第 2 部 基本编 第 8 章 机器设置
8-17

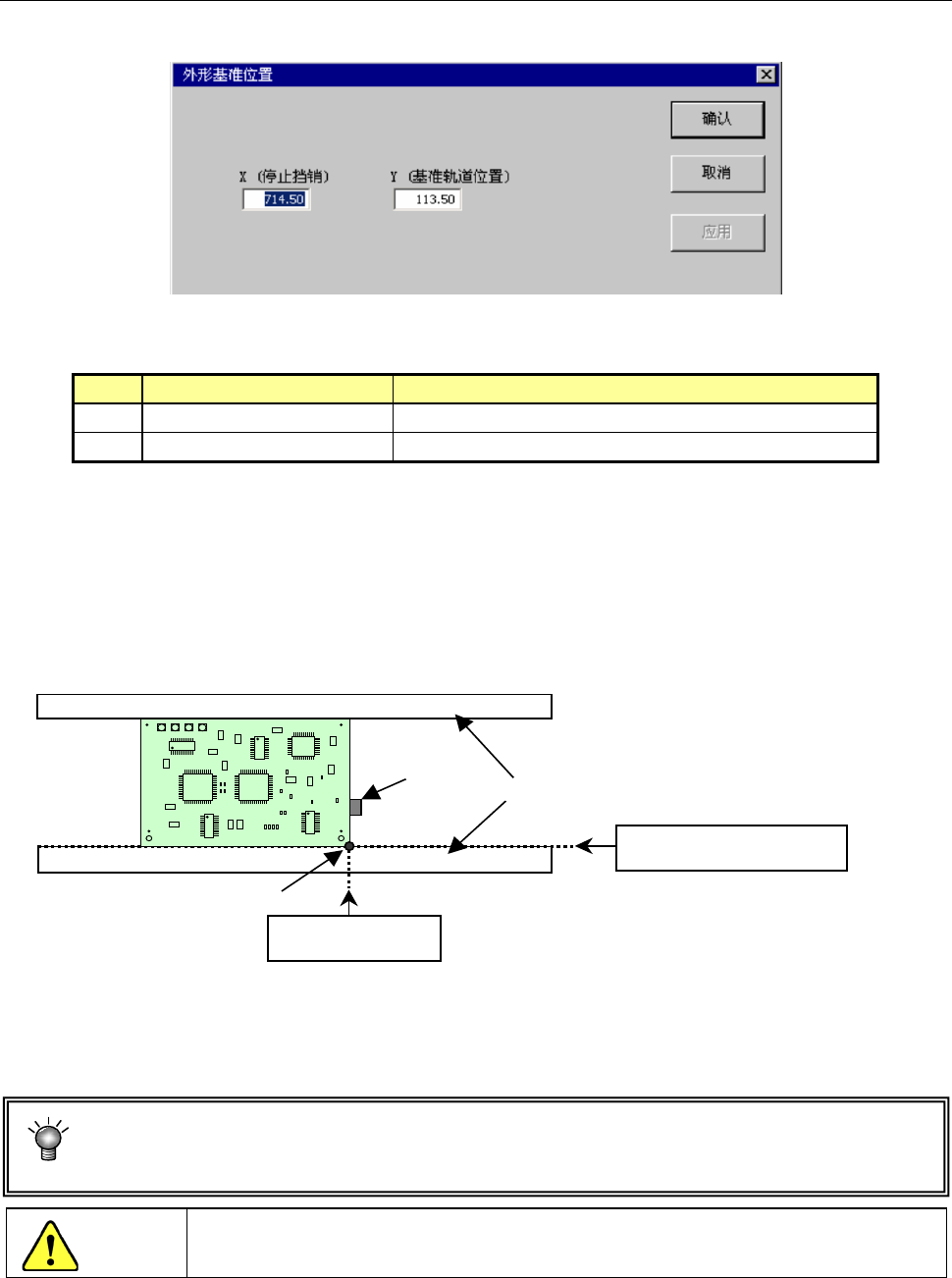

8-5-4 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，显示如下外形基准位置的设置画面。
图 8-5-4-1 设置外形基准位置
1) 设置项目
No. 项目 设置内容
1 X 停止挡销的位置
2 Y 基准轨道的位置
2)设置方法
使用HOD通过示教输入。此时，要分别示教X、Y。
当输入焦点在X上时仅读入X值，输入光标在Y上时仅读入Y值。
此外，也可以直接从键盘输入。
例)前面基准，L→R 时
示教时，将挡块置为“ON”后再进行示教。
传送
示教此位置
Y(基準轨位置)
X(止动销)
挡块
※E,L-wide 规格时，请调整轨道支撑（挡块主体）的安装，使停止销前端Ｘ方向位置为
传送左→右流动时 714.5±0.5mm
传送右→左流动时 204.5±0.5mm。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但此
画面的设置例外，只有焦点所在处的值(在 X 方向时为 X 值)变为示教值。此时请分别示教
X 与 Y。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将脸和
头靠近装置。
X（停止挡销）
Y（基准轨道位置）
注意
第 2 部 基本编 第 8 章 机器设置
8-18
8-5-5 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y要用摄像头进行示教。Z，在右贴片头安装508C吸嘴，对吸嘴底面接触到MTC侧滑梭的吸取
垫子表面的高度进行示教。
选择MTC滑梭吸取位置后，可显示下列MTC滑梭吸取位置设置画面。
图 8-5-5-1 设置 MTC 滑梭的吸取位置（例：TR6D）
1) 设置项目
①XY：示教垫子的中心。 ②Z：将508C吸嘴对准垫子表面，然后在下降
0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘进行设置。
输入光标在X或Y上时可示教XY值，当输入光标在Z上时，可示教Z值。
通过目视边看实物、边进行Z值的示教。此外，大、小、夹盘的Z值，只需示教1处，便可同时读
入、反映其值。
选择HOD的装置键后，可显示如下信息。选择“是”后，可拉出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
KE-2070/2080 主机
<表面图>
MTC
滑梭
垫子
0.5mm
Z
垫子上表面
注意
第 2 部 基本编 第 8 章 机器设置
8-19
8-5-6 MTS 装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫面高度校正值。
选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。
图 8-5-6-1 设置 MTS 装配位置偏差
1)设置项目
①标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架相对于设计原点在水平方向（X、Y）的偏差，
以便在吸取元件时校正生产程序吸取坐标的偏差。
②高度校正
高度校正功能，是指求得托盘垫面上任意 3 点的平均高度，以便在吸取元件时校正生产程序
吸取高度的功能。
