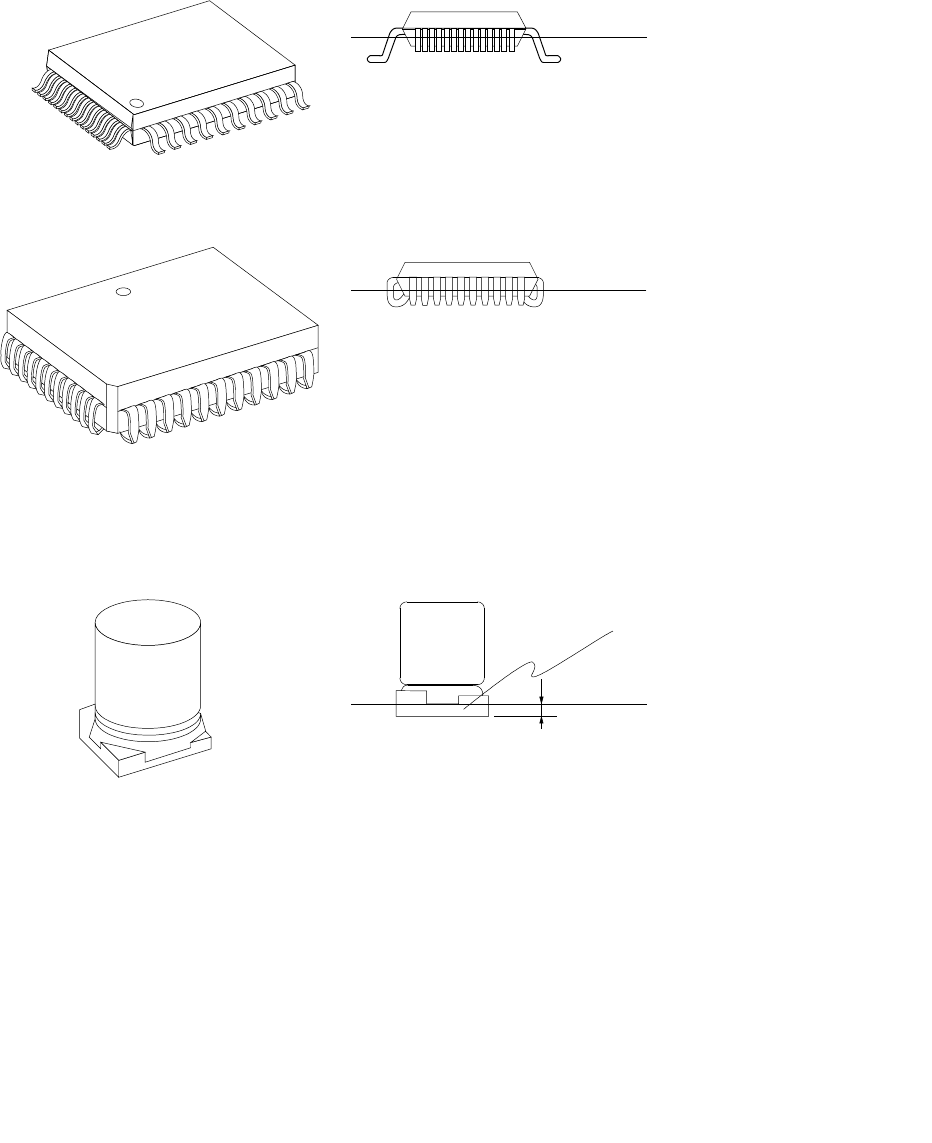

激光校正测量位置

(距元件背面 0.35mm 的位置)

(引脚垂直部分的中间)

电解电容

激光校正测量位置

PLCC

激光校正测量位置

QFP·BQFP

第 1 部基本编第 1 章设备概要

1-45

1）圆筒形状元件，无法用激光校准识别角度。

当对这种形状的元件只进行 XY 方向识别，使用 LNC60 时，请选择专用“圆筒”形状元件。

2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。(有

时可通过改变吸嘴编号来处理。)

<吸取不良的例子>

激光识别

吸嘴

一字槽

凹面

阳文

注意

§关于贴片元件形状§

第 1 部基本编第 1 章设备概要

1-46

1-2-7 X,Y,Z,θ轴的说明

本设备的X、Y、Z、θ4个轴为数控轴。

(1) X、Y 轴

装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○○.○

○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系可自动变更，无需刻意分开使用。

(2) Z 轴

显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)为0，

上升方向为＋。

(3)

轴

显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。

以逆时针旋转为正值。

θ＋

Z＋

Y＋

X＋

注意) 只有 KE-2080/80R安装有带“”记号的单元。

图 1-2-7-1

在 X 轴下侧、Y 轴框架上侧贴有线性磁尺。

请不要把磁铁或带磁性的（带磁性的螺丝刀、支撑销等）部件等靠近线性

磁尺上，否则会导致故障。

OCC

-L

吸嘴轴

吸嘴轴

OCC

-R

LNC6

贴片头

贴片头

轴

注意
