第 2 部 功能详细篇 第 12 章 选项组件
12-4
12-1-4 管式送料器的更换
如在 XY
轴或贴片头正在动作时进行更换，管式送料器可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换管式送料器。
请务必打开安全护罩后再进行更换。
(1) 安装步骤
1) 将“管式送料器①”的底面放置在“送料台②”上。
2) 滑动“管式送料器①”，以“安装板B⑦”作为导板，对准带式送料器底面的导板销，将带式
送料器前面的定位销插入“安装板③”的定位孔。此时，为了将“锁定支架⑨”对准“锁定轴
⑧”的V型槽，在“肘节夹紧杆⑩”解除状态下，将管式送料器前面顶在“固定板”上，用肘
节夹紧的方式来固定管式送料器。
◆ 此时，管式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示管式送
料器的安装位置。
3) 将电源线的“插头⑪”对准并插入“插座⑫”的“电源供给部⑬”(白点在右)，直至发出咔
嚓声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的“插头⑪”的滑动部，拔下插头。
2) 解除肘节夹紧，径直向后拉“管式送料器①”，将其卸下。
请务必拿住管式送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け

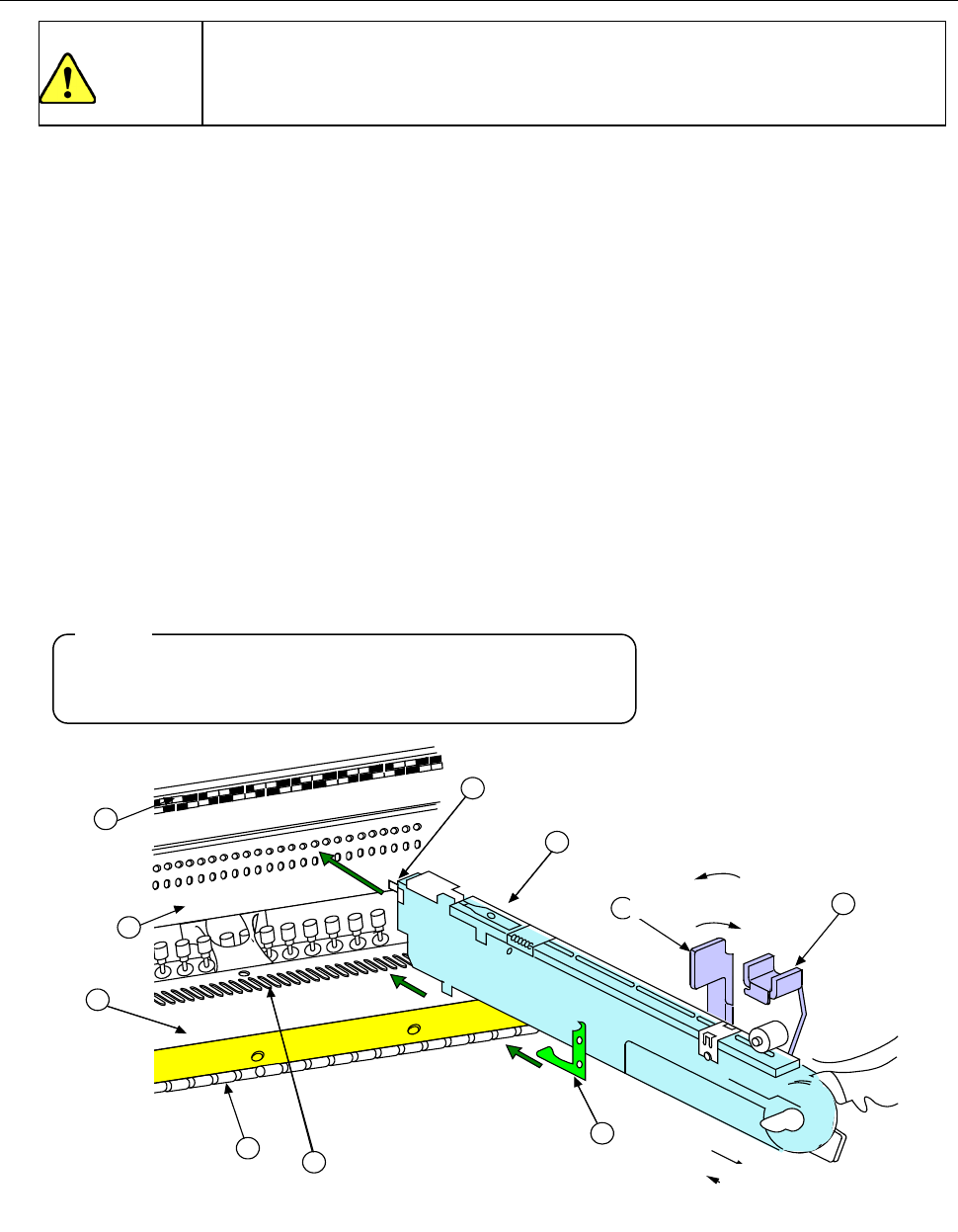

图 12-1-4-1
注意:
固定
解除
卸装
安装
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-5
12-2 矩阵、托盘支架的更换
如在 XY 轴或贴片头正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
图 12-2-1
基准销
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
固定板
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-6
12-3 矩阵、托盘更换器(MTC)的设置方法
为了防止意外启动引起事故，请切断电源后再进行操作。
12-3-1 安装方法
图 12-3-1-1
1) 从主机正面看，为了使“MTC 滑
梭部③”进入右侧里（后）部的
“MTC 导盖①”中，从后方移动
“MTC 主机④”。
2) 贴片机和 MTC 的位置关系如图
12-3-2-1 所示。
把传送带轨道高度、基准轨道对
准后请检查贴片机的贴片头是
否可移动到滑梭的吸取位置上。
① MTC 导盖
② RUR 罩
③ MTC 滑梭部
④ MTC 主体
关于MTC的操作方法，请参照另册的使
用说明书。
注意:
注意
