第 1 部 基本篇 第 4 章 制作生产程序
4-77

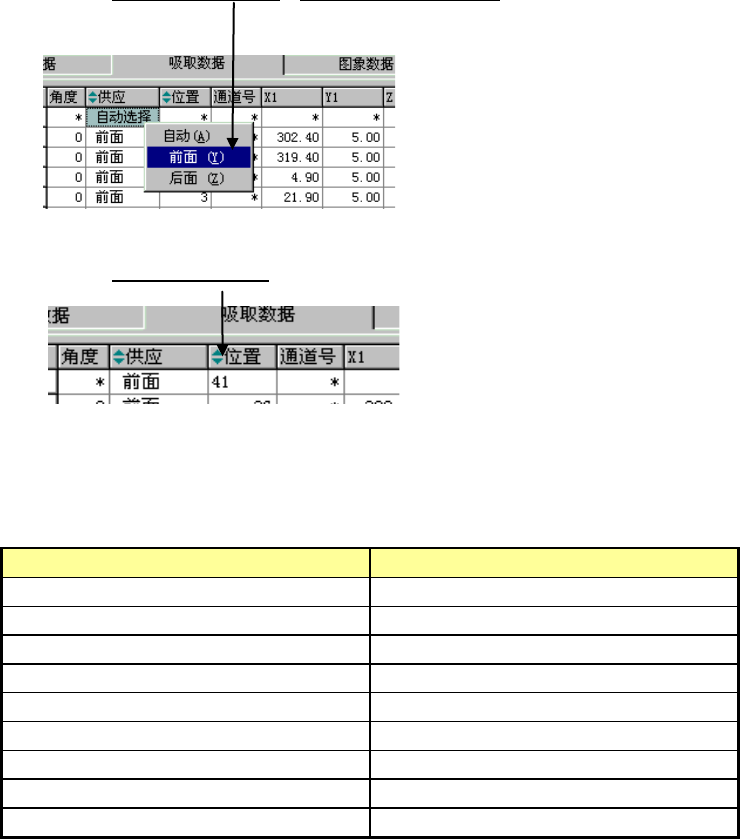

(2)在列表画面中的操作
<1>用鼠标右键单击此处，在列表中单击“前面”。
〈2〉用键盘输入“41”。
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
72mm 10
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，而使用32mm供料器时最多可
以配置16个。
第 1 部 基本篇 第 4 章 制作生产程序
4-78
4-3-6-2 设置项目
1) 角度
指定元件吸取角度。以元件数据设置的角度作为初始值来设置。
变更时，请用键盘输入。
在“吸取数据”中输入角度时，“元件数据”、“数据库”中的角度不改变。
2) 供应
可指定把供料器设置在前面或后面。
初始状态时选择“自动选择”。
设置为自动选择时，进行优化供料器配置。
●自动选择：进行优化供料器配置。
●前面：从前面供给元件。
●后面：从后面供给元件。
设置“前面”或“后面”后，即可输入“角度”、“位置”、“送料器类型”、“通道”(仅限
管状供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。但只限于自动选择时。
※托盘支架、DTS、MTC、MTS 只能选择“后面”。
※KE-2070C 可以制作选择后侧的生产程序，但在生产中不能使用。
3) 位置
输入供给设备的安装位置。
●带状供料器、管状供料器、散件供料器：供料器的前端有固定销，请输入该销在主体的供料器
安装孔中所插入孔的编号。
●托盘支架：请指定安装标记所标示的供料器安装孔编号。
●DTS：自动设置为机器设置中所指定的安装孔编号。
●MTC/MTS：指定托盘元件的容纳层。
吸取数据发生重复时的处理方法：
要处理 MTS 元件号码重复时，对话框会要求对“托盘重复／托盘支架重复”做出选择。
选择“托盘重复”时，画面会自动增加一行，其号码与原号码相同。但吸取坐标为空白，请重
新输入坐标值（X1,Y1,Z）。
选择“托盘支架重复”时，新增一行，位置（段数）空白，请输入段数（DTS 元件、MTC 元件
相同）。
不能在已设置的供给装置编号的位置上设置其他的供给装置。
例) 将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
第 1 部 基本篇 第 4 章 制作生产程序
4-79
4) 送料器类型(仅管状供料器和托盘需要设置)
选择管状供料器和托盘的种类。
显示元件数据所设置的内容。需变更时，请用元件数据进行变更。
●托盘支架时：
托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。
*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。
5) 通道号(仅管状供料器需要设置)
选择管状供料器的通道号。
通道号前面、后面都朝着机器从左到右按顺序为1，2。
当为DTS时，要指定托盘的元件的容纳层。此时，根据元件数据的托盘信息计算并显示DTS的吸取
位置。
DTS上层为第1层，下层为第2层。
顶住
顶住
安装标记
安装标记
型号 2
型号 1
通道 3
通道 2
通道 1
通道 2
通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1
通道 2
