第 2 部 功能详细篇 第 13 章 程序补充 13 - 45 13 -1 0 维护日志 用于收集、 积累、保存机器 的操作数据、 事件（动作）日 志等文件。 本功能只限于用 户水平高于管理 者以上人员才 有可能使用。 保存方法 1 ． 从主画面上选择“维护” — “维护日志” ，出 现以下对话框 。 图 13-10- 1 维护日志 对话框 2 ． 要把日志数据保存在文件 里时，请选择 “保存日志 文件” ，按“确定” 。 出现如下确认…
第 2 部 功能详细篇 第 13 章 程序补充
13-44
值 错误显示内容 值 错误显示内容
303 元件用尽 406 超时(无响应监视 60 秒)
304 脱机 407 接收数据妥善性错误
305 供应 408 环缓冲存取错误
402 超时(READY 等待监视 10 秒) 409 超时(数据通信线路释放 1)
403 超时(同步文字监视 4 秒) 410 超时(数据通信线路释放 2)
404 超时(ETX 监视 3 秒) 411 MTS 通信初始化失败
405 MTS 电源 OFF
⑧ 共面性
值
错误显示内容
值
错误显示内容
33 共面性判定错误 51 电动机转速异常
34 端子位置偏移错误 52 传感器部分内存异常
35 端子数错误 53 单元初始化处理异常
36 共面性判定错误 54 测定时的轴异常
43 单元装置异常 62 指定了无法实施的元件
44 数据不匹配等不正当的操作错误 63
元件外形尺寸大于能够测定的最大
尺寸
45 校正值判定错误 64 元件外形尺寸在可测定范围以外
46 超时等的判定错误 65 元件高度错误
47 控制装置的硬件异常 66 无法在指定操作模式下测定共面
48 测量程序异常 67 无法在指定电极上测定
49 激光二极管异常 68 未使用共面性单元
50 总线连接异常 － －
第 2 部 功能详细篇 第 13 章 程序补充
13-45
13-10 维护日志
用于收集、积累、保存机器的操作数据、事件（动作）日志等文件。
本功能只限于用户水平高于管理者以上人员才有可能使用。
保存方法
1． 从主画面上选择“维护”—“维护日志”，出现以下对话框。

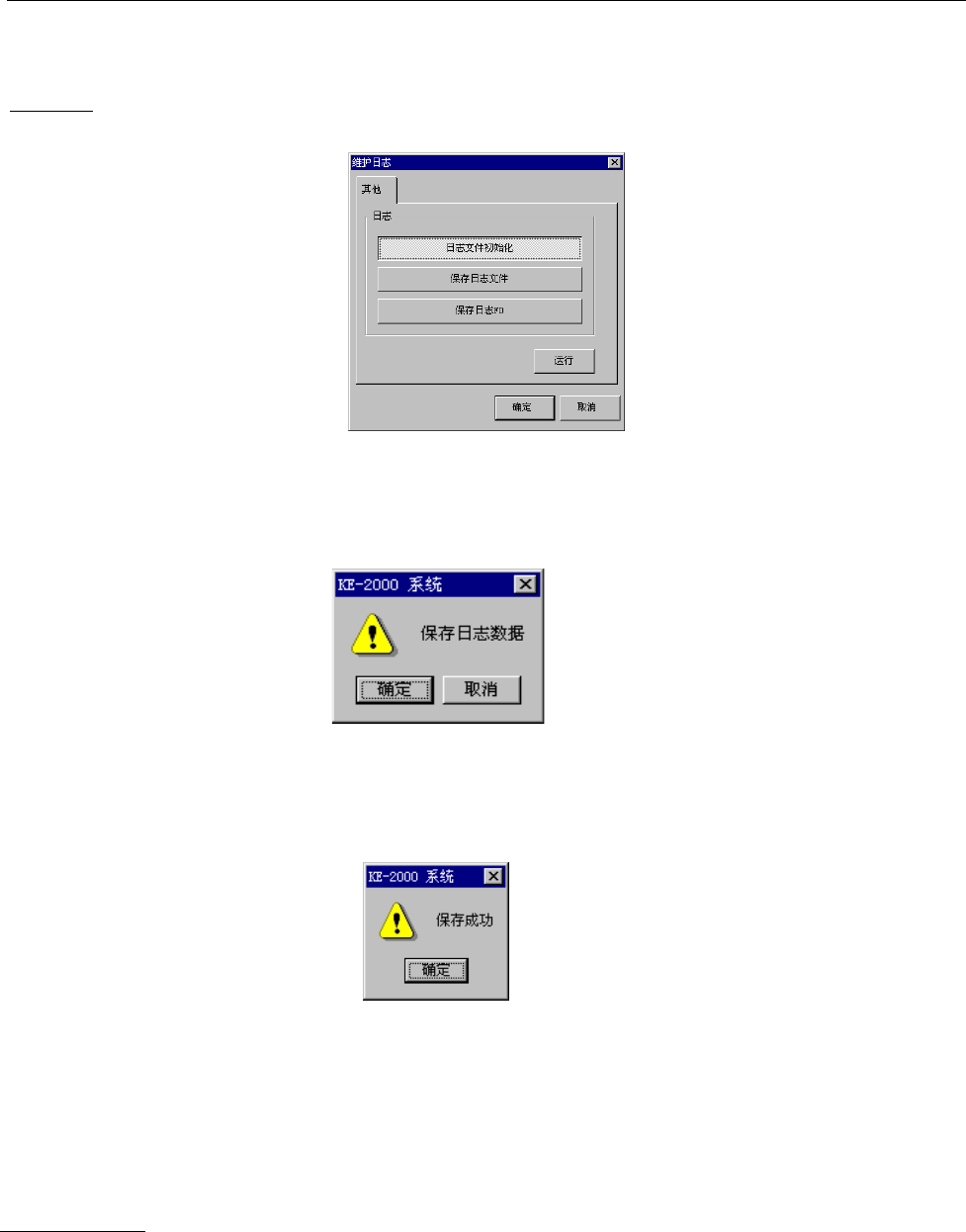

图 13-10-1 维护日志 对话框
2． 要把日志数据保存在文件里时，请选择 “保存日志文件”，按“确定”。
出现如下确认对话框：
图 13-10-2 确认保存 对话框
3． 要保存时，按“确定”按钮。若按“取消”，该数据不保存，退回原画面。
保存结束后，显示“保存成功” 。
图 13-10-3 确认保存 对话框
4． 要保存在 FD（软盘）时，请选择“保存日志 FD”，按“实行”。画面出现如上 3 相同的对话框。
若要保存，请按“确定”。 按“取消”时，不保存文件，恢复原画面。
保存结束后，显示“保存成功”。
清除日志内容：
选择“日志文件初始化”，按“实行”按钮，原有日志内容即可清除。
