第 1 部 基本编 第 1 章 设备概要
1-13
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个送料器台，供给方式因元件的包装方式(带式、散件、
管式、托盘)而不同。
带式元件(芯片元件)及管式元件使用安装在送料器台架上的带式送料器、散件送料器、管式送料
器、多层管式送料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵支架供给。托盘支架及矩阵托盘交换器可安装在后
侧。
如使用统一更换台(选购项)，可从贴片机主机上装卸送料器台，进行外部准备。
( )
图 1-2-1-5 贴片机主机配置图
● 送料器台各部分名称
用“安装板②”、“锁定轴④”，对装载有带式元件及管式元件的带式送料器、散件送料器、管
式送料器进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于修正送料器台的位置与姿势的标记。
图 1-2-1-6 送料台
① 送料器台 ④ 锁定轴 ⑦ 台架标记
② 安装板 ⑤ 驱动汽缸
③ 安装板Ｂ ⑥ 位置标签
送料器台
基板传送部分
后侧
基板
前侧
图像监视器
第 1 部 基本编 第 1 章 设备概要
1-14

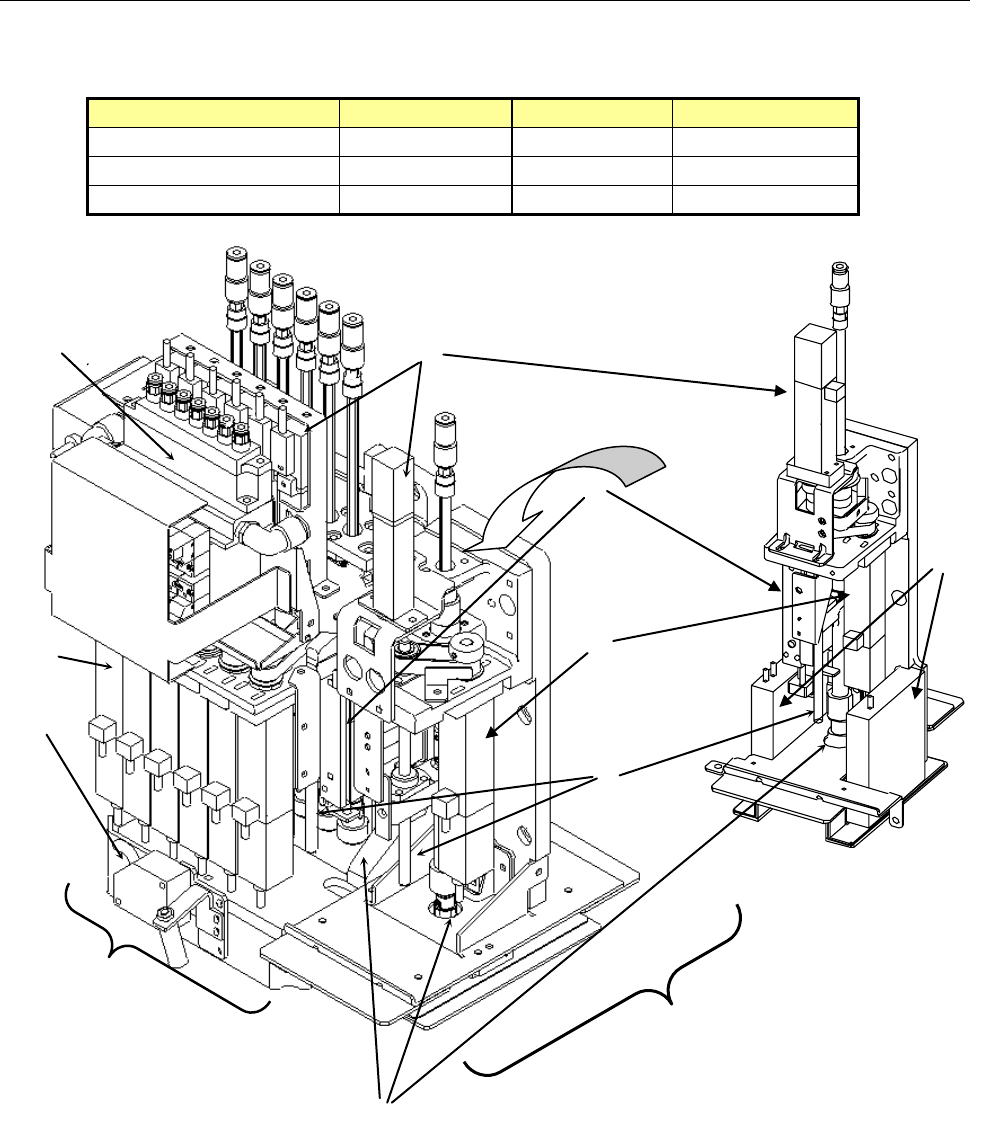

1-2-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光传感器以及可进行上下驱动与旋转的Z滑动轴构
成。本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型 KE-2070/2070C KE-2080 KE-2080R
LNC60 贴片头 ○ ○ ○
IC 贴片头 － ○ －
IC 贴片头（FMLA） － － ○
① 吸嘴外轴
④ Ｚ滑动轴
⑦ 贴片头上升汽缸
② LNC60 传感器
⑤
θ
轴马达
⑧ 滤光片箱
③ Ｚ轴马达
⑥ 滚珠丝杠
⑨ FMLA 传感器
图 1-2-1-7 贴片头单元图
②
③
⑤
⑦
⑧
R 贴片头单元图
（IC 贴片头）
（KE-2080）
L 贴片头单元图
（LNC60 贴片头）
（KE-2070,2070C,2080,2080R)
①
④
R Head 单元图
（FMLA Head）
（KE2080R）
⑨
③
⑥
第 1 部 基本编 第 1 章 设备概要
1-15

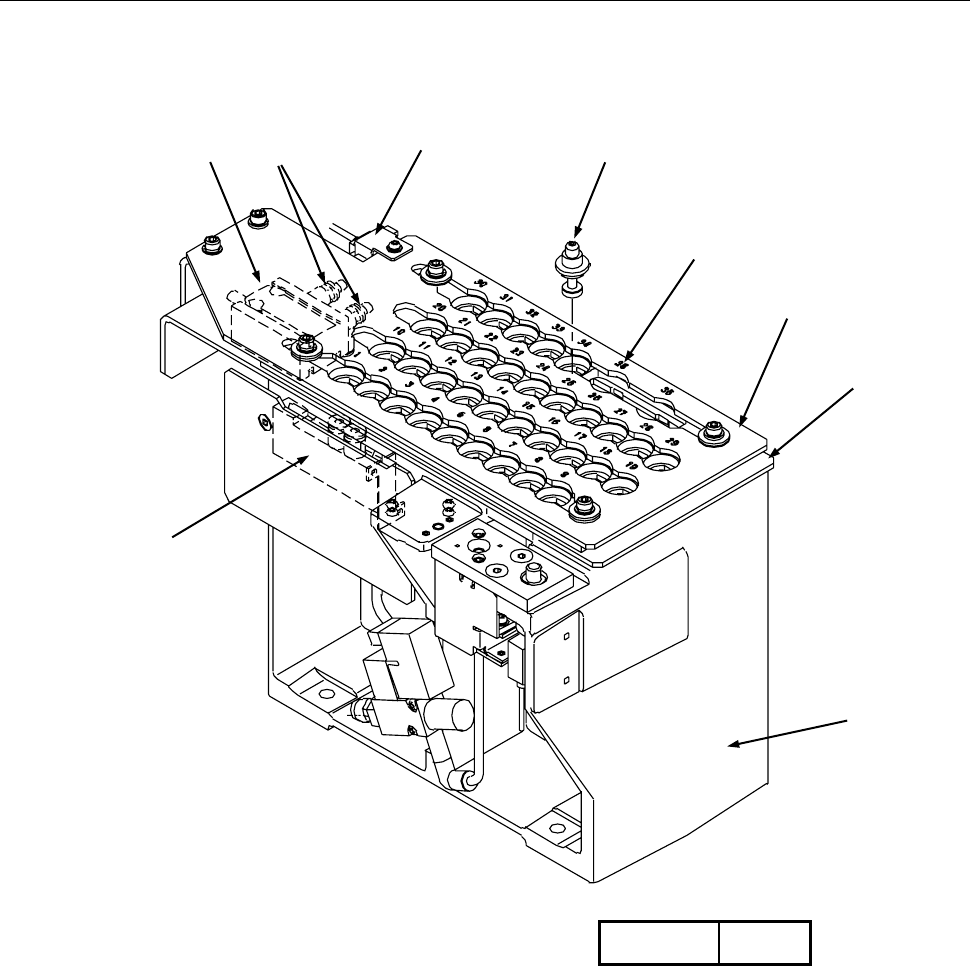

1-2-1-4 ATC 单元（Auto Tool Changer 自动工具交换装置）的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关，由ATC OPEN（打开）传感器⑥、ATC CLOSE（关闭）传感器⑦来检测。
图 1-2-1-8 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 空气汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
③
④
②
⑧
⑤
⑥⑦
⑨
⑩
①
ATC 编号
1～36
