第 1 部基本篇第 4 章制作生产程序

4-193

(4) Head选择

MNVC 功能设定有效时，可选择检查使用的贴片头。

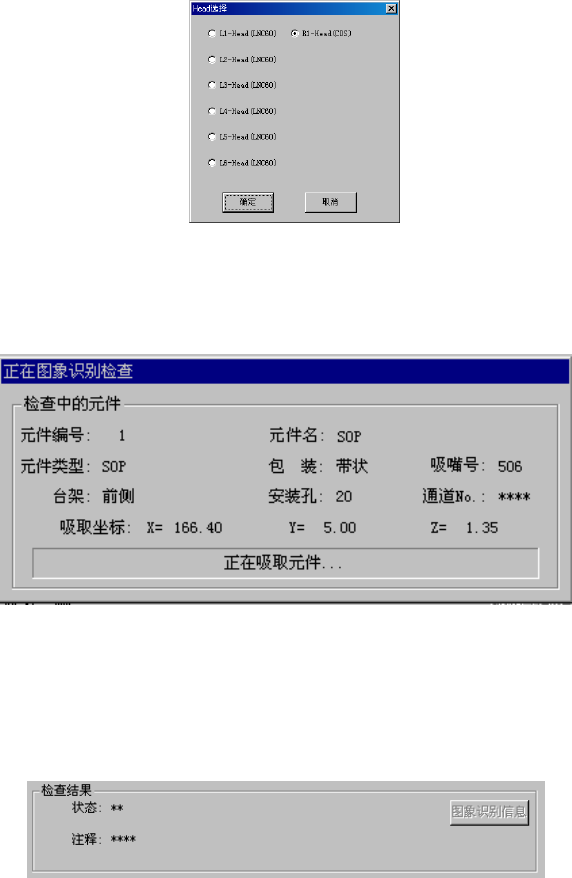

按下选择贴片头的按钮后，可显示贴片头选择对话框。

但若被检元件不能使用左贴片头时，不会显示贴片头选择按钮（显示出使用的贴片头为右

贴片头。）按下[Head 选择]按钮后，会显示如下[选择贴片头对话框]，请从中选择。

(5) 正在图像识别检查画面

在图像识别检查中会显示如下画面。显示进行检查的元件内容/吸取位置，

并依次显示进行中的处理内容。

(6) 图像识别检查画面

检查后，检查结果显示在图像识别检查结果中。图像定中心完成时显示“OK”，未完成时显

示“NG”，并在注释栏中显示错误原因。

图 4-5-4-3-4-2 检查结果

(7) 检查按钮

执行图像识别检查。

(8) 返回按钮

结束图像识别检查，返回原来的画面。

※1

KE-2080R

不显示“CDS”。

※

第 1 部基本篇第 4 章制作生产程序

4-194

2) 照明测量详细设置

对照明项目进行个别设置, 取得最佳照明条件.

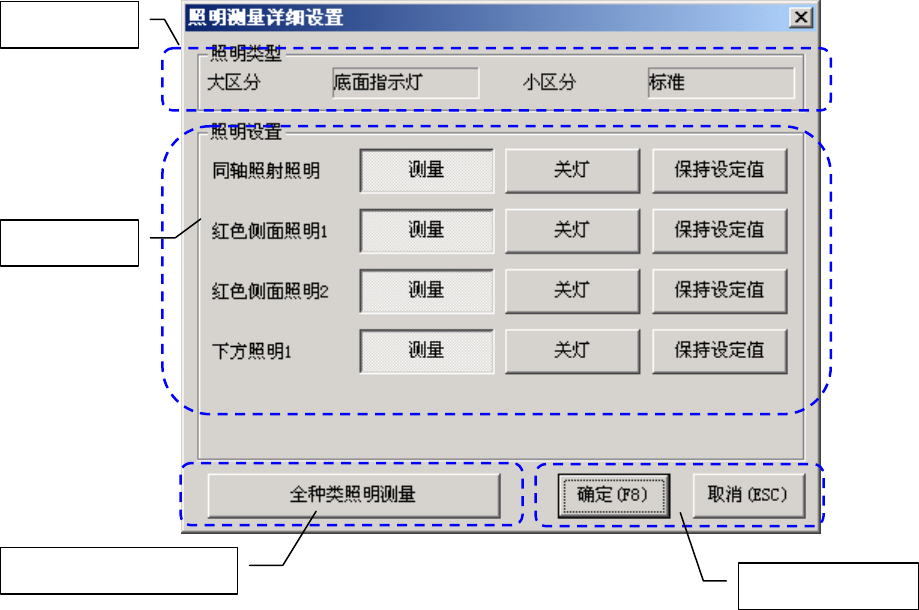

图 4-5-4-3-4-3 照明测量详细设置对话框

① 照明类型：显示照明数据里设置的照明大、小区分。

② 照明设置：显示照明区分列表，每项照明都配有[测量]、[关灯]、 [保持设定值] (以下简

称[保持] 按钮) 按钮。

[测量]、[关灯]、[保持] 三个按钮中,只可选择一个，默认值为 [测量] (选

中[测量]按钮) 状态。

[测量] 设置后，对该项照明,执行照明测量。

[关灯] 设置后，关掉该项照明灯,执行照明测量。照明测量正常结束后，照

明数据里设置为关灯。

［保持设定值］设置后，以该照明亮度为固定亮度、执行照明测量。

③ 全种类照明测量

设置为[全种类照明测量](按下状态)后，对详细设置里设置的照明 [测量]对象，进行[测量] /

[关灯] / [保持设定值] 三种方式各种组合的测量。

但若详细设定里设置为 [关灯]、「保持设定值」时，则优先执行该设定，不进行组合测量。

默认值为无效 (按钮未被按下) 状态。

① 照明类型

② 照明设置

③ 全种类照明测量

④ 确定/⑤ 取消

第 1 部基本篇第 4 章制作生产程序

4-195

例：执行全种类照明测量

大区分反射同轴照明保持红色侧面照明 1 测量

小区分标准下方照明测量红色侧面照明 2 关灯

组合模式有以下几种组合。

I II III IV V

同轴照射照明保持保持保持保持保持

下方照明测量测量测量关灯保持

红色侧面照明 1 测量关灯保持测量测量

红色侧面照明 2

④ 确定：将设定的内容反映到照明测量。

⑤ 取消：不反映详细设定的变更内容,关闭对话框。

(恢复到上一次的设定内容。)
