第 1 部 基本篇 第 2 章 生产
2-119
2-11-10-3 删除继续生产文件
继续生产数据存在时，菜单栏中的“文件”/“删除继续生产文件”与工具栏的按钮显示为有效。
若要在开始前删除继续生产文件,请选择此项。

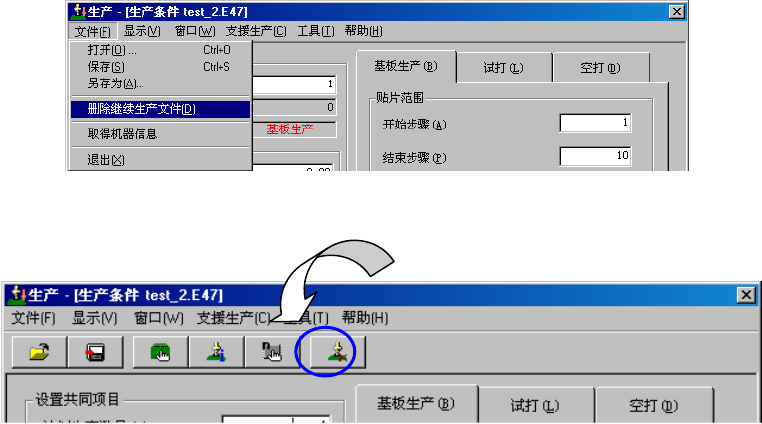

图 2-11-10-3-1 确认删除继续生产文件画面(菜单画面)
图 2-11-10-3-2 确认删除继续生产文件画面(工具栏上的按钮)
第 1 部 基本篇 第 2 章 生产
2-120
2-11-10-4 开始继续生产时的贴片跟踪处理
开始生产、完成基板夹紧后，将显示如下信息画面。
选择“运行”、并按下<START>开关后，将自动执行贴片跟踪，检查“下一个贴片点是否完成贴
片”。请目检确认贴片跟踪最终贴片点的下一贴片点的是否已经完成贴片。
选择“不运行”并按下<START>开关，则不实行跟踪而进入继续生产。
图 2-11-10-4-1 确认贴片跟踪
贴片跟踪结束后，显示如下画面。
图 2-11-10-4-2 重新开始贴片模式
被跟踪的位置尚未贴片时，请选择“贴片”。
如已被贴片，请选择“不贴片”并按下<开始>开关，开始继续生产。
第 1 部 基本篇 第 2 章 生产
2-121
2-11-11 循环停止
按<单循环>(SINGLE CYCLE)开关，开关亮灯后即进入循环停止模式，正在贴片的基板贴片搬出
基板后结束生产。这种情况被视为正常完成生产。
在操作选项“生产(功能 2)”标签中选中“循环停止时不搬出基板”时，基板贴片完成后将不搬
出基板，只释放基板，进入暂停。
按下<START>开关，为生产重启运行。按下<STOP>开关，则进入中断生产运行。
<单循环>(SINGLE CYCLE)开关只在执行生产时有效。
2-11-12 重夹后生产
生产开始时因传送通道上已有基板、在不搬入基板的情况下重夹基板即可以开始生产的，称为
“重夹后生产”。
通常情况下，生产异常停止(发生非同步情况、生产异常停止时)、或用户停止时，基板残留在
传送通道中，此时可直接采用“重夹后生产”方法来恢复生产。
1. 运行重夹后生产时，如在生产重启前已退出生产文件的读入画面
或生产画面、对生产中断时传送通道上的情况不明，很有可能造
成缺品和误贴片。
2. 在重夹后生产时基板尺寸过大或基板过重，也可能使基板重夹失
败。
注意
