第 2 部 基本编 第 8 章 机器设置
8-26
3) 生产动作
表 8-5-10-1-1 指定为不使用时的生产动作
No.
单元 生产动作
1
L－ Head
（左贴片头）
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
有替换的贴片头而未指定贴片头时，则用替换贴片头进行贴
片。无法贴片时，会在生产开始前检查中显示错误，此时将
无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
2
R-Head
（右贴片头）
吸嘴 1
3 左 OCC
使用 BOC
标记识别、区域基准标记识别、送料台架标记识别
生产程序时，在生产开始前的检查中会显示错误而无法生产。
遇到这种情况时，请修正生产程序。
4 右 OCC
使用右 OCC 生产。若在使用单元(功能)中设置了使用送料器
台架标记识别时，会在生产开始前检查中显示错误，无法生
产。遇到这种情况时，请设置为“不使用送料器台架标记识
别 ”。
5
传送带浮动传感器
(
前内侧、后内侧、前外侧、
后外侧)
删除功能后即可进行贴片。
6 支撑台挡块 删除功能后即可进行贴片。
第 2 部 基本编 第 8 章 机器设置
8-27
8-5-10-2 选项使用单元
选择“选项使用单元”标签后，会显示下列“选项使用单元设置”画面。

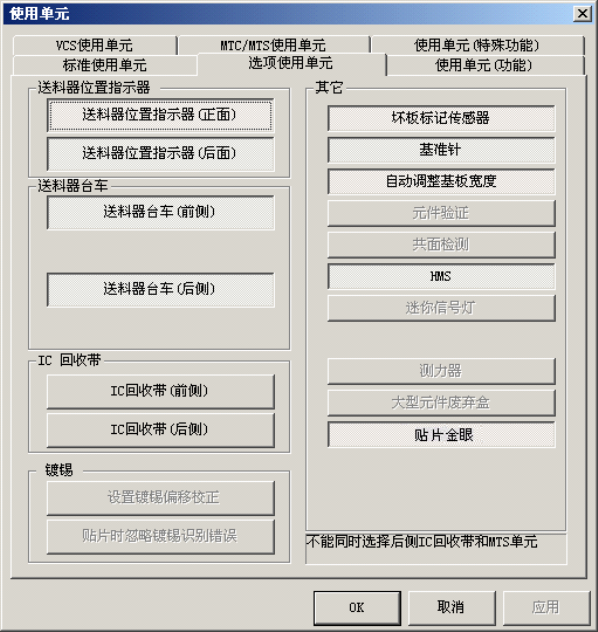

图 8-5-10-2 选项使用单元设置画面
1) 设置项目
选择选项单元的使用/不使用。
万一单元发生故障时，可在本项目中指定为“不使用单元”，即可不变更生产程序数据而进行吸
取贴片。
2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
·未进行选项使用单元设置的，不能选择(以浅色文字显示的单元)。
3) 生产动作
除设置为“不使用”的功能不能使用外，生产可照常进行。
第 2 部 基本编 第 8 章 机器设置
8-28
8-5-10-3 使用单元（功能）
设置“有”／“无” （是否）使用应用软件。
选择“使用单元(功能)”标签后，显示如下“使用单元(功能)设置”画面。
在 MTC/MTS 使用单元中选择 MTS 时，会显示“识别送料器台架标记（后侧） (MTS) ”。

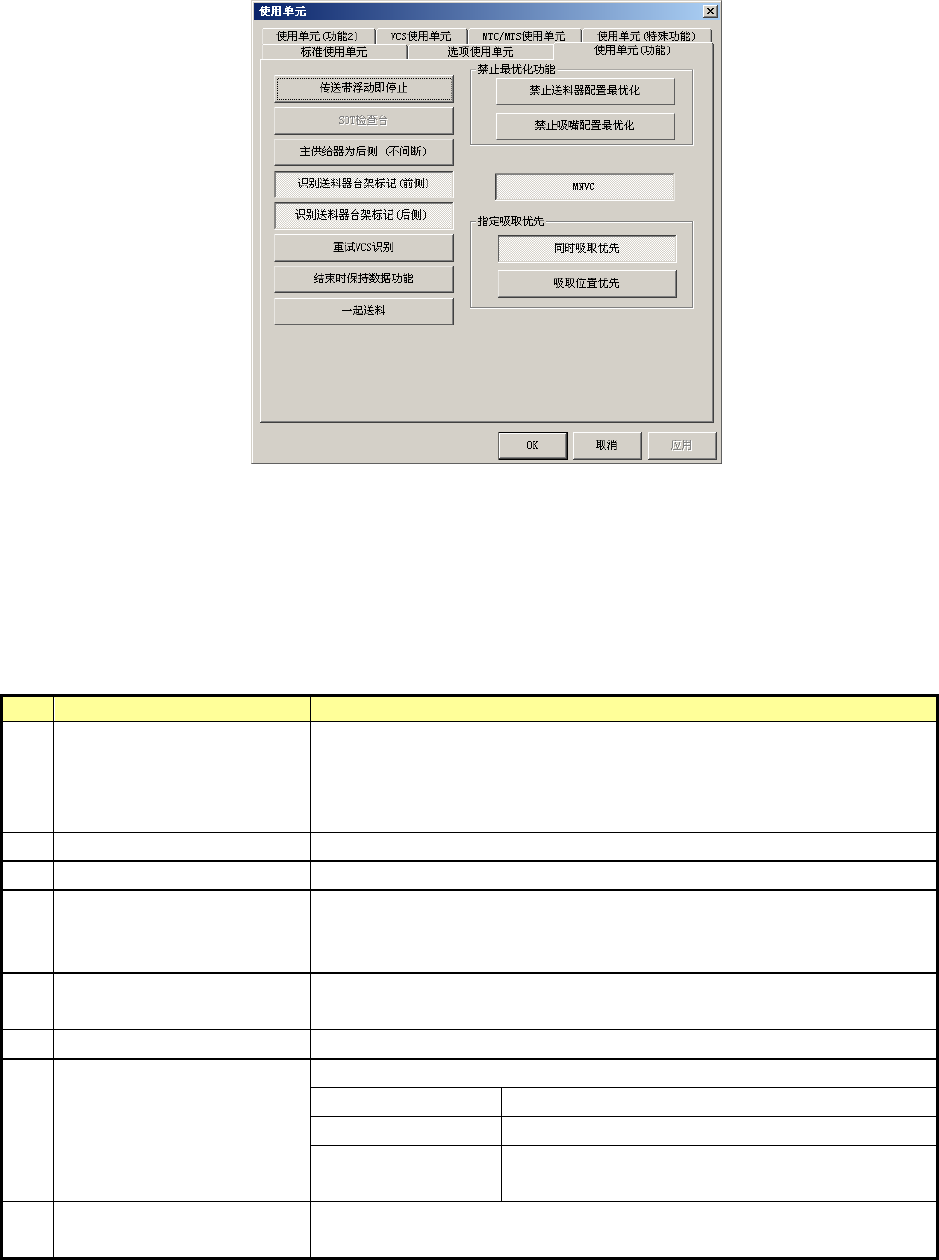

图 8-5-10-3 使用单元(功能)设置画面
1) 设置项目
指定使用/不使用各项功能。
2) 设置方法
· 点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
· 在MS参数中没有选中的单元，不能选择。
3) 生产·优化时的操作
表 8-5-10-3-1 指定为不使用时的动作
No. 单元 生产动作
1
传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY
的速度进入低速运行。
XY 移动前传感器检检查出送料器悬浮时询问：是否重试检查。
选择“重试”：则传感器重新确认传感。
选择“取消”：退出生产。
2
识别送料器台架标记 忽略送料器台架标记识别，进行生产。
3
SOT 检查台 不能在跟踪菜单中指定 SOT 方向检查。
4
主供给器为后侧(不间断)
主送料器台架在前侧(主机正面)。
·不按照传送基准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
5
重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别错误，
不进行识别的重试。
6
结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
7
一起送料
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断生产模式时 统一顶推单侧台架的送料器元件
因元件用完等更换
送料器台架时
仅对更换后的送料器台架上尚未在基板上贴
片的元件送料器执行一起送料（统一顶推）
8
MNVC
不进行 MNVC 图像识别。优化时对 L 贴片头不分配图像元件。
（KE-2080 短边 3mm 以下的高分辨率摄像机识别元件除外）
