④ JUKI的元件供应角度定义
表 4-3-5-2-2-1 用图解方式说明了元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。

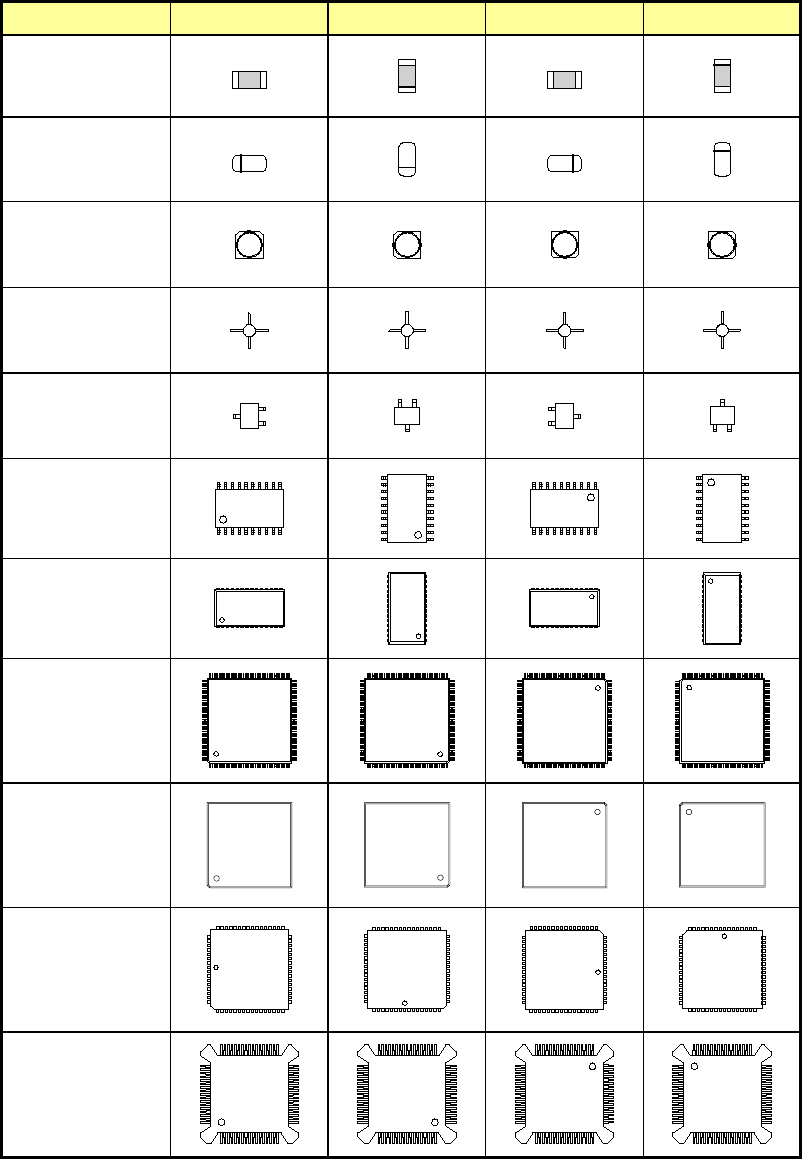

表 4-3-5-2-2-1 JUKI 的元件供应角度的定义
元件种类
0°
90°
180°
270°
方型芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
第 1 部 基本篇 第 4 章 制作生产程序
4-50
元件种类
0°
90°
180°
270°
TSOP-1
TSOP-2
BGA
FBGA
网络电阻
微调电容
单向引脚连接器
双向引脚连接器
Z 形脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
第 1 部 基本篇 第 4 章 制作生产程序
4-51
4-3-5-2-3 定中心
设置“吸嘴号”与“元件吸取真空压力”。

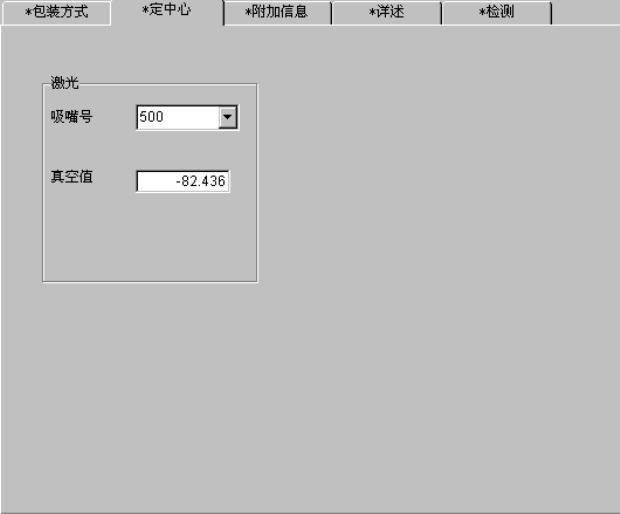

图 4-3-5-2-3-1 元件数据(定中心)
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-1-4-1-5章)
也可直接输入吸嘴编号。
② 真空值
设置压力数据，通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动进行
设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请用机器操作进行元件测定。
