第 1 部 基本篇 第 5 章 数据库 5-9 5-1-3 制作与编辑元件数据（包括图像数据） 新建、编辑元件 数据的方法有以 下几种。 设定项目 内 容 增加 新输入元件名， 制作元件数据。 复制 不改变已经制作 的元件数据内容 ，仅用其他名 复制。 注册 在数据库中注册 将生产程 序文件、 或已注册到 其它数据库 的元件数据全部 统 一注册到数据库 。 在程序编辑中注 册 将生产程序 文件的元件数 据逐一进行注册 。 5-1-3-1…
第 1 部 基本篇 第 5 章 数据库
5-8
5-1-2-2 数据库的画面构成
1) 清单画面
2) 表格画面
元件表格画面由“元件”、“对中”，“其他”这3个画面构成。
单击该标签，切换画面。
进行清单与表格的切换，元件数据与图像数据的切换。
行代码
总件数（行数）
工具栏
主菜单栏
滚动条
数据标签
第 1 部 基本篇 第 5 章 数据库
5-9
5-1-3 制作与编辑元件数据（包括图像数据）
新建、编辑元件数据的方法有以下几种。
设定项目
内 容
增加
新输入元件名，制作元件数据。
复制
不改变已经制作的元件数据内容，仅用其他名复制。
注册
在数据库中注册
将生产程序文件、或已注册到其它数据库的元件数据全部统
一注册到数据库。
在程序编辑中注册 将生产程序文件的元件数据逐一进行注册。
5-1-3-1 增加
新建元件数据。
<步骤>
① 请单击“数据”/“增加”。 ② 显示新建元件名输入画面。
请输入元件名，单击“确定”。
③ 显示元件表格画面。请制作数据。
第 1 部 基本篇 第 5 章 数据库
5-10

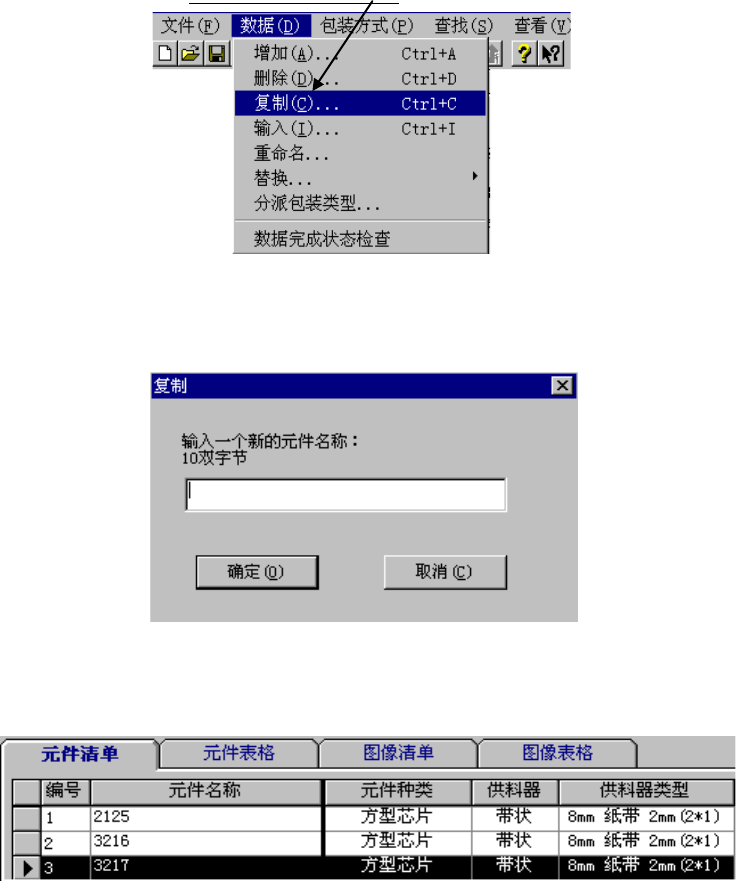

5-1-3-2 复制
要制作外形尺寸相同而内容不同(元件名不同)的多个元件数据时，简便的方法是：先制作1个元
件数据，再多复制几个，各取不同的元件名便可。
另外，要制作只有高度不同、而其他项目相同的多个元件时，请先制作1个元件数据，其余的元
件只需变更元件名后对其进行复制，修改高度值即可。
<步骤>
① 选择要复制的元件名后，单击“数据”/“复制”。
② 显示元件名输入画面后，请输入新元件名，再单击“确定”。
③ 显示出新元件名已被注册。
