第 1 部 基本编 第 2 章 生产
2-86
4) SOT 方向单独检查
从菜单栏中选择“工具”/“检查”/“SOT方向单独检查”时，会显示如下画面。选择要检查的
三端子SOT元件名。

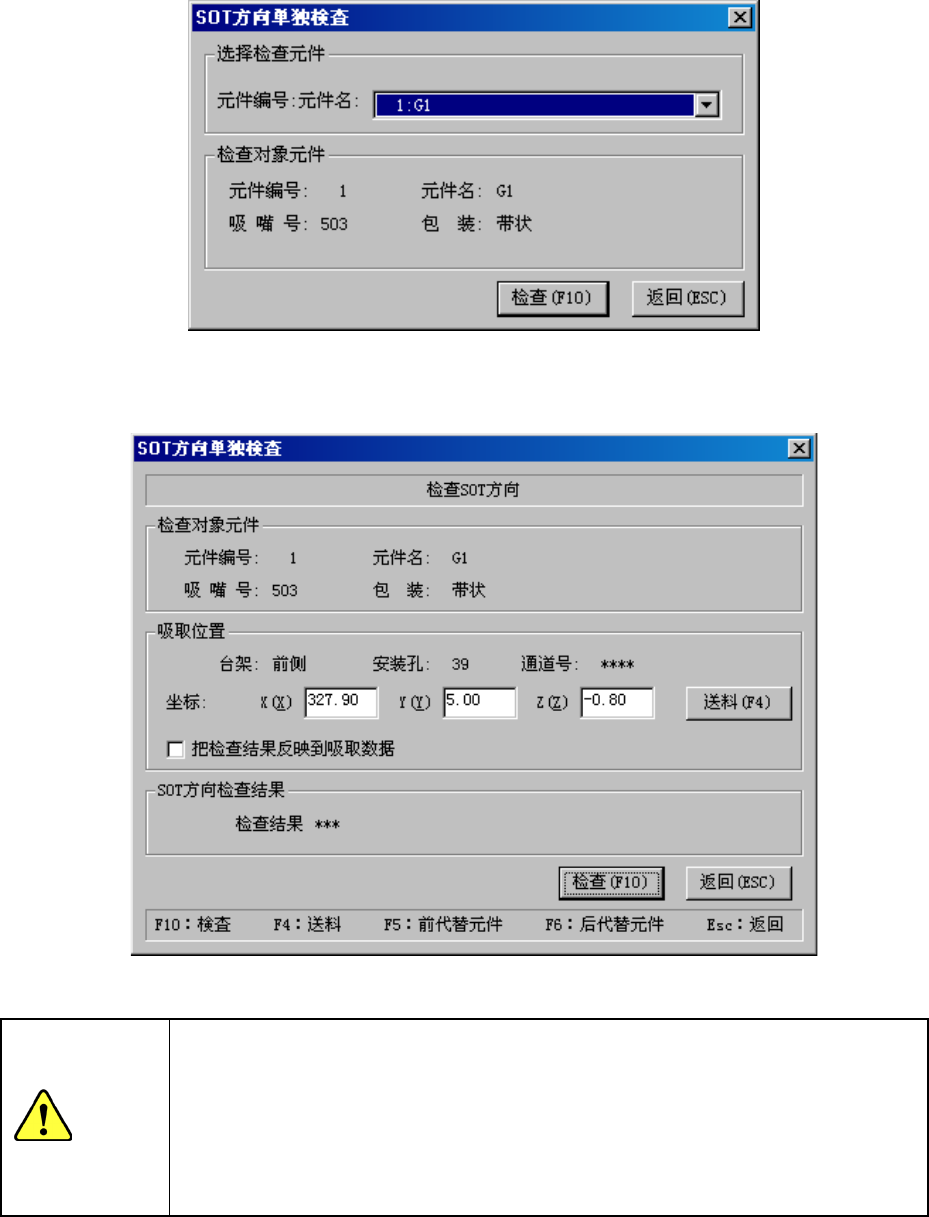

图 2-10-6-2-1 SOT 单独检查元件选择画面
单击“单独检查”显示如下画面。
图 2-10-6-2-2 SOT 方向单独检查
单击“单独检查”后，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
单击“单独检查”前，请务必确认无人在进行装置内部的作业。
单击“单独检查”前，请确认装置附近没有会受到人身伤害的人。
单击“单独检查”前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
注意
第 1 部 基本编 第 2 章 生产
2-87
① 检查对象元件
显示元件的内容。
② （检查元件的）吸取位置
显示吸取元件的吸取位置的内容。也可更改前代替元件及后代替元件的吸取位置。
● 供料器
顶推一下供料器，送出元件(32mm纸粘着除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。未勾选时，坐标仅适用于此次吸
取。
③ SOT方向检查结果
检查后，在检查结果栏里识别方向显示OK或NG。图像识别失败时显示为检查错误。

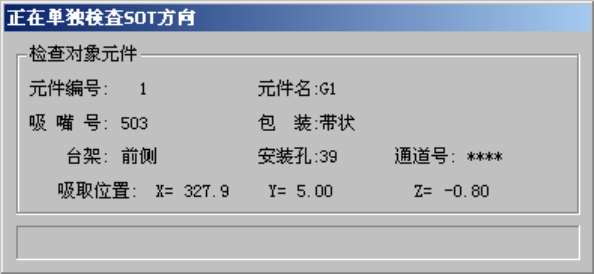

单击“单独检查”按钮进行单独检查时，会显示如下画面。
图 2-10-6-2-3 SOT 方向单独检查
· 检查中的元件
显示检查中的元件内容与当前的动作。
第 1 部 基本编 第 2 章 生产
2-88
5) SOT 方向连续检查
从菜单栏中选择“工具”/“检查”/“SOT方向连续检查”，显示如下画面。单击“连续检查”
后开始检查。
单击“连续检查”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在单击“连续检查”前，请务必确认无人在进行装置内部的作业。
在单击“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在单击“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。

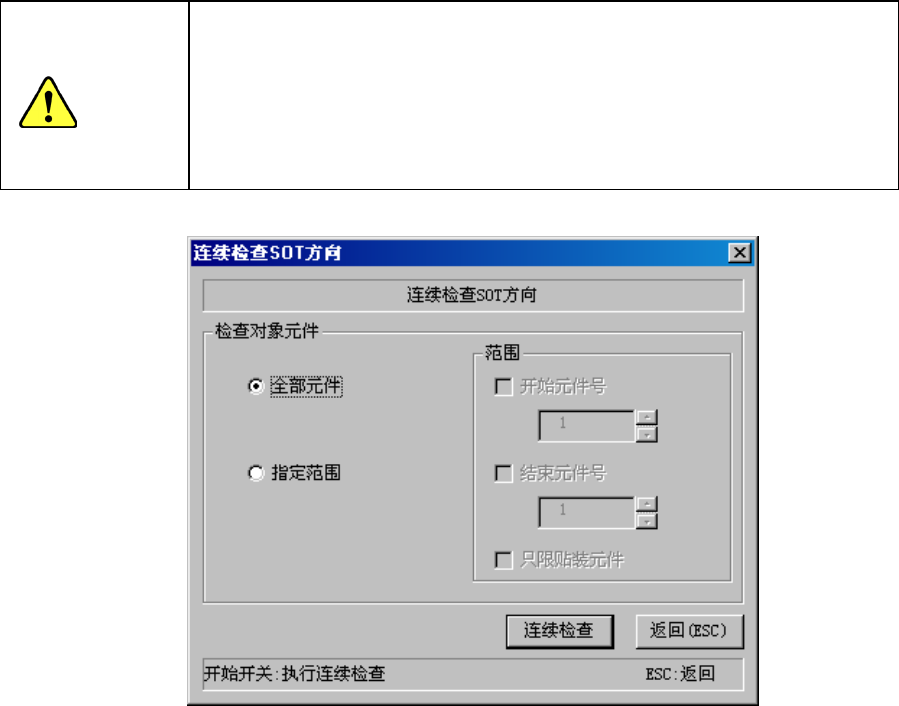

图 2-10-6-2-4 进行 SOT 方向连续检查
(1) 贴片对象元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
① 全部元件
检查所有的元件数据。
② 指定范围
要针对特定元件编号的对象元件进行检查时,请加以勾选。选中后,可指定以下内容。
● 开始元件号
指定开始检查的元件数据编号。
● 结束元件号
指定结束检查的元件数据编号。
● 只仅贴片元件
仅当限定为实际贴片的贴片数据时选中。
