第 2 部 功能详细编 第 9 章 手动控制
9-35

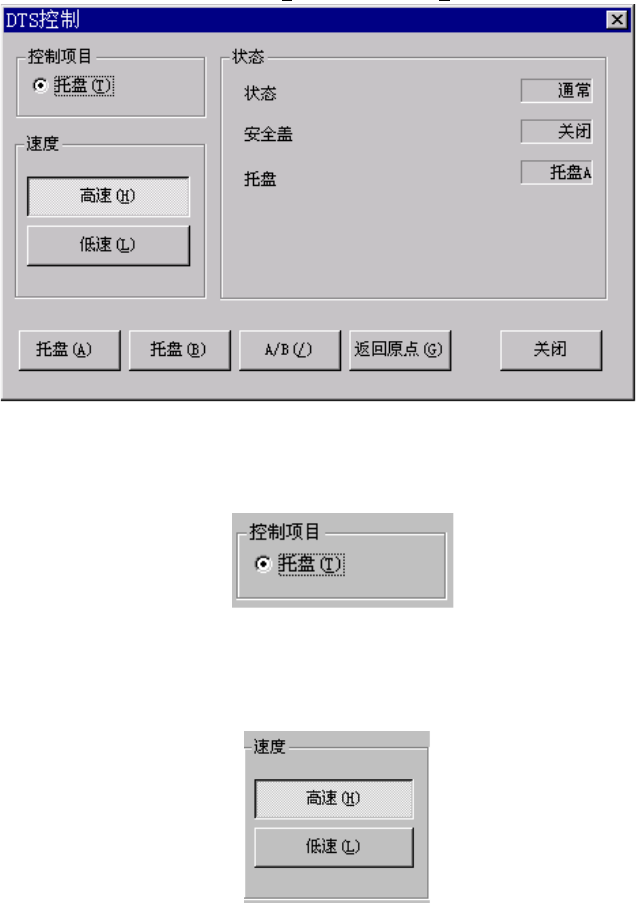

9-4-4-3 DTS 控制
从菜单栏中选择“控制”/“供给装置(F)”/“DTS控制(D)”，则显示如下的DTS控制画面。
图 9-4-4-3-1 DTS 控制
(1) 控制项目
用单选按钮(Radio Button)来选择控制项目。
图 9-4-4-3-2
(2) 速度
用按钮来选择速度。
图 9-4-4-3-3
(3) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1)托盘
控制托盘的取出/存储。
·在控制项目的“托盘”被选中时，选择“托盘A(A)”按钮、“托盘B(B)”按钮、“A/B(／)”按
钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-36
9-4-4-4 MTS 控制
从菜单栏中选择“控制”/“供给装置(F)”/“MTS控制(S)”，则显示如下的MTS控制画面。
图 9-4-4-4-1 MTS 控制
(1) 控制项目
用单选按钮(Radio Button)来选择控制项目。
图 9-4-4-4-2
(2) 托盘
指定要控制的托盘的层数。
(3) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1)托盘
控制托盘的取出/存储。
·控制项目的“托盘”被选中时，选择“取出(A)”按钮、“存储(B)”按钮、“取/存(／)”按
钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
连续显示连线状态、门的开关状态。
第 2 部 功能详细编 第 9 章 手动控制
9-37

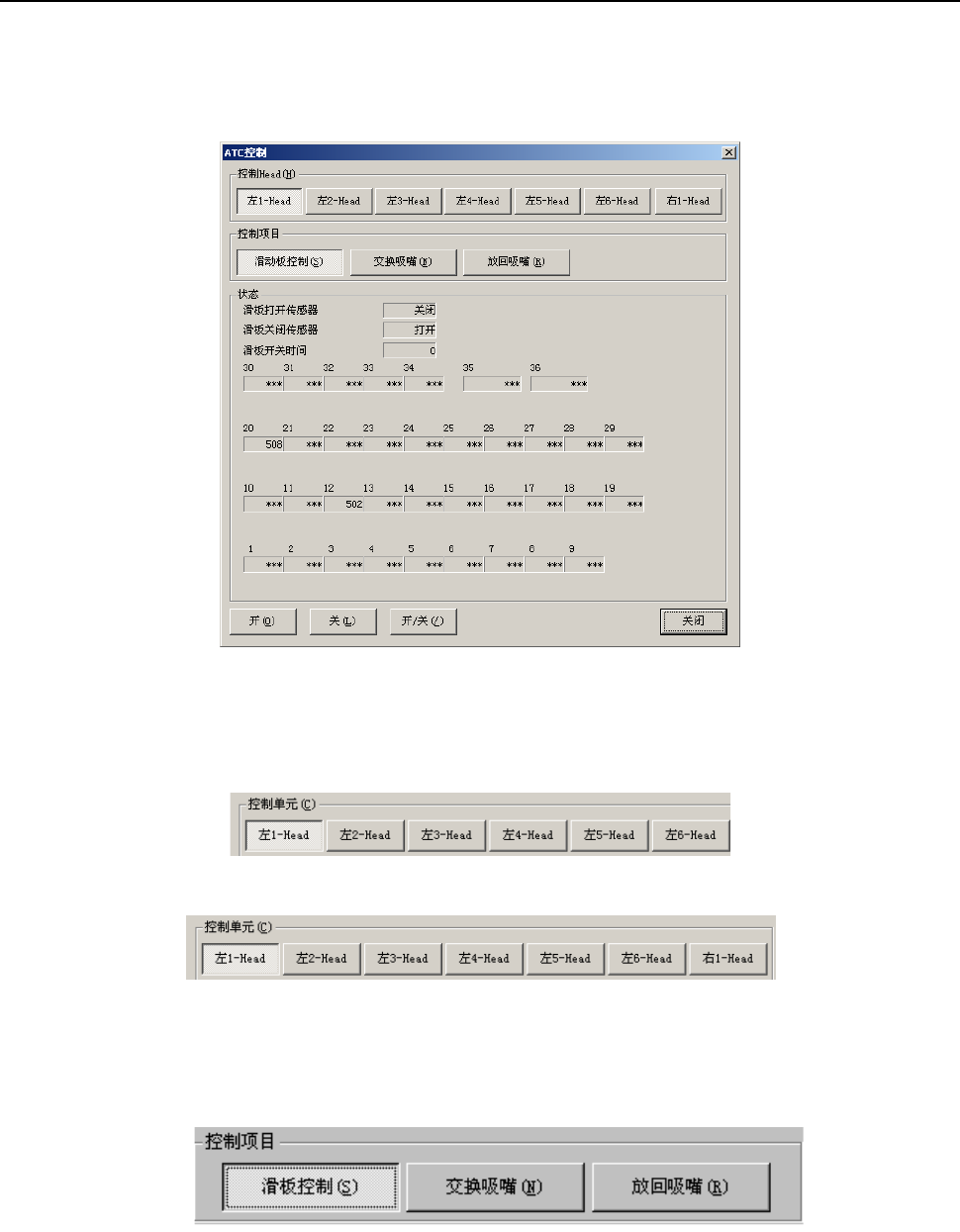

9-4-5 其他
9-4-5-1 ATC 控制
从菜单栏中选择“控制”/“其他”/“ATC控制(A)”，则显示如下的ATC控制画面。
图 9-4-5-1-1 ATC 控制
(1) 控制单元
用按钮来选择控制对象单元。
（KE-2070）
（KE-2080/2080R）
(2) 控制项目
用按钮来选择控制项目。
(3) 控制按钮
用控制按钮来控制项目。控制按钮的显示因控制项目而异。
