6-7 MNVC（多吸嘴 图像定心）
6-7 节及 6-8 节是关于 MNVC 功能的规格和操作说明。
6-7-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60 贴片头校正图像识别，可以大幅度地提高图像
识别贴片效率。不同机种的图像识别对应状况参见下表。
表 6-7-1-1 各机种图像识别状况
LNC 60 (左) IC(右)
KE-2070 MNVC 为选项，可以选择配备 --
KE-2080
KE-2080R
MNVC 为选项，可以选择配备 标准配备对应图像识别
• KE-2070 的 MNVC 功能为选项，可以选择配备。
KE-2070 加装此功能后，最多可用 6 个贴片头依次进行图像识别。
• KE-2080/2080R 的 MNVC 功能为选项。
KE-2080/2080R 加装此选项后，最多可用 7 个贴片头依次进行图像识别。但对短边 3mm
以下的高分辨率摄像机识别的元件，在没有附加此项选项状态下，也可用 LNC60 贴片
头识别图像。
6-7-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
• 在机器设置时，请把 MNVC 选项设置为有效（参见“6-8-1 机器设置”）。
• 在生产程序的内容里，包括有 L 贴片头对大型元件(超过 10 mm)进行图像识别处理时，
在 ATC 上“用 VCS 不能检测的吸嘴(注 1)” KE-2070 有 6 个以上，KE-2080/80R 有 7 个
以上(注 2)。
注 1：所谓“用 VCS 不能检测的吸嘴”是指在 MNVC 选项运行状态下也不能用图像识别装置检测的吸嘴，
系指以下吸嘴。
1. 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。

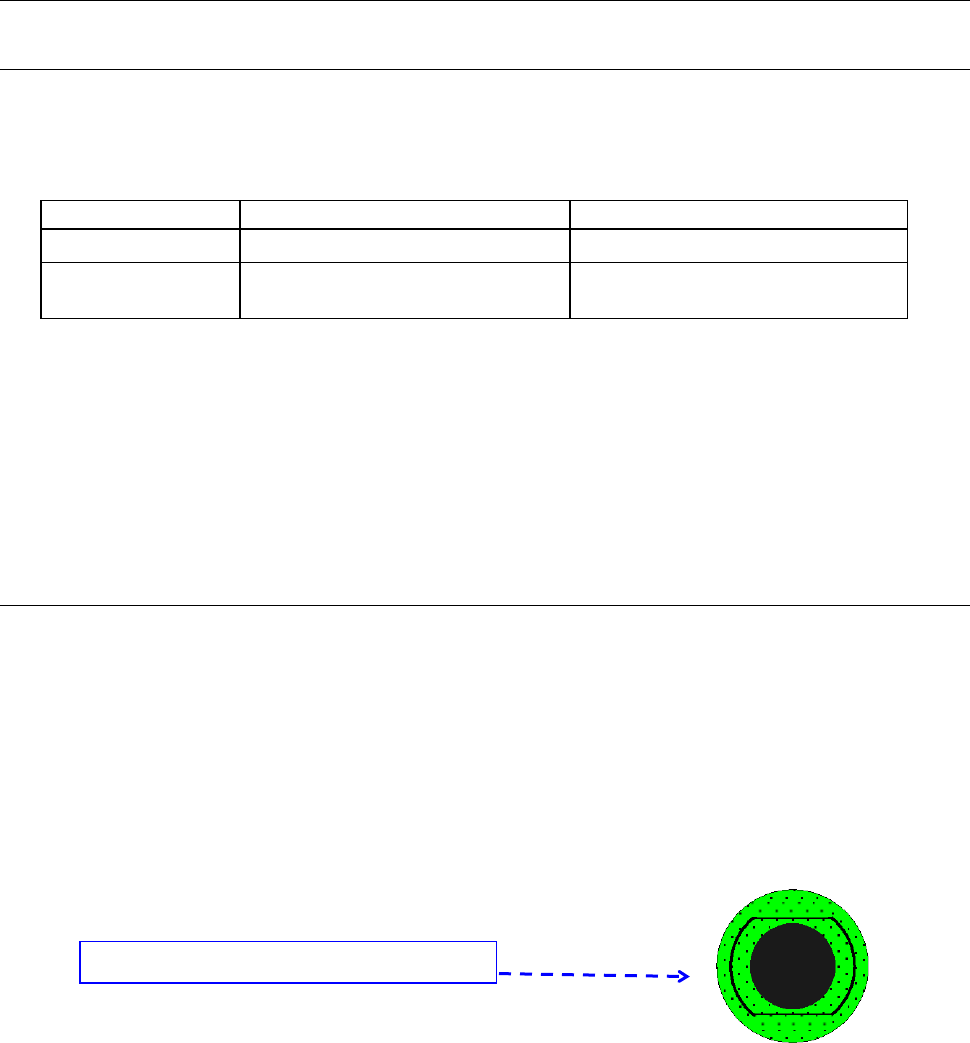

图 6-7-2-1 从下面看的适合吸嘴例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴(参见“6-7-7（2）特别订制吸嘴”)。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
第 2 部 功能详解篇 第 6 章 通用图像
6-46
注 2： 关于 ATC 上的吸嘴数量
1. 防眩用吸嘴的安装
用 L 贴片头识别大型元件时，L1～L6 轴如 L1 和 L3 或 L2 和 L4 跳过邻接的轴来使用。此时不使用
的轴的吸嘴外轴，或吸嘴外轴反射光进入 VCS 摄像机，就不能正确地进行图像识别。
为了防止这种情况，使用 MNVC 选项时，追加了如下生产前检查和动作。
（1）在分配吸嘴时，检查可否作为防眩用吸嘴使用。
（2）生产开始前，检查在ATC上KE-2070是否有6个以上、KE-2080/80R是否有7个以上的
用VCS不能检测的吸嘴。
（3）在不使用的邻接轴的 VCS 不能检测的吸嘴位置上，安装防眩用吸嘴
(参见下图)。
L1 L2 L3 L4
部品吸着用のノズル
防眩用のノズル
L5
L6

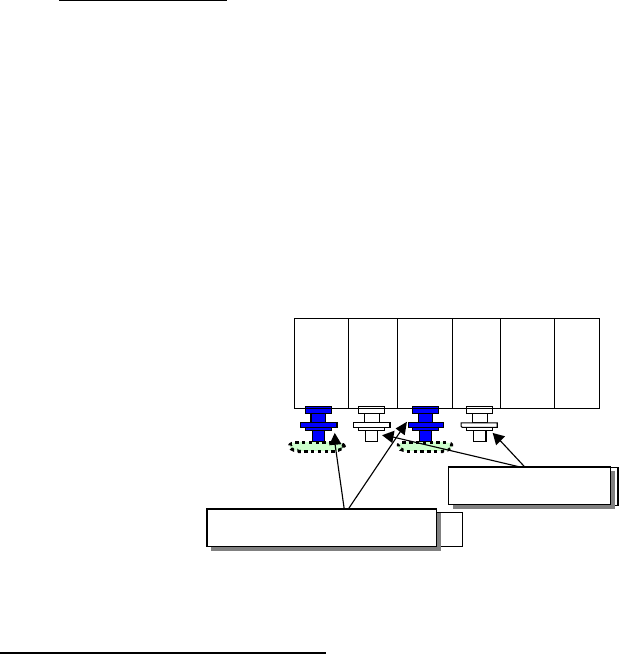

图 6-7-2-2 用 L1/L3 轴吸取大型元件时的吸取用吸嘴和防眩用吸嘴( 模式图 )
2. 关于用 VCS 不能检测的吸嘴数量
在生产程序中，预定使用的某个吸嘴安装了防眩用吸嘴后，在按原目的(吸取元件)使用吸嘴（吸取元
件）时，需要更换吸嘴，可能影响生产效率。
为了避免更换这样的吸嘴，我们推荐采用安装
[用生产程序使用的数量 + 2 个]
把 VCS 不能检测的吸嘴安装到 ATC 上。
[ 避免因贴片头故障影响运转时的运用 ]
对安装防眩用吸嘴的贴片头发生故障进行回避运转(设备运转设置为 “不使用” 故障贴片头)时，吸
嘴将自动不被安装。但，因该贴片头不能遮挡反射光，有可能妨碍 MNVC 的功能。
在此状态下，为了使用 MNVC 功能，请手动安装防眩用吸嘴，作为恢复故障贴片头前的处理(或进行防
止贴片头发光的处理)。
防眩用吸嘴
吸附元件用的吸嘴
