第 1 部 基本编 第 2 章 生产
2-93
（1） 作为对象的元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
① 全部元件
检查所有的元件数据。
② 薄元件（仅限于薄元件）
仅检查高度在设定的“高度”值以下的元件。
③ 指定元件类型（仅限于指定的元件类型）
仅检查指定的元件类型。
④ 指定吸嘴号（仅限于指定的吸嘴使用的元件）
仅检查指定的吸嘴所要使用的元件。
⑤ 激光定中心元件（仅限于激光定中心的元件）
仅检查要激光定中心的元件。
⑥ 外形定中心元件（仅限于外形定中心（图像定中心）的元件
仅检查图像定中心（外形定中心）的元件。
（2） 检查范围
在对象元件条件基础上,要针对特定的元件编号进行检查时,请加以勾选。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 只限贴片元件
当限定为贴片数据中指定的元件数据时，请加以勾选。
（3） 检查
连续检测开始后，会立即显示询问元件尺寸在1mm以下的元件在检测后如何处理的画面。请单击
「确定」。
图 2-10-6-3-2 询问元件归还
● 每次废弃
元件按每次指定的方法废弃。
● 每次归还
元件归还到原来的位置。
● 每次询问
每次询问。
第 1 部 基本编 第 2 章 生产
2-94
每次测量结束后，对1mm以下元件会显示询问。
连续检查中会显示连续检查的元件内容/吸取位置/激光高度，依次检查的处理内容。
图 2-10-6-3-3 激光高度连续检查
① 激光高度检查结果
检查后，在激光高度检查结果中显示结果值。短边、长边表示第1次、第2次检测出的各元件
的最小宽度的数据。短边及长边的状态仅在“OK”时有效。
图 2-10-6-3-4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败(参见第9章“2-3激光控制”)
● 外形
显示定心成功时激光检测出的宽度。
● 角度
显示定心时的元件角度。
第 1 部 基本编 第 2 章 生产
2-95
② 整体进展情况
显示当前的进展情况。

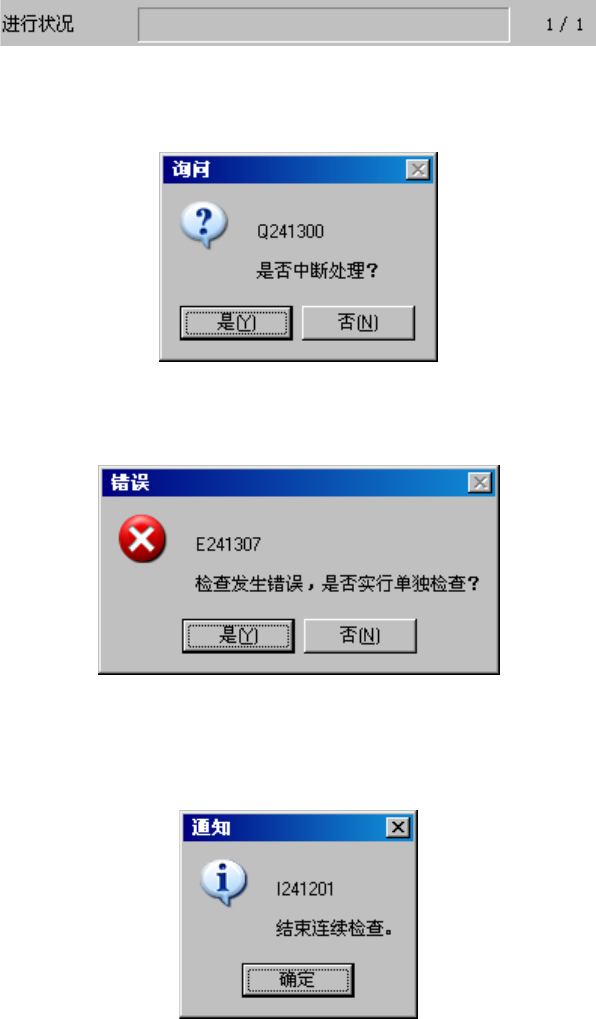

图 2-10-6-3-5 进展情况显示
要强行中止检查时，按<停止>开关后显示如下信息。单击“是”，可中断检查。
图 2-10-6-3-6 询问结束检查
检查结果为“‘OK’以外的错误时”，会显示如下询问。单击“是”，进入单独检查模式。
图 2-10-6-3-7 连续检查错误
指定的全部元件的检查结束后显示如下画面。
请单击「确定」。
图 2-10-6-3-8 结束检查
