第 2 部 基本编 第 8 章 机器设置
8-39
1) 设置方法与内容
表 8-5-12 设置方法与内容
No. 项目 设置内容
1
选择延迟
对各种传送传感器的延迟时间，选择是统一还是个别设置。选
择后按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·选项：各传感器可设置不同的延迟时间
选择“标准”时，以下的“标准”传感器延迟时间有效。选择“选
项”时，“选项”的各传感器设置的延迟时间有效。
２
延迟单位
基板传送传感器延迟时间的设置值，有两种单位可选：
ms：1/1000 秒 长度(mm)。
选择后，按钮成为凹状态。
３
传感器延迟
当用“延迟时间选择”选择了“标准”
时，设置延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
４
选项
在“延迟时间选择”项目选择了“选项”
后，应分别设置入口传感器、等待传感器、
停止传感器、C.OUT 传感器、OUT 传感器
的延迟时间或长度。
５ 再固定时忽略停
止传感器
设置送料器悬浮等导致生产异常停止后再生产时不除去基板
而是再固定 (翻转后再固定)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 传送马达速度 在[传送中]设置从入口传感器开始到出口传感器为止的传送
速 度 。在 [后工序搬出时]设置从出口传感器开始到后工序为止
的传送速度。可以设置慢、中、快 3 个等级。
7 等待传感器缺口
基板对应功能
当基板缺口部分停止在等待传感器上时，不论基板是否存在，
等待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设置为有效，则等待传感
器在[OFF]状态下也可储存[ON]时的状态，确保基板的正常传
送。
８ 搬入最后基板限
制
搬入最后基板时，为了避免拖入下一个基板进来，应当停止发
出准备搬出（Ready Out）信号。
９ 准备进入信号延
迟时间
当向后续工序传出基板动作中的出口传感器为 ON 检测出时，
可在 SETUP 设置的准备进入（ReadyIn）信号延迟时间过后，
检查准备进入信号的状态。在准备进入信号（ReadyIn）为 ON
时，可开始向后续工序传出基板。准备进入（ReadyIn）信号
延迟时间的可设置范围是 0～300 秒。
10
支
撑
台
基板下降限制
设置支撑台的基板下降限制值。 (单位为 mm)
11
速度
从“快”、“中”、“慢”、“慢 2”的 4 种速度中选择支撑台的速
度。(默认值为“快”)
若因焊锡的粘度减低等原因而导致元件易动，请设置为“中”、
“慢”或“慢 2”。
12
推进量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。
(默认值：0.5mm)
第 2 部 基本编 第 8 章 机器设置
8-40
8-5-13 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯后，可显示如下信号灯设置画面。

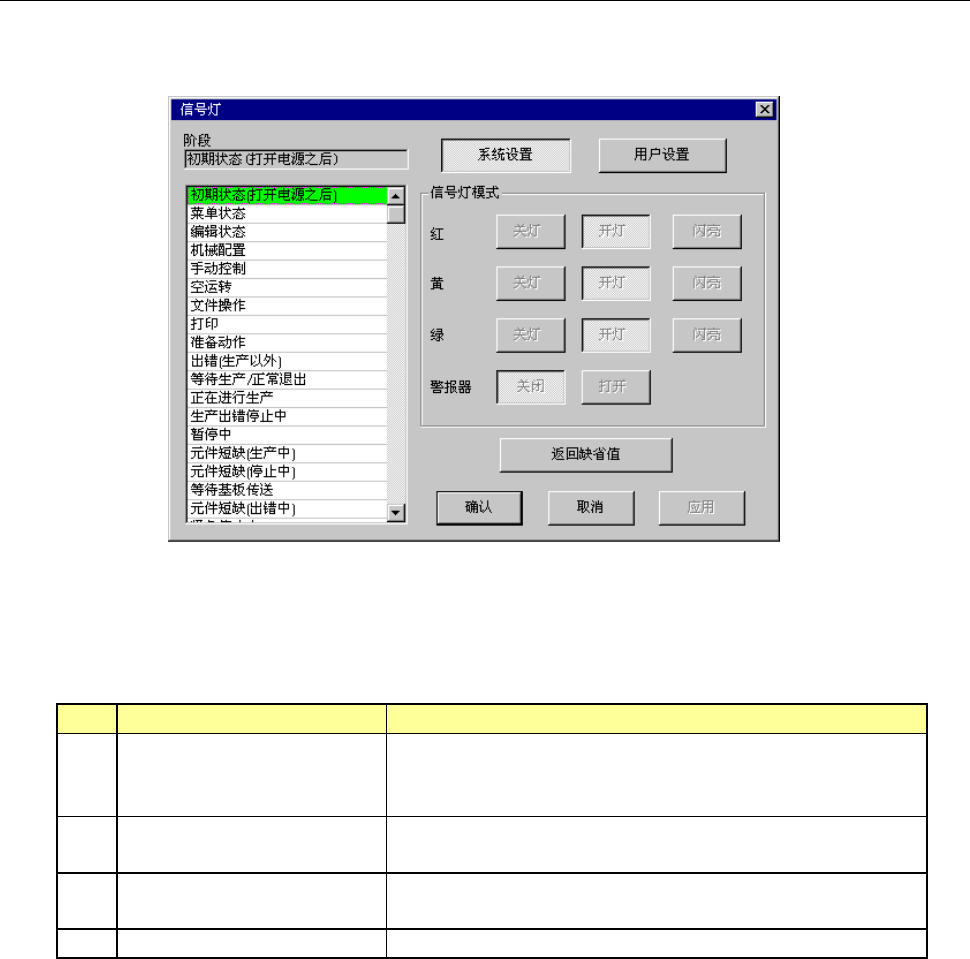

图 8-5-13-1 信号灯设置的对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯模式。
2
信号灯模式
(红、黄、绿)
设置各操作阶段的信号灯的点亮模式。
3
信号灯模式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按下面板上的任意开关，如按<START>开关、或<STOP>开关，则会停止
鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，不起原来的开关功能作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯模式(选择后，按钮变为凹状态)。
第 2 部 基本编 第 8 章 机器设置
8-41
3) 初始值
No.
状 态
信号灯模式
备注
点亮状况 红
黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 通过模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待机/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
初始（缺省）状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
：
指示灯点亮
：
指示灯闪烁
