第 2 部 功能详细编 第 9 章 手动控制
9-43
9-4-5-5 校准台控制
从菜单栏中选择“控制”/“其他”/“校准台控制”，则显示如下的校准台控制画面。

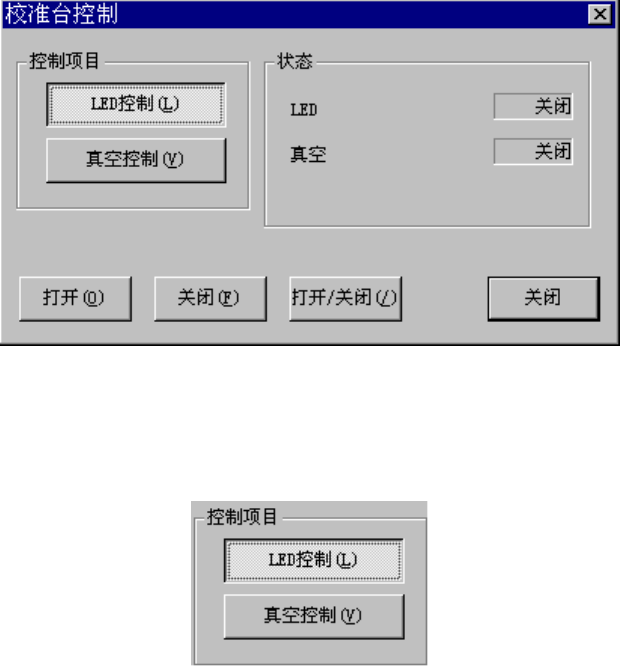

图 9-4-5-5-1 校准台控制
(1) 控制项目
用按钮来选择控制项目。
图 9-4-5-5-2
(2) 控制按钮
控制LED与真空的开/关。
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
·选择控制项目后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”按钮或按
下“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-44
9-4-5-6 其它传感器
从菜单栏中选择“控制”/“其他”/“其他传感器”，则显示如下的其它传感器画面。

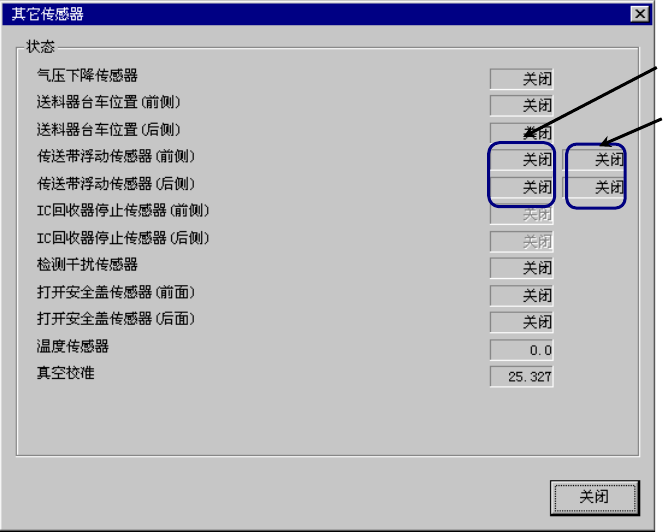

图 9-4-5-6-1 其他传感器
(1) 状态显示
显示各传感器的状态。
不影响机器设置的“使用单元”中的设置。(也显示不使用的单元状态)
传感器显示连续读入的状态，并实时显示。
前
后
第 2 部 功能详细编 第 9 章 手动控制
9-45
9-4-5-7 驱动状况
从菜单栏中选择“控制”/“其他”/“驱动状况(D)”，则显示如下的“驱动状况”画面。

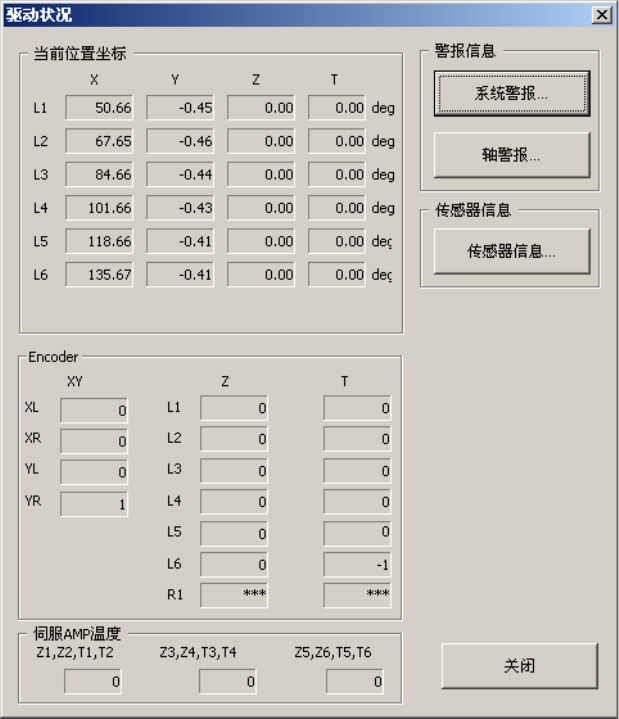

图 9-4-5-7-1 驱动状况(KE-2080 的显示例)
按下[系统警报]按钮、 [轴警报]按钮、 [传感器信息]按钮后，会显示图 9-4-5-7-2 系统警
报、图 9-4-5-7-3 轴警报信息对话框、图 9-4-5-7-4 传感器信息对话框。
(1) 当前位置坐标
可显示现在位置的坐标及旋转角度。
机器设置的 [使用单元]上的设置不受影响。也可显示未选中（不使用）单元的状态。
(2) Encoder
各轴的马达端检测器（Encoder）或机械端检测器（线性位移传感器）可显示现在位置。
(3) 伺服 AMP 温度
显示 AMP１（Z1,Z2,T1,T2）、 AMP２(Z3,Z4,T3,T4)、AMP３(Z5,Z6,T5,T6)的现在的温度。
