第 2 部 功能详细篇 第 12 章 选项组件
12-70
① 自动调整（参数）
在[识别镀锡标记的条件设置] 画面上选择 [自动调整]按钮，可一边变更参数，一边反复进行识
别，自动调整出最适宜的参数。自动调整结束后，显示如下[自动调整结果]画面。识别不稳定时，会
显示警告。
显示该画面时，按下 F12 键，可保存多个自动调整时的图像。图像可与 VCS 识别图像同样地保
存下来。但处理需要时间。若要中止时再按一次 F12 键，或按 Esc 键，显示对话框后可选择停止保
存图像，或继续。
图 12-12-8-3-6 调整结束时的画面
② 识别检查
在[识别镀锡标记的条件设置]画面上选择 [识别检查]按钮后，即可按设置的参数进行识别。识
别成功时，VCS 监视器上的镀锡中心点会出现十字标记。识别失败时，VCS 监视器会显示错误代码。
识别不稳定时，可在 [识别镀锡标记的条件设置]画面上选择 [取消]按钮，重新调整照明。
第 2 部 功能详细篇 第 12 章 选项组件
12-71
③ 详细设置
在[识别镀锡标记的条件设置]画面上选择 [详细设置]按钮后，出现如下[详细设置]画面。

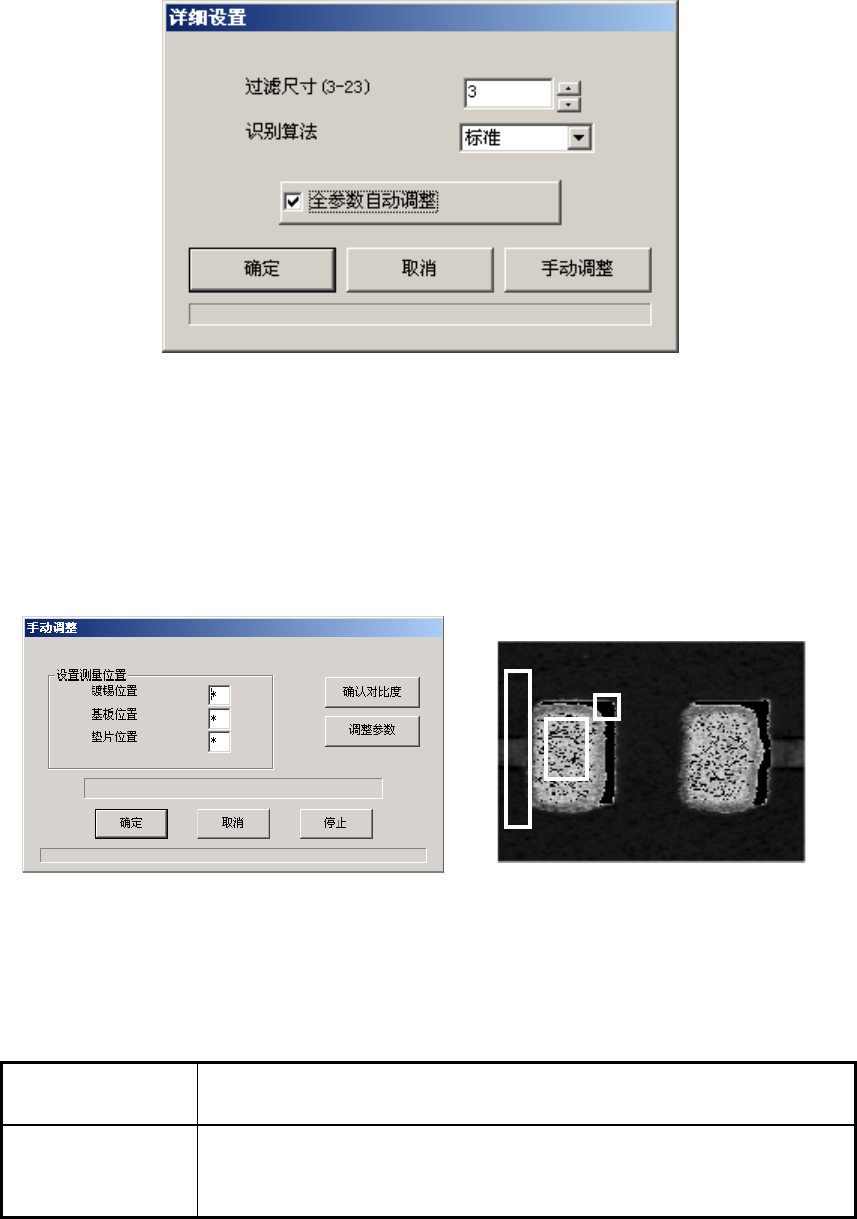

图 12-12-8-3-7 詳細設定画面
选中[全参数自动调整]进行自动调整时，照明、阈值、对比度图案会一边变动，一边进行全部图
案的组合识别，自动调整。在[识别镀锡标记的条件设置]画面上进行 [自动调整]后，若识别仍然不
稳定时，请使用本项功能。
● 手动调整
选择[手动调整]，可手动进行镀锡、焊盘、保护膜等设置，确认对比度，调整参数。
图 12-12-8-3-8 手动调整画面 图 12-12-8-3-9 手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和 [调整参
数]）。
确认对比度
以现在设定的参数测量各范围的亮度，在画面上显示是否得到足够的
对比度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，以取
得对比度适宜的参数。调整结果将在 [自动调整结果]画面上显示。调
整不出对比度时，请重新设置识别位置。
第 2 部 功能详细篇 第 12 章 选项组件
12-72

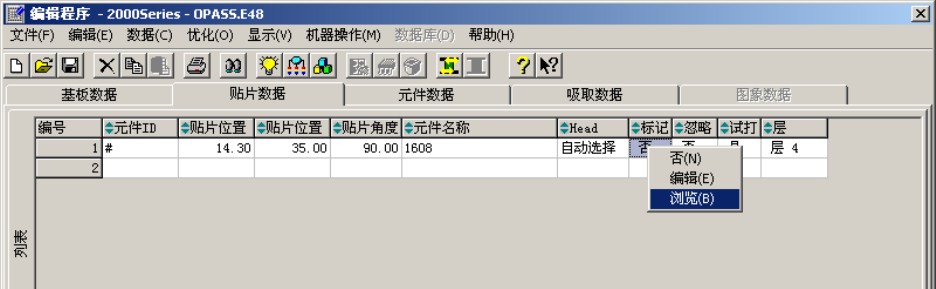

12-12-8-4 设置贴片校正
把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片点[标记]上，右击鼠标，从显示的菜单上选
择[编辑] 或「浏览」。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选择]
按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标记上，在需要校正的贴片点上拖动鼠标统一
选择，可进行同时设置。
图 12-12-8-3-10 设置贴片校正画面
