第 2 部 功能详解篇 第 6 章 通用图像
6-27
① “名称”
元件组需在命名使用。变更时指定该名称进行编辑。
·名称将被自动连续编号。
·用户可用 32 字符以内的英文、数字重新命名。
示例中未加改变地采用自动连续编号。
② “首元件位置”
用元件组的位置(X、Y)和方向(θ)来指定元件组的配置。
元件组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
· 如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的元件
中心位置设定为与外形中心位置不同的坐标。

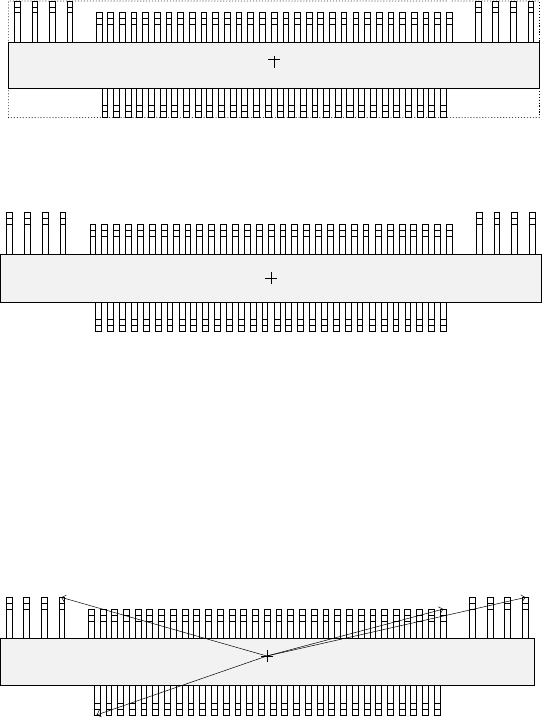

(图 6-5-1-3)是以元件外形中心位置作为元件中心位置时的图，而(图 6-5-1-4)是以模中心位
置为元件中心位置时的图。
图 6-5-1-3
图 6-5-1-4
· 正确的位置是指从元件中心到首元件的距离(偏移)。
在引脚元件类别中，首元件与标准引脚元件(QFP、SOP、插头等)相同，元件组在下边时为最
左、右边时为最下、上边时为最右、左边时为最上的元件。
(图 6-5-1-4)给出了示例元件中的首元件位置。
当为引脚元件时，从元件中心位置看第 1 引脚的前端位置即为首元件的位置。
图 6-5-1-5
· 元件组的方向(角度)是将下边作为 0°，逆时针旋转时为 90°
(右边)、180°(上边)、270°(左
边)。
示例中，第 1 元件组为 0°，第 2～4 元件组为 180°。
Top View
元件中心位置
(外形中心位置)
Top View
元件中心位置
(模中心位置)
Top View
方向 0°
方向 180°
第 2 部 功能详解篇 第 6 章 通用图像
6-28
· 通用图像元件识别，是以“在 VCS 的中心，存在设定元件组配置时的元件中心”为前提，检
测各元件组并加以识别。
因此，如(图 6-5-1-6)所示，如果吸取位置偏离元件中心，则必须用下面的值设定识别偏移，
以使元件中心位置在 VCS 的中心。
识别偏移 X：(X center － X pick)
Y：(Y center － Y pick)
另外，在通用图像元件识别时，要识别的中心将变为设定元件组配置时的元件中心。
因此，贴片中心点如(图 6-5-1-6)所示，当偏离元件中心时，通过用下面的值来设定贴片偏移，
可使贴片中心点位于基板上的贴片点。
贴片偏移 X：(X place － X center)
Y：(Y place － Y center)
图 6-5-1-6
③ 在“首元件位置”中，当示例的第 1 引脚的前端位置为(-20.0mm、-5.0mm)时，输入：
X 偏移：－20.0
Y 偏移： -5.0
Z 偏移： 0(不使用)
θ偏移: 0
容差通常设定为“0(零)”。
· 然后，设定元件组的排列。
排列数据包括维度与列·行的间距、数量。
④ “维度”
由于在引脚元件时为1维，因此在“维度”中选择1D。
在示例元件中第1元件组为30个，因而输入“列”的“数量：30”。
(图
6-5-1-3)给出了各元件组的间距。
·若间距设为 0.5mm，则输入“列”的“间距：0.5”。
·容差通常设定为“0(零)”。
图 6-5-1-7
Top View
元件中心位置(Xcenter，Ycenter)
吸取位置(Xpick，Ypick)
贴片中心位置
(Xplace
，Yplace)
纵剖面
(外形中心位置)
Top View
第 1 元件组的
引脚间距
第 2 元件组的
引脚间距
第 3 元件组的
引脚间距
第 4 元件组的
引脚间距
第 2 部 功能详解篇 第 6 章 通用图像
6-29
⑤ “版面检查”
设定版面检查(引脚元件类中为弯曲检查)。进行检查时，选择版面检查复选框。与标准元件相同，
用相对于引脚间距的比率设定引脚弯曲的检查水平值。
· 若示例为 20%则
在“版面检查”中
输入 20%。
⑥ “欠缺元件”
在示例元件中虽然没有引脚欠缺，但像标准引脚元件那样在有引脚欠缺时，也可指定引脚欠缺。
1个元件组可指定4个引脚欠缺。
指定方法与标准引脚元件相同，指定从引脚欠缺起点开始连续欠缺的个数。
·如果示例元件从第 5 根开始欠缺 3 根，则输入：
“列”的“开始”：5
“列”的“数目”：3。
● 经过上述步骤，即可完成元件组的设定。
接下来，定义此元件组的识别要素(元件)。
元件组中只能定义1个元件。即使定义多个也将无效。
在“元件”中选择追加。
