第 1 部 基本篇 第 4 章 制作生产程序
4-142
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11) 单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。

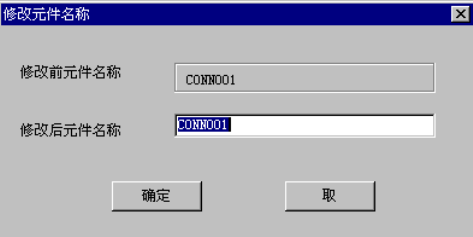

图 4-5-1-1-13 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
14) 吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的
吸取偏移量。
第 1 部 基本篇 第 4 章 制作生产程序
4-143
15) 粘贴矩阵
剪切或复制,选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
① 贴片数据
对贴片数据，剪切或复制,选择范围，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置加减
的同时,进行矩阵状复制。
执行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。

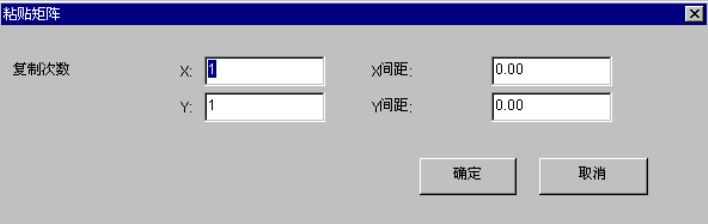

图 4-5-1-1-14 展开粘贴对话框
①复制次数 X：指定在 X 方向的复制次数。
②复制次数 Y：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
第 1 部 基本篇 第 4 章 制作生产程序
4-144
● 执行结果例
元件 ID X Y 角度 元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数 X:
3
X 间距:
0.5
复制次数 Y:
1
Y 间距：
1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A ·复制块将被插入指定行的上方。
·元件 ID 全部为“#”。
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00 1608-A
# 11.50 11.00 0.00 1608-A

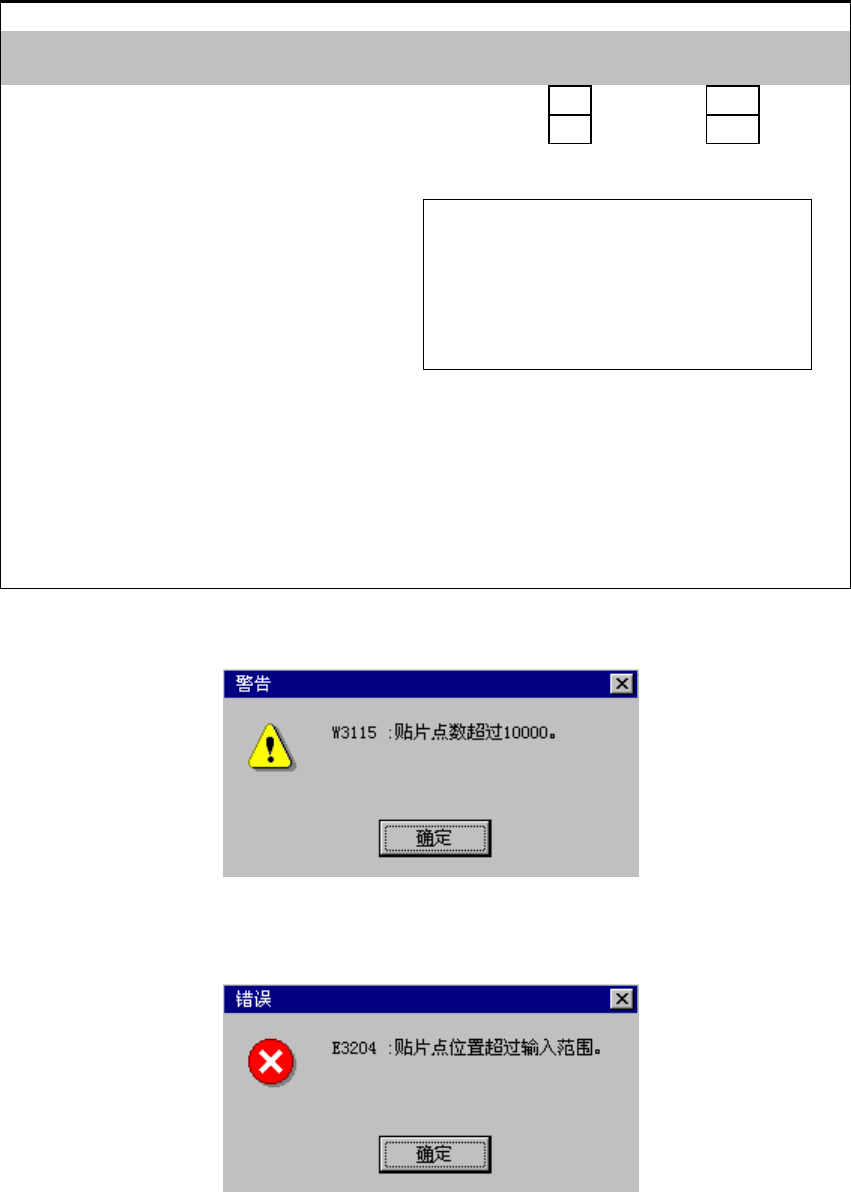

在以下情况时将发生错误，并显示错误信息。
① 数据数超过能够输入的最大件数。
图 4-5-1-1-15 数据数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片点位置超出基板或电路的范围。
图 4-5-1-1-16 贴片点位置超出错误
·确定：继续复制。
在复制数据上出现超出范围标记。
·取消：停止复制。
