第 1 部 基本篇 第 4 章 制作生产程序 4- 11 4-3-3-2-2 单板基板 图 4-3-3-2-2-1 基板 数据 尺寸设置画 面 ( 单板基板 )
第 1 部 基本篇 第 4 章 制作生产程序
4-10
4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
· 基板位置基准（原点）可以设置在基板上或基板外的任意位置。
· 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
进行元件贴片的贴片机装置，采用定位孔基准或外形基准来进行基板定位。必须指定该定位系统，
并根据“定位孔位置”、“基板设计偏移量”的值来指定与基板“基板原点”的相对位置。
4-3-3-2-1 因基板的固定方式而产生的基准差异
因定位孔基准/外形基准、传送方向、传送基准等因素，各种基准的确定方法有所不同。

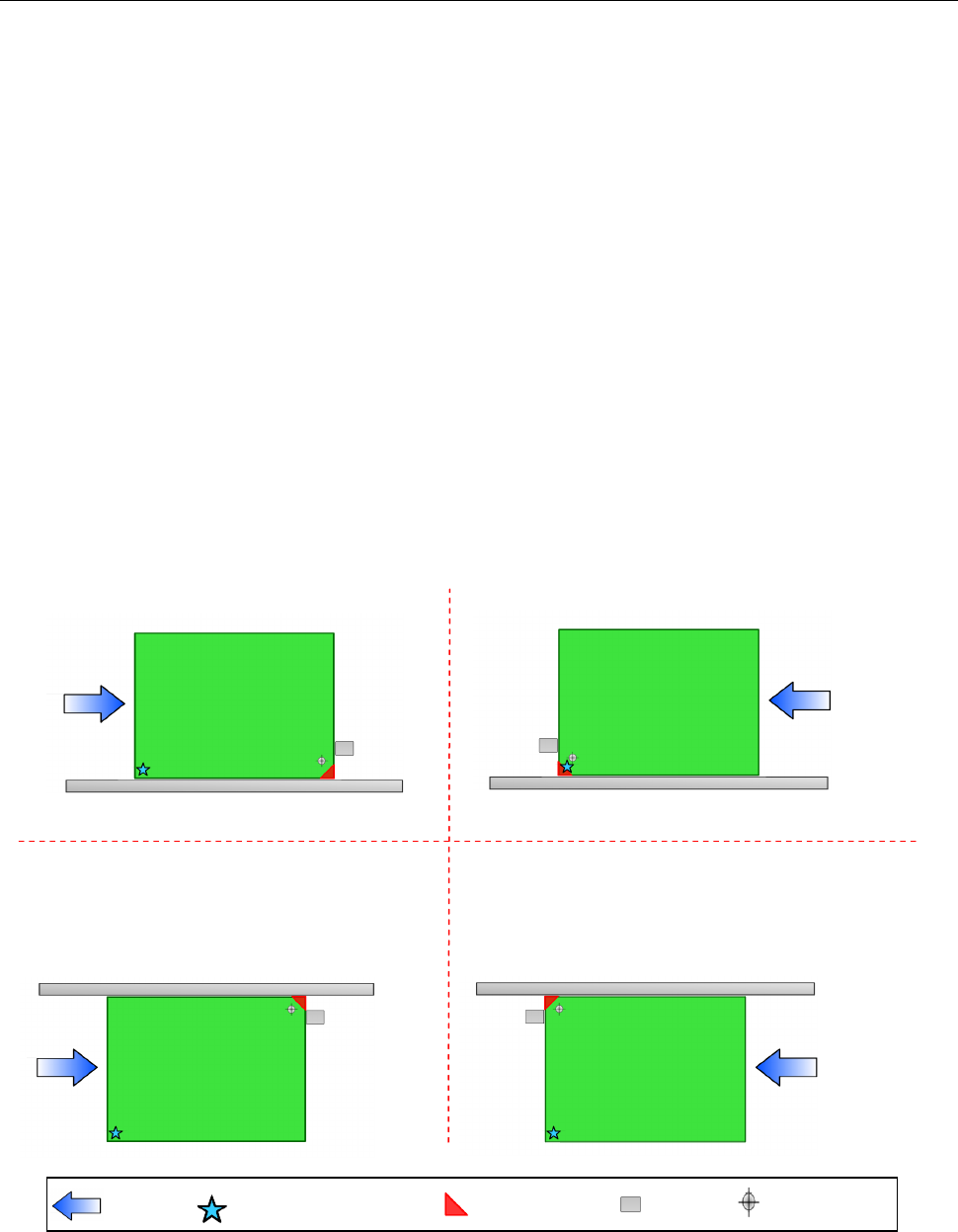

1) 基准
基准销的位置根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
(1) 前面基准 （2）前面基准
传送方向 从左到右 传送方向 从右到左
(3)后面基准 (4)后面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板原点（任意位置）
基板设计端点
停止挡销
定位孔销
第 1 部 基本篇 第 4 章 制作生产程序
4-11
4-3-3-2-2 单板基板
图 4-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
第 1 部 基本篇 第 4 章 制作生产程序
4-12
1) 基板尺寸（基板外形尺寸）
输入基板外形尺寸。
带有模型基板时，请输入包括模型基板在内
的尺寸。
与传送方向相同的方向为X，与传送方向成
直角的方向为Y。
2) 定位孔位置
输入从基板位置基准（原点）到基准销的位置。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用CAD数据时，如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准（原
点）时，请输入由CAD等规定的从基板位置基准（原点）到基准位置的尺寸。
※
基板
位置基准（
原点）与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
当传送为前面基准，基板的传送方向
为左→右时，以左图的定位孔为基
准。当基板位置基准（原点）在左下
角时，应在定位孔位置的
X、Y
坐标
中输入
Xa、Ya(X、Y 均为正值)
的值。
基板尺寸 X
基板位置基准
基准位置
基板
Xa
Ya
基板尺寸 Y
