第 2 部 基本编 第 8 章 机器设置
8-52
8-5-19 基板二次元代码位置设置
设置基板二次元代码位置。
选择基板二次元代码位置设置后，会显示如下图的基板二次元代码位置设置对话框。
图 8-5-19-1 基板二次元代码位置设置对话框
选择「传送控制」后即显示如下画面。执行「基板搬进」，搬进所要生产的基板后，摄像机会自
动移动到基板的识别位置。
图 8-5-19-2 传送控制对话框(基板搬进)。
第 2 部 基本编 第 8 章 机器设置
8-53
在基板二次元代码位置设置对话框上选择「识别」。如果识别的基板代码已在程序下载工具上建
立了关联，则会在文本框上显示出建立了关联的生产程序名。
如果读入了没有建立关联的条形码时，则显示下列信息。
图 8-5-19-3 建立关联错误
选择「保存」，把建立了关联的信息保存下来。被保存下来的信息，可在列表上进行确认。
保存后，请搬出基板。
图 8-5-19-4 基板二次元代码位置设置(随需应变)-保存按钮
第 2 部 基本编 第 8 章 机器设置
8-54

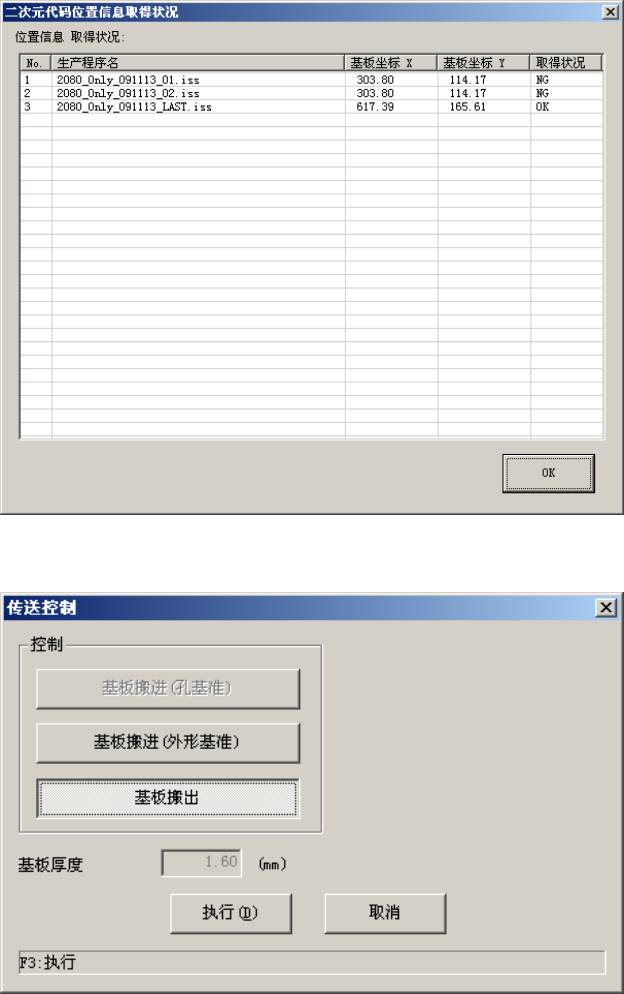

图 8-5-19-5 二次元代码位置信息取得状况列表
图 8-5-19-6 传送控制对话框(基板搬出)
基板搬出完成后，自动进入等待基板搬进状态。
需要继续进行基板二次元代码位置设置时，请反复进行搬进要生产的基板，摄像机移动到基板代
码位置，进行识别，设置代码位置的操作。
要结束基板二次元代码位置的设置时，请按「取消」按钮，结束传送控制。
所有的示教结束后，请在基板二次元代码位置设置对话框画面，按“结束”按钮。
