第 1 部 基本编 第 1 章 设备概要
1-16
1-2-1-5 吸嘴
1) 吸嘴的形状
请按照贴装元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508C、
509中选择吸嘴。

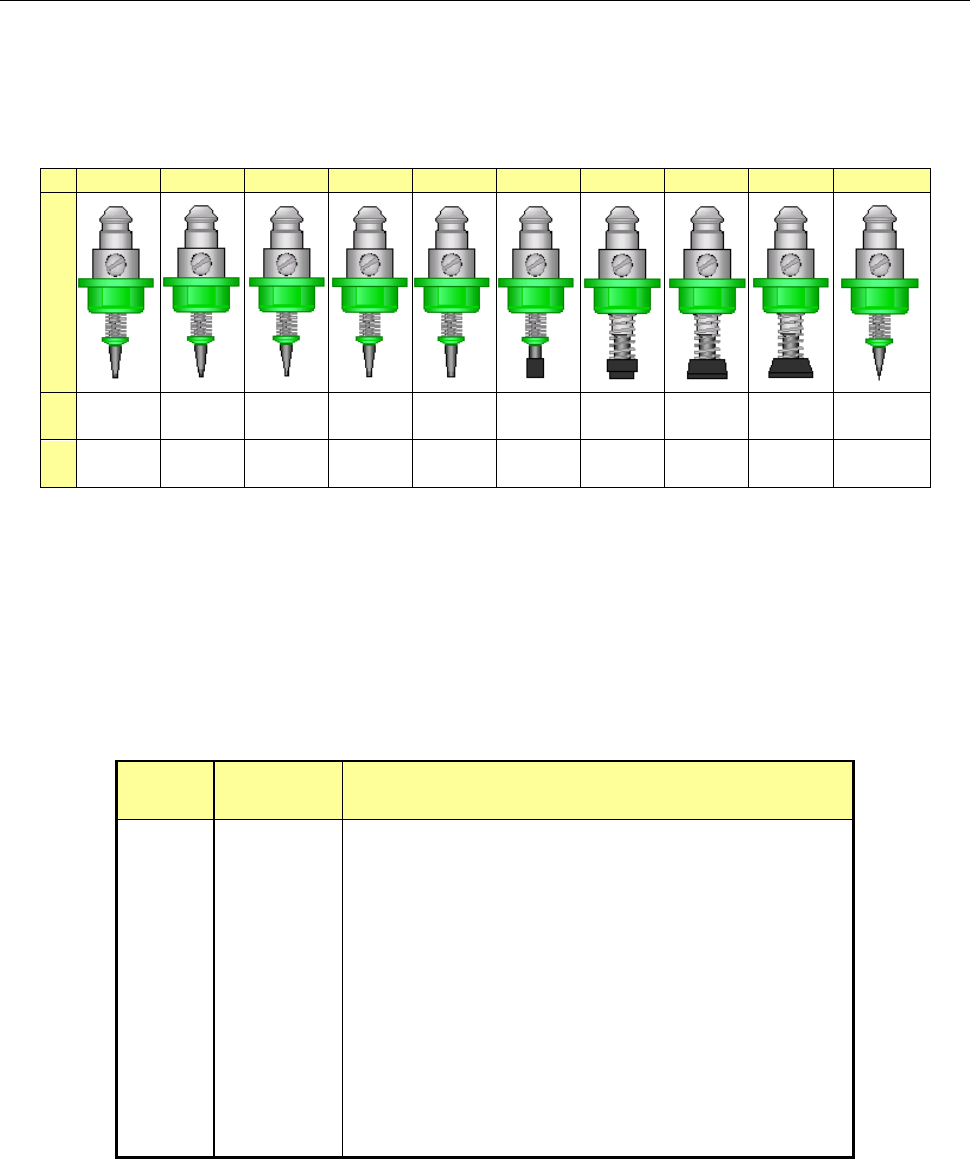

表 1-2-1-1 吸嘴
No.
500 501 502 503 504 505 506 507 508C 509
外
观
外
径
1.0x0.5mm
0.7x0.4mm
φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.4×0.2mm
内
径
2xφ0.4mm
φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
2) 吸嘴的选择方法
可通过“ATC吸嘴分配”自动识别吸嘴。手动输入要准确选择，以防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见表1-2-1-2，为提高精确性，请根据贴片元件吸取面的最小尺寸选择
吸嘴编号。
各种元件吸取面的最小尺寸(D)请参见(3)项。
表 1-2-1-2 吸嘴 No.和最小宽度对照表
吸嘴 No.
最小尺寸
(W)mm
主要适用元件
500
501
502
503
504
505
506
507
508C
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8) ，2012<注>
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,插头
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 插头
QFP，PLCC
0402 专用
注：因 2012R 的吸取面形状（厂商及电阻值不同等），有时θ会有偏差。
需要进行 2012 元件的高密度贴片（邻接 0.3mm 以下）时，请使用 504 吸嘴。
第 1 部 基本编 第 1 章 设备概要
1-17
3) 各种元件的最小元件宽度(Ｄ)
A
D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
D = A
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
(4) SOT
(5) SOP
(6) SOJ
(7) QFP
(8) PLCC
(9) BQFP
(10) TSOP
(11) TSOP2
(12) BGA
(13)
ネットワーク抵
(14)
トリマ
(15)
一方向リードコネクタ
(16) ガルウィングソケット
Ｊリードソケット
バンパ付ソケット
（1）方形芯片 (2)圆筒形芯片
(13)网络电阻
(3)铝电解电容
(14)微调电容器
(15)单向引脚连接器
(16)鸥翼式插座
J 引脚插座
第 1 部 基本编 第 1 章 设备概要
1-18
垂直照明
角度照明
4
5

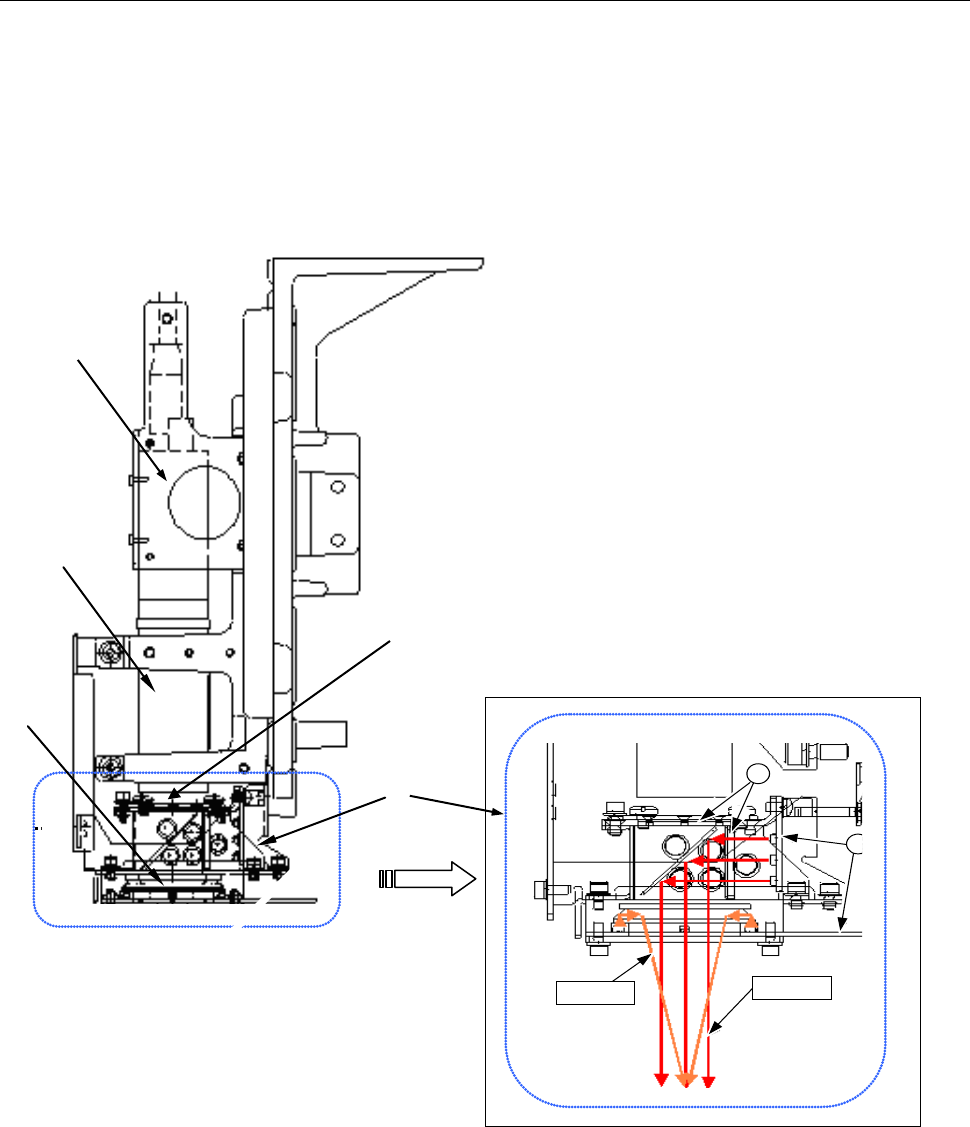

1-2-1-6 OCC 的构成
用摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图 1-2-1-9 OCC 单元的各部分名称
②
①
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
