第 1 部 基本篇 第 4 章 制作生产程序
4-13
3) 基板设计偏移量
输入以基板位置基准（原点）看的基板设计端点的位置。
使用CAD数据时，需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准（原点）
时，请输入由CAD等规定的从基板位置基准（原点）到基准位置(基板设计端点)的尺寸。
通常，基准孔的中心在离基板角 X、Y 均为±5mm 的位置。因此，当“定位孔位置”与
基板位置基准（原点）相同时，基板位置基准（原点）与“基板设计端点”的尺寸差
X、Y 均为±5mm。

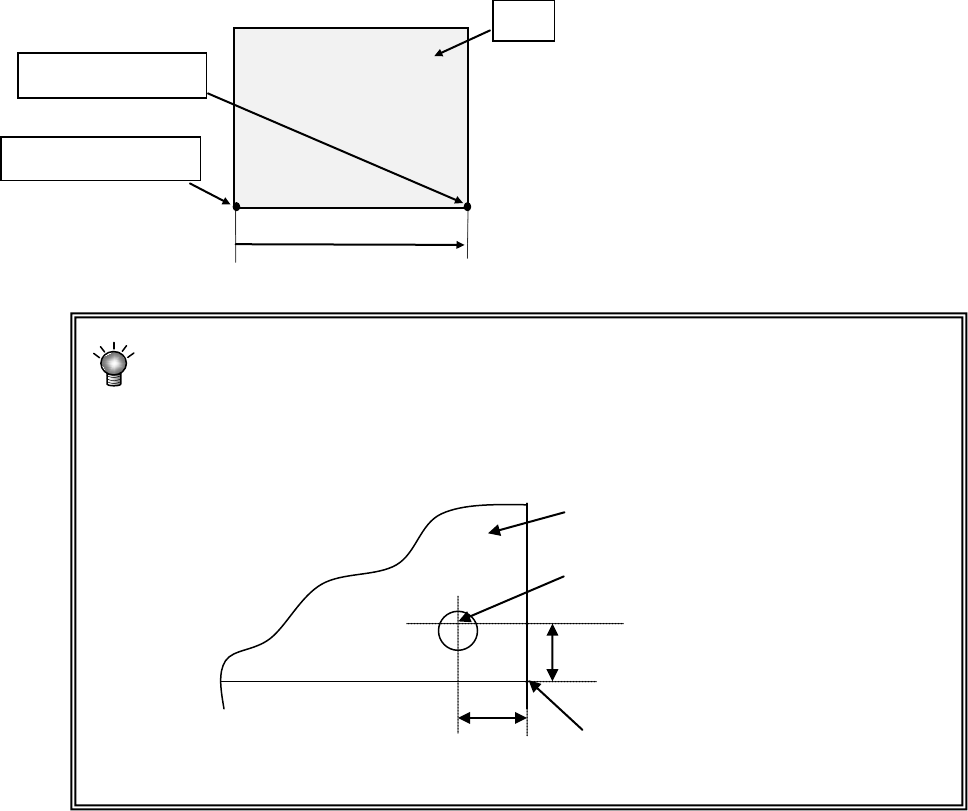

前面基准、L→R 时：
基板
定位孔位置(＝基板位置基准)
5mm
基板设计端点
传送为前面基准，基板流向为左→
右时，当基板位置基准（原点）在
基板左下角时，应在基板设计偏移
量
X、Y 坐标中分别输入(Xb，0)
的
值。
Xb
取正值。
5mm
基板位置基准（原点）
基板设计端点
基板
Yb=0
Xb
第 1 部 基本篇 第 4 章 制作生产程序
4-14

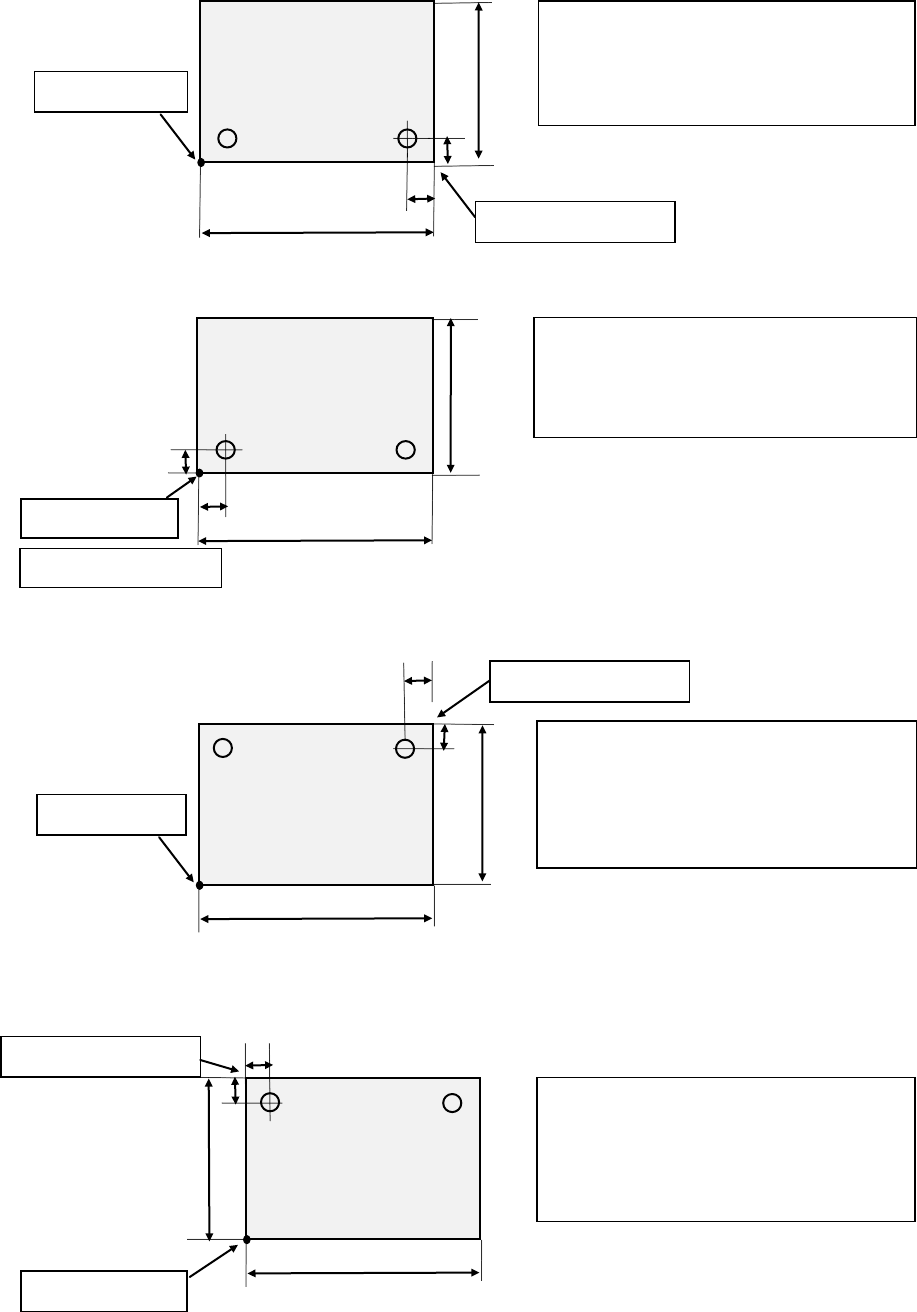

例) 以下是将左下角定为基板位置基准（原点）时(单位为 mm)的例子。
① 前面基准、L→R 时：
② 前面基准、R→L 时：
5
③ 后面基准、L→R 时
④ 后面基准、R→L 时
基板外形尺寸 X=165 Y=125
定位孔位置 X=5 Y=120
基板设计偏移量 X=0 Y=125
基板位置基准（原点）
5
5
165
125
基板设计端点
基板外形尺寸 X=165 Y=125
定位孔位置 X=160 Y=5
基板设计偏移量 X=165 Y=0
基板位置基准（原点）
基板设计端点
125
5
5
165
基板外形尺寸 X=165 Y=125
定位孔位置 X=5 Y=5
基板设计偏移量 X=0 Y=0
基板位置基准（原点）
基板设计端点
125
165
5
5
基板外形尺寸 X=165 Y=125
定位孔位置 X=160 Y=120
基板设计偏移量 X=165 Y=125
基板位置基准（原点）
5
基板设计端点
5
125
165
第 1 部 基本篇 第 4 章 制作生产程序
4-15
4) BOC 标记位置
输入由基板
位置基准（原点）
到各BOC标记的中心位置的尺寸，进行标记形状的示教。
BOC标记需要2点或3点。
有关示教方法，请参见“第1部 第4章 4-5-2 示教”。

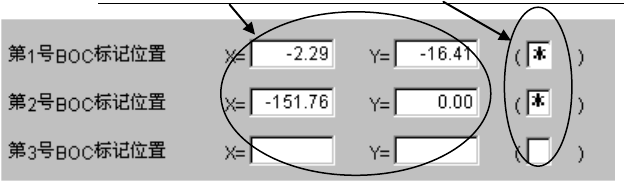

输入 X、Y 坐标。 选择此处，用 HOD 示教标记形状。
◆使用2点时： 可校正设计尺寸和实际尺寸(测量尺寸)的差及旋转方向的误差。
请将第3点留为空白。另外，当基板上存在多个标记时，从所有贴片范围看，选择
对角线上的2点。
◆使用3点时： 在2点时的基础上，还可校正X、Y轴的直角度的倾斜。
