第 1 部 基本篇 第 4 章 制作生产程序
4-202

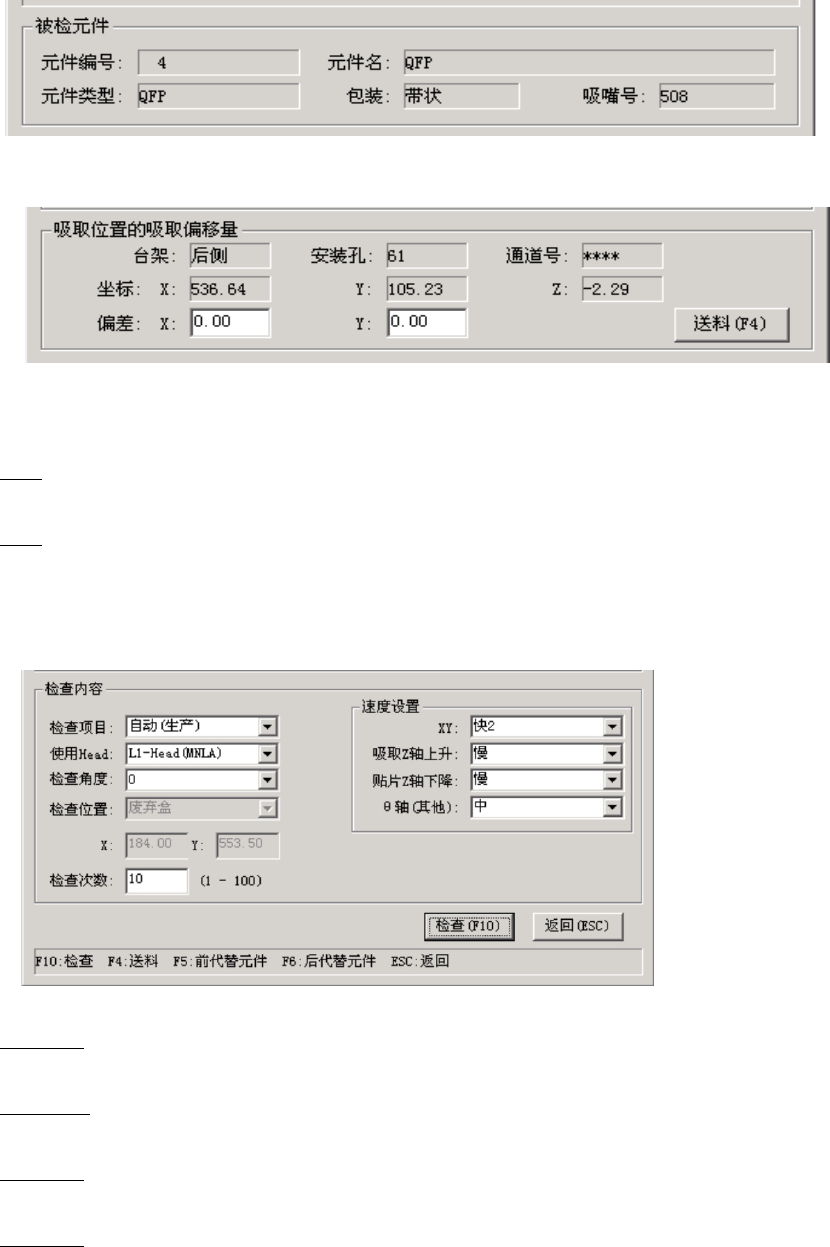

① 被检元件
显示被检元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。没有吸取
数据时不显示各个项目，不能变更吸取位置、不能顶推供料器、不能示教。
送料
可顶推一次供料器，输送元件（32mm 紙粘着带除外）。
偏差
需要移动吸取坐标时进行此项设定。也可以用 HOD 进行示教。不反映到吸取数据。
③ 检查内容
选择检查内容。但有些项目不能选择，显示灰色。
检查项目
可从自动（生产）、XY、吸取上升、贴片下降、测量外
Θ
轴旋转中选择。
使用
Head
选择检查使用的贴片头。
检查角度
从 0 / 90 / 180 / 270°中选择。（只对执行贴片动作的项目进行检查）
检查位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时，才能设定任意坐标）
第 1 部 基本篇 第 4 章 制作生产程序
4-203
检查次数
指定检查次数 （1～100 次 ）。
速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查按钮（[F10] 键）
执行检查。
返回按钮（[ESC] 键）
结束检查，返回原画面。

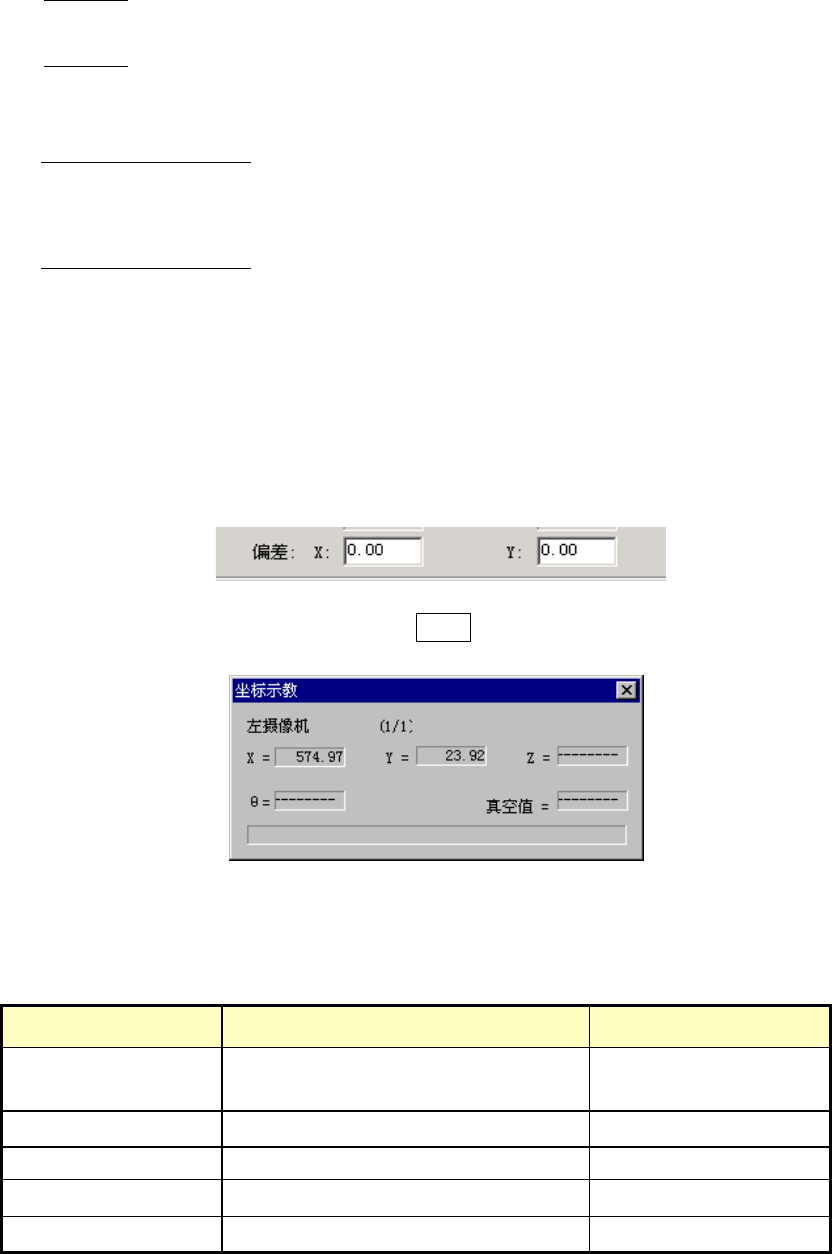

④ 更改吸取偏移量
检查时使用的元件吸取位置与实际位置不同时，可以使用 HOD 对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
步骤 1) 把光标移动到 Ｘ 或 Ｙ 坐标上。
步骤 2) 按下 HOD 按钮，示教坐标，按 ENTER 键定位。
图 4-5-4-3-6-3 示教中对话框
(2) 检查种类
检查项目的功能概要列表如下。
表 4-5-4-3-6-1 检查项目功能概要
检查项目
检查内容
备注
自动（生产动作）
检查运行模拟生产模式时测出的从吸取
到贴装结果偏移量。
XY 检查 XY 移动速度。
吸取 Z 轴上升 检查吸取上升动作的速度。 只限完成吸取数据时
贴片 Z 轴下降 检查贴装下降动作的速度。
θ轴（其他） 检查测量外的θ轴旋转速度。
第 1 部 基本篇 第 4 章 制作生产程序
4-204
(3) 速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时显示运
行中的内容。
图 4-5-4-3-6-4 速度确认中对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4-5-4-3-6-5 询问检查后是否结束对话框
因
元件包装方式不同，检查前会寻问对 1mm 以下尺寸的元件是归还、还是废弃。
图 4-5-4-3-6-6 询问归还元件处理方法对话框
