2 功能详解篇 6 通用图像
6-28
· 通用图像元件识别,是以“在 VCS 的中心,存在设定元件组配置时的元件中心”为前提,检
测各元件组并加以识别。
因此,如( 6-5-1-6)所示,如果吸取位置偏离元件中心,则必须用下面的值设定识别偏移
以使元件中心位置在 VCS 的中心。
识别偏移 X(X center X pick)
Y(Y center Y pick)
另外,在通用图像元件识别时,要识别的中心将变为设定元件组配置时的元件中心。
因此,贴片中心点如( 6-5-1-6)所示,当偏离元件中心时,通过用下面的值来设定贴片偏移,
可使贴片中心点位于基板上的贴片点。
贴片偏移 X(X place X center)
Y(Y place Y center)
6-5-1-6
在“首元件位置”中,当示例的 1 引脚的前端位置为(-20.0mm-5.0mm)时,输入:
X 移:20.0
Y 移: -5.0
Z 移: 0(使用)
θ偏移: 0
容差通常设定为0()”。
· 然后,设定元件组的排列。
排列数据包括维度与列·行的间距、数量。
“维度”
由于在引脚元件时为1维,因此在“维度”中选择1D
在示例元件中第1元件组30个,因而输入“列”的“数量30”。
(
6-5-1-3)给出了各元件组的间距
·若间距设为 0.5mm,则输入“列”的“间距0.5”。
·容差通常设定为“0()”。

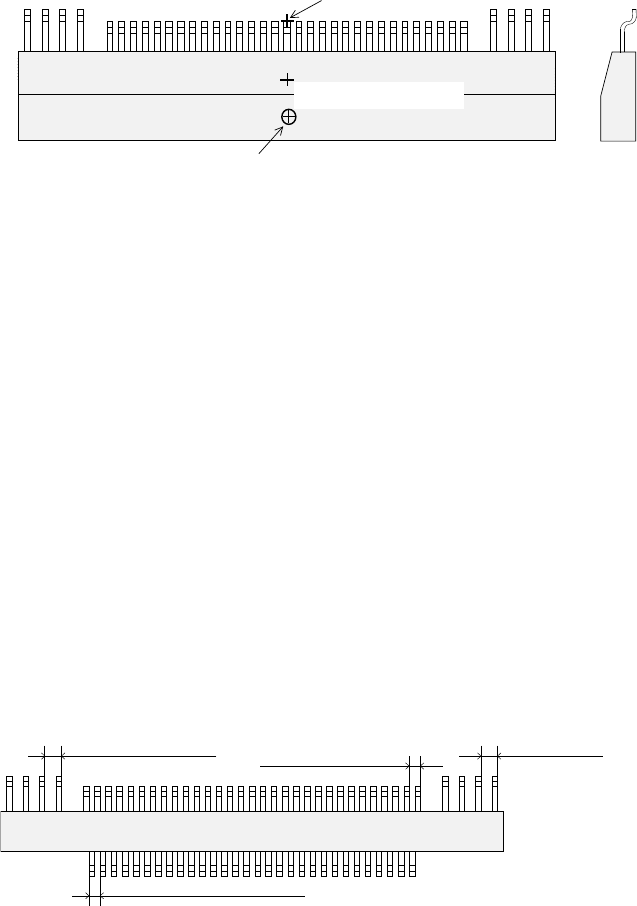

6-5-1-7
Top View
元件中心位置(XcenterYcenter)
吸取位置(XpickYpick)
贴片中心位置
(Xplace
Yplace)
纵剖面
(外形中心位置)
Top View
1 元件组的
引脚间距
2 元件组的
引脚间距
3 元件组的
引脚间距
4 元件组的
引脚间距
2 功能详解篇 6 通用图像
6-29
“版面检查”
设定版面检查(引脚元件类中为弯曲检查)进行检查时,选择版面检查复选框。与标准元件相同
用相对于引脚间距的比率设定引脚弯曲的检查水平值。
· 若示例为 20%
在“版面检查”
输入 20%
“欠缺元件”
在示例元件中虽然没有引脚欠缺,但像标准引脚元件那样在有引脚欠缺时,也可指定引脚欠缺。
1个元件组可指定4个引脚欠缺。
指定方法与标准引脚元件相同,指定从引脚欠缺起点开始连续欠缺的个数。
·如果示例元件从第 5 根开始欠缺 3 根,则输入:
“列”的“开始5
“列”的“数目3
经过上述步骤,即可完成元件组的设定。
接下来,定义此元件组的识别要素(元件)
元件组中只能定1个元件。即使定义多个也将无效。
在“元件”中选择追加。
2 功能详解篇 6 通用图像
6-30
3. “元件画面”
“类型”
引脚元件的类型大致分为内部引脚与外部引脚
内部引脚(6-5-1-8)是指面向元件内侧且有引脚前端的引脚,而外部引脚则相反,面向元件
侧,也有引脚前端。
· 示例元件是由外部引脚构成的。
在“类型”中选择外部引脚。

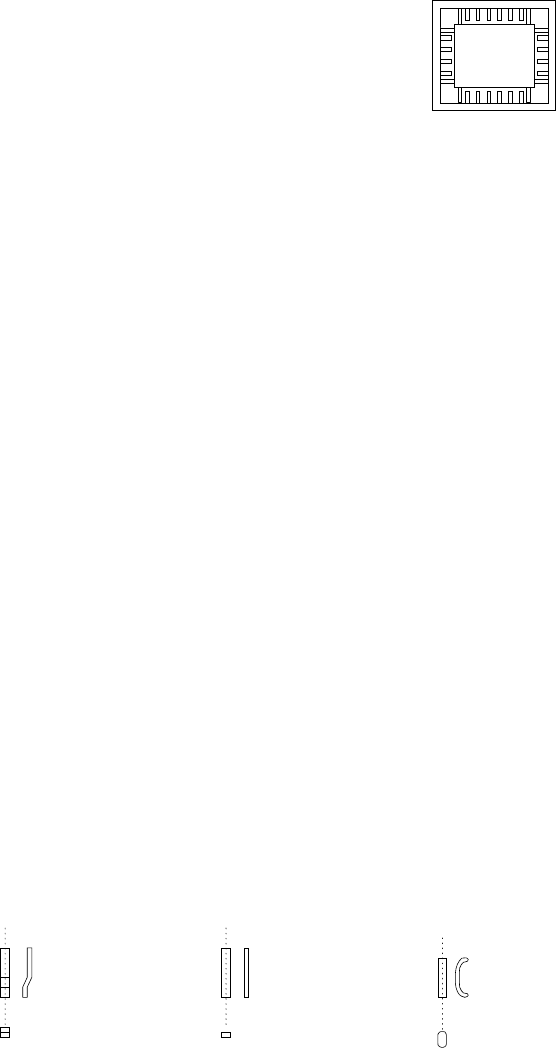

6-5-1-8
“基准位置”
在引脚元件的情况下,元件的基点位置如上所述,即为引脚前端位置。
· 在“基准位置”中选择背面的中心。
“元件极性”
指定图像上元件映像的明暗。
· 由于反射照明下的引脚元件映照明亮,因此在“元件极性”中选择明亮。
“偏移量”
由于通常不使用,所以设定为“0()”。
“元件尺寸”
输入元件的尺寸。示例中采用引脚长度(Y)1.0mm,宽度(X)0.2mm时,
尺寸 X0.2
Y1.0
由于容差通常不使用,因此设定为“0()”。
“引脚/J 脚”
□“剖面”(引脚形状)
(6-5-1-9)所示,所有面的引脚形状均为平面的引脚叫做平面引脚,有落差的引脚叫做鸥翼
形引脚,整形为J的引脚叫做J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP
SOP 等。
J-Bend 引脚多用于 PLCC(QFJ)SOJ
6-5-1-9
· 示例为鸥翼形引脚,在“剖面”中选择鸥翼形引脚
内侧引脚
示例(插座)
鸥翼形引脚
平面引脚
J-Bend 引脚
