第 2 部 功能详细篇 第 12 章 选项组件
12-60
12-12-2-2 检查内容
检测出印刷镀锡的（2 点）重心，取得相对于程序上的贴片坐标与镀锡印刷的偏移量补偿值后，再进行贴片。检查内容，
有镀锡印刷“位移检查”和“状态检查”。
① 位移检查
识别镀锡时，若镀锡印刷偏移补偿量超出事先设定的阈值时，则会显示错误。此外，还应参照位移量
计算出默认值的检测领域。
② 状态检查
识别镀锡时，若 1 组的镀锡面积比超出预先设置的阈值时，则会显示错误。阈值，要以镀锡面积大者
为基准，设置面积差容许值之％比。此外，无镀锡、或与示教的镀锡外形尺寸之差超过 30%时，则会
显示识别错误。
＜面積比検査＞ ＜镀锡無し＞ ＜镀锡大きさ異常＞
12-12-2-3 其他
·要使用识别镀锡印刷补偿贴片位置的功能，必须使用 BOC 标记。
·镀锡照明，不能使用于识别镀锡标记以外的标记。
·要在装置外部设置镀锡识别标记时，建议标记 ID 命名要类似于 [S001]，使之容易与通常的区域
基准标记区别开来。此外，对需要注册的镀锡识别，应事先进行检查确认。
·涂有黏着剂时，不能使用识别镀锡印刷补偿贴片位置功能。
·E 规格尺寸的基板，因右侧 OCC 下面安装有“识别镀锡印刷补偿贴片位置的功能”用的照明装置，
（吸取元件中心时）对角线长度超过 100mm 的元件不能进行贴片。
基板
パッド
镀锡
基板
パッド
镀锡
基板
焊盘
焊盘
基板
〈面积比检查〉
〈无镀锡〉
〈镀锡面积异常〉
第 2 部 功能详细篇 第 12 章 选项组件
12-61
12-12-3 设置
12-12-3-1 设置镀锡偏移校正的使用／不使用
在设置画面上选择“设定组”－“选项使用单元”，设置镀锡偏移校正的使用／不使用。
图 12-12-3-1
在设置画面上的选项使用单元
12-12-3-2 贴片时忽略镀锡识别错误
用户级别为“修理工程师”者，可在“选项使用单元”上设置“贴片时忽略镀锡识别错误”。
在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别错误，则会放弃
对与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序的贴片位置摄像机跟踪功能无
效。
第 2 部 功能详细篇 第 12 章 选项组件
12-62
12-12-4 设置镀锡偏移校正参数

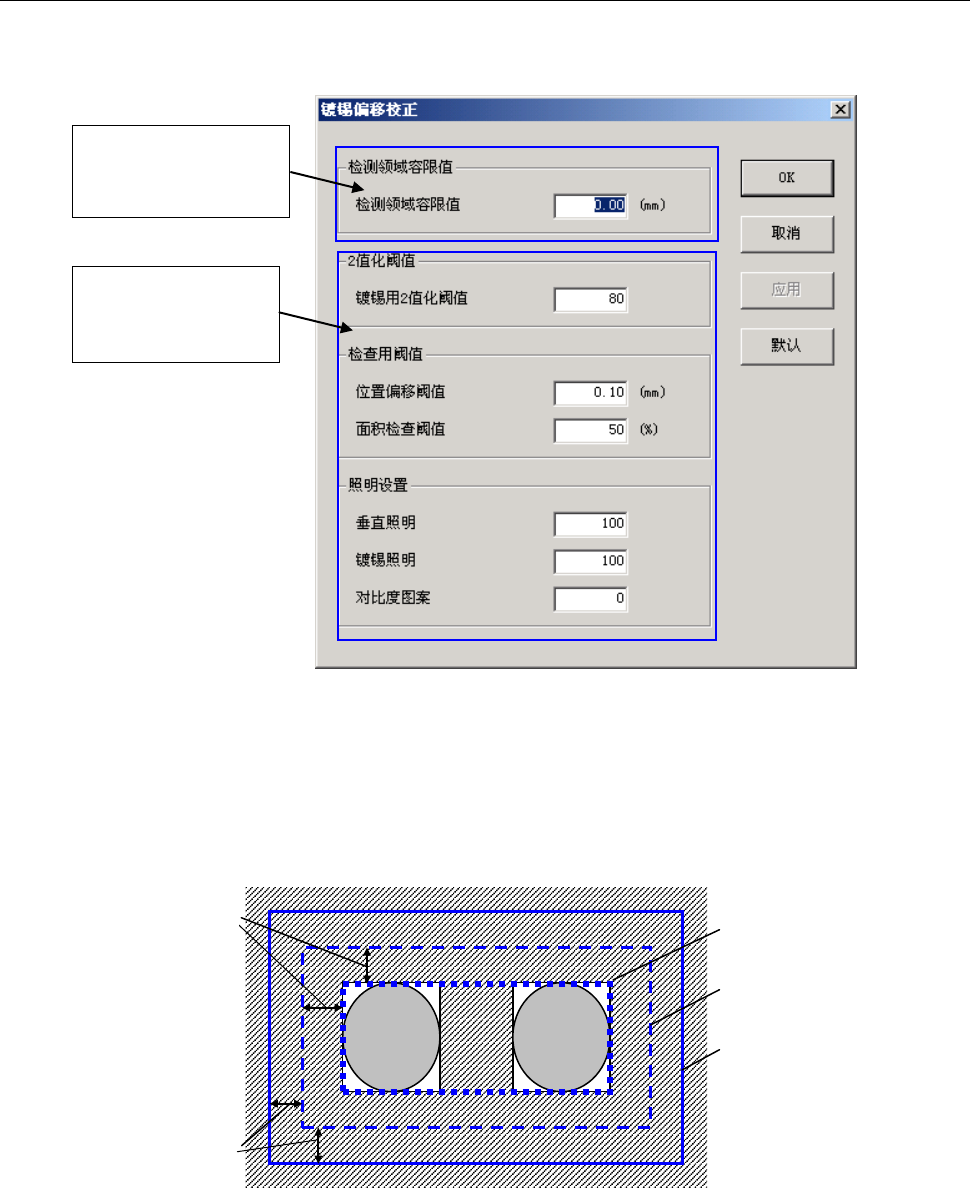

从“使用单元”选择“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。可在该画面上设
置“检测领域容限值”、变更示教用参数的初始值。
图 12-12-4-1 设置检测容限值画面
12-12-4-1 设置检测范围补偿
通过“设置组”－“设置镀锡偏移校正”的“设置检测领域容限值”设置检测范围的偏移值。检测
范围需要大于“位置偏移检测值”算出的范围时，请输入该值。镀锡识别，可在位置偏移检测值加补偿
值的范围内进行。
图 12-12-4-1-1 检测范围示意图
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。但，扩大检测范围后，可能会检测出识
别对象外的镀锡等错误，造成识别不稳定。
デフォルト検出領域
镀镀外形
検出領域
位置ずれ検査値
検出範囲マージン
设置镀锡检测领域
容限值
变更示教用参数的
初始值
位移检测值
检测领域容限值
镀锡外形
检测领域默认值
检测范围
