第 2 部 功能详细篇 第 10 章 设备运行信息
10-9
10-4 各贴片头的运行信息
10-4-1 各贴片头的运行信息
显示各贴片头的运行信息。
从菜单栏中选择“窗口(W)”/“各贴片头的运行信息”，则显示图10-4-1-1。
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 总贴片数 计算贴片成功的次数。
３ 交换吸嘴 计算吸嘴更换成功的次数。
４ 警告级别 显示警告级别。
５ 错误级别 显示错误级别。
６ 吸嘴交换失败 计算更换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ LA 识别 计算激光识别错误。
10 图像识别 计算图像识别错误。
11 芯片站立 计算芯片站立错误。
12 异类元件 计算异类元件错误。
13 验证/SOT 计算验证/SOT 错误。
14 共面 计算共面性错误。
15 姿势检查 计算姿势检查错误。
16 贴片前有无元件的检查 计算贴片前有无元件的检查错误。
图 10-4-1-1 各贴片头的运行信息
第 2 部 功能详细篇 第 10 章 设备运行信息
10-10
10-4-2 贴片头更换次数的设置
从菜单栏中选择“数据”/“次数设置”/“各贴片头”，则显示图10-4-2-1。
更换贴片头吸嘴时，将已更换的贴片头吸嘴的更换次数设置为“0”，则可进行初始化。

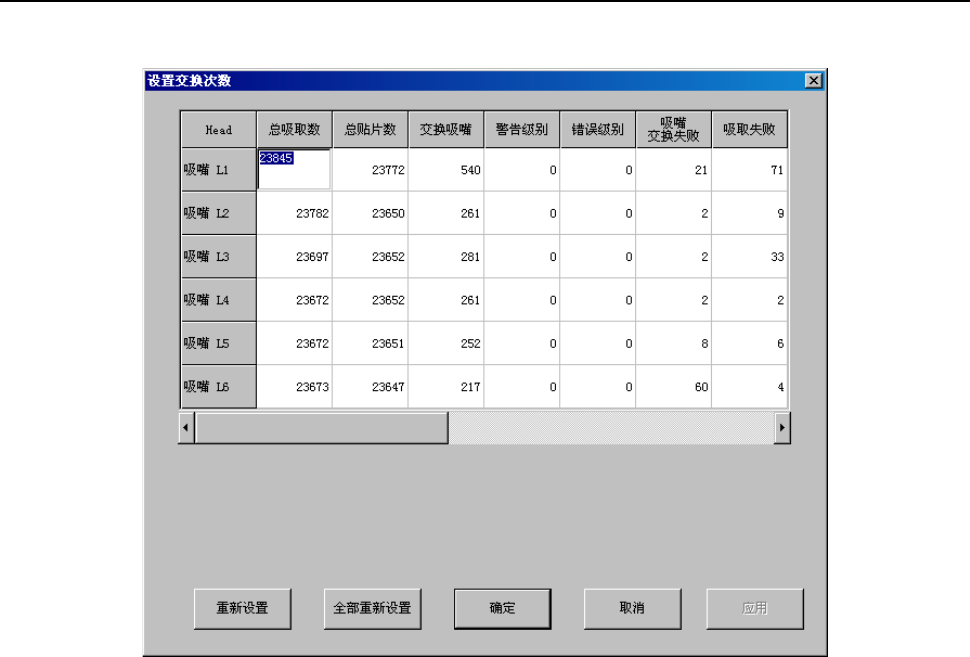

图 10-4-2-1 更换次数的设置
按下“确定”按钮，确定设置数据，并结束更换次数设置画面。
按下“取消”按钮，复原原数据，并结束更换次数设置画面。
按下“应用”按钮，确认已设置的数据。
第 2 部 功能详细篇 第 10 章 设备运行信息
10-11

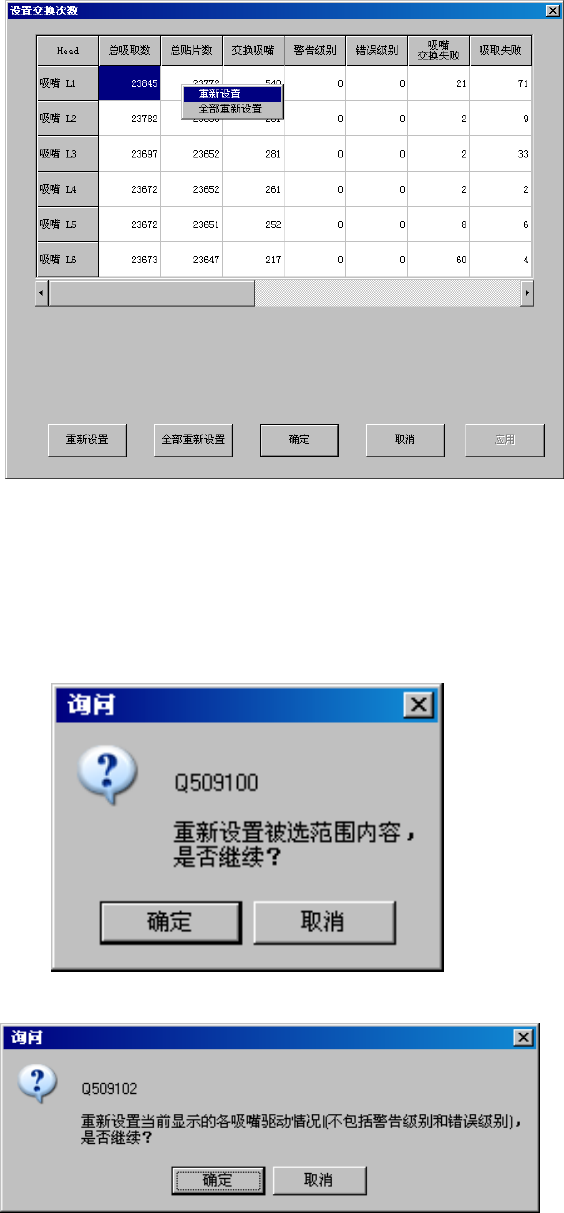

图 10-4-2-2 选择重新设置
◆ 通过选择“重新设置”按钮或“全部重新设置”按钮，可进行数据的重设处理。
此外，也可右击跟踪球，从显示一览表中选择重设(图10-4-2-2)
选择“重设”或“全部重设”，则显示如下的询问。
图 10-4-2-3 选择了重设时的询问
图 10-4-2-4 选择了全部重设时的询问
按下“确定”按钮，则重设数据、或重设全部数据。
按下“取消”按钮，则不重设数据。
