第 1 部 基本篇 第 4 章 制作生产程序 4- 109 侧面照明 (4 方向 ) VCS 上层 透射照明 (4 方向 ) VCS 下层 透射照明 (4 方向 ) 图 4-3-7-7-1 VCS 设备 同轴照明 后侧
第 1 部 基本篇 第 4 章 制作生产程序
4-108
4-3-7-7 VCS 的构造
KE-2070、2080、2080R元件用的照明大致分为以下3种：
●反射照明(标准照明时为红色)
●侧面照明(BGA、FBGA用照明，为蓝色、红色)
●透射照明(特殊照明，为绿色)
1) 反射照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是由同轴照明(半透半反镜照明)、下方照明，红色侧面照明(上下层)3个照明区构成的红色照明。
是除去BGA元件的元件默认照明，由于是从3个方向照明，因此即使象镜面引脚、镀锡引脚等很难
检测的引脚也不易受引脚材质、加工、涂层的影响，可进行稳定的元件摄像。
2) 侧面照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是用于识别基板型BGA(FBGA)
※1
焊球的照明。从球的横向进行照明(通常为蓝色)。
此外，侧面照明有通常的蓝色侧面照明(上下层)和红色侧面照明(上下层)
※2
，但蓝色侧面照明和
红色侧面照明不能同时亮灯。
※1 基板型BGA： 为一般的BGA，球体明亮，背景为暗色。与此相反，背景颜色明亮的BGA被
称为陶瓷型BGA。
※2 红色侧面照明： 对基板型BGA(FBGA)的背景 (保护层和插入件)使用蓝色材料的元件，在蓝
色侧面照明、背景发光时使用此照明。
3) 透射照明(参见图 4-3-7-7-1、图 4-3-7-7-3)
反射照明是把不能识别的不发光元件，用元件的阴影图像来定中心的照明。由配置在VCS前后的V
CS透射照明前后，以及配置在VCS左右的VCS透射照明左右2个照明块所构成的绿色照明。
第 1 部 基本篇 第 4 章 制作生产程序
4-109

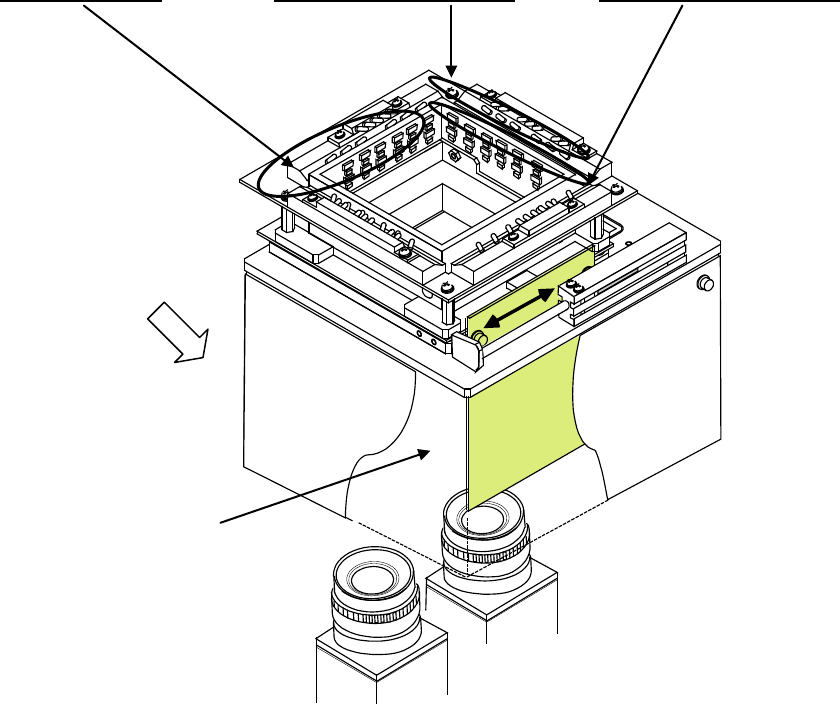

侧面照明(4 方向) VCS 上层透射照明(4 方向) VCS 下层透射照明(4 方向)
图 4-3-7-7-1 VCS 设备
同轴照明
后侧
第 1 部 基本篇 第 4 章 制作生产程序
4-110

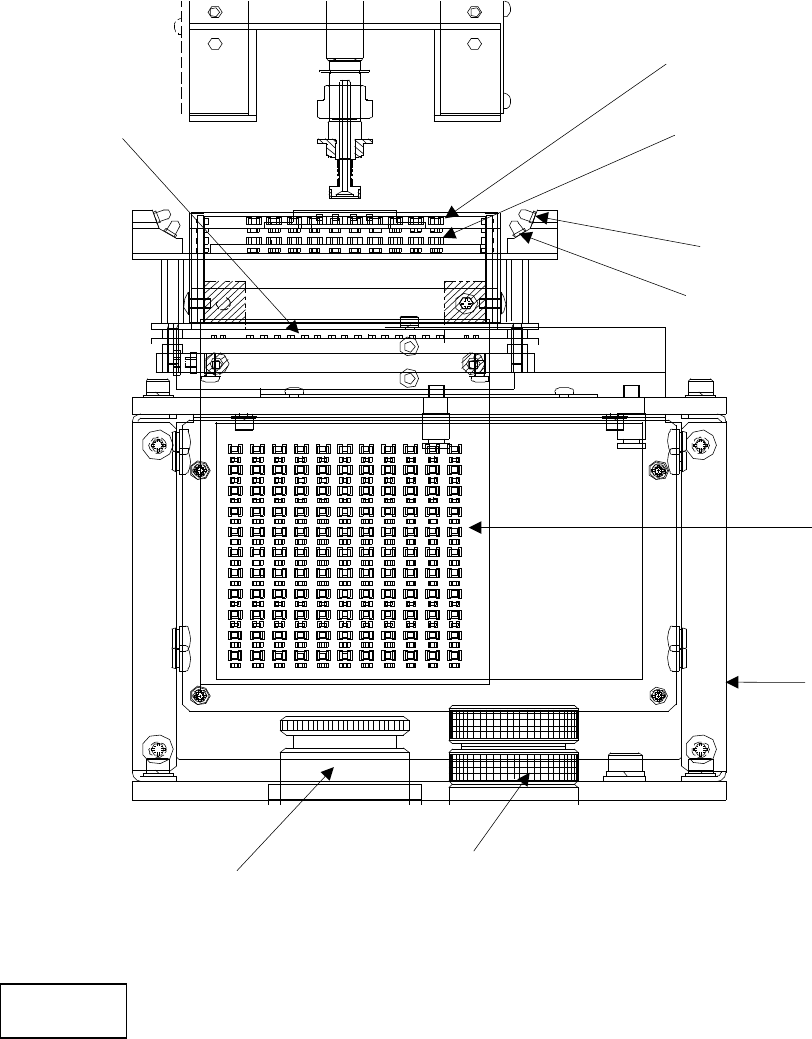

注)*记号表示反射照明时的设备。
图 4-3-7-7-2 反射、侧面照明设备
侧面照明 1*
(上层透射照明左右)
下方照明*
照明设备
正面图
侧面照明 2*
(下层透射照明左右)
同轴照明*
高分辨率摄像机用镜头(选购件)
标准摄像机用镜头
