第 1 部 基本篇 第 2 章 生产
2-104
5) 元件用完供给装置的跟踪及吸取位置校正
① 跟踪对象的吸取送料器
可对所有发生重试超次、或元件用完的带状送料器、管状送料器、散装送料器等供料装置进
行跟踪。但不包含已被设定为“不使用”的装置。
② 进入跟踪模式的方法
按下HOD的CAMERA、贴片头、HMS的装置键后，可进入跟踪模式。
③ 其他操作
其他操作与吸取位置跟踪相同。
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
6) 详细信息
按下“详细信息”按钮后，会显示发生错误的贴片头列表。

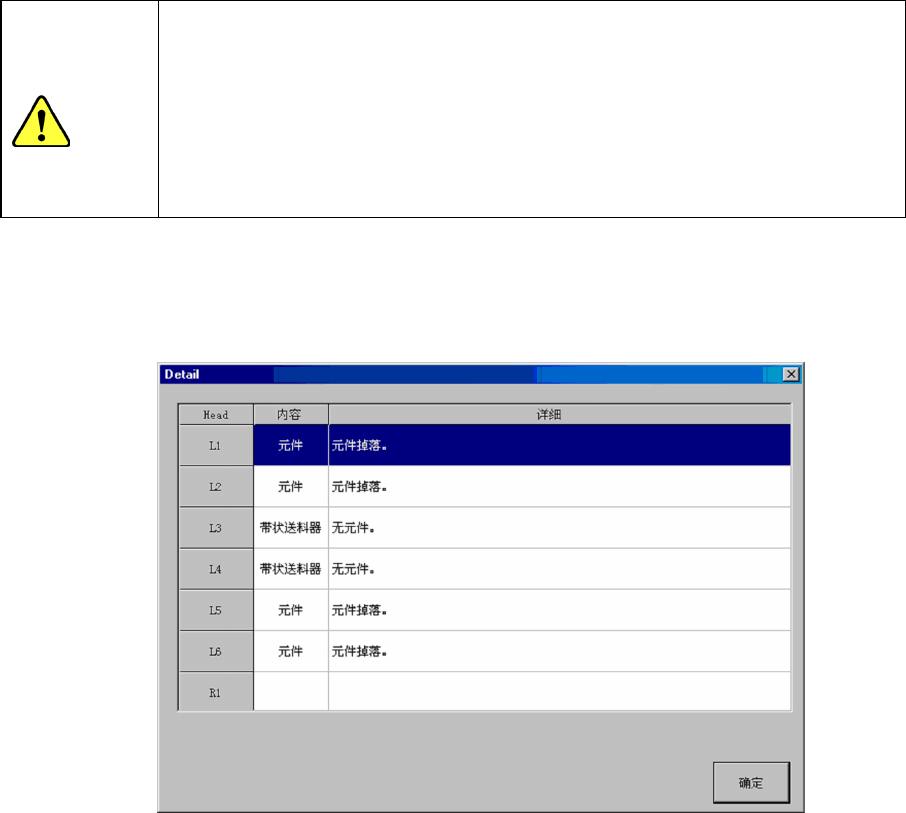

图 2-11-1-3 详细信息画面(显示例.KE-2080)
◇ 关于错误内容的详细情况，请参见“2-10-5 重试列表”。
<OK> 按下该按钮，关闭错误详细信息画面。
<START> 按下该按钮，关闭错误详细信息画面及元件用完画面，生产重启。
<STOP> 按下该按钮，关闭错误详细信息画面，显示中断选择时的画面，并询
问是否中断生产。
注意
第 1 部 基本篇 第 2 章 生产
2-105
7) 设置元件数量
补充元件后，请根据需要设置元件数量(参见“2-10-1 设定元件数量”)。
8) 未选中操作选项的“无元件供给时暂停”时
对可贴片的所有元件进行贴片后，在释放基板前，会显示如下画面。

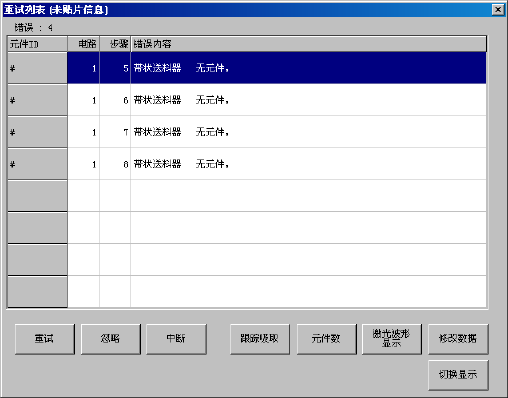

图 2-11-1-4 重试一览显示(供给装置信息)
●重试：将所有元件的剩余数补满后，从该吸取贴片循环起重启生产。
●忽略：忽略错误内容，生产下一张基板。
●中断：中断生产。
●跟踪吸取：进行吸取位置校正处理。
●元件数：设置元件数量。
●激光波形显示：显示激光波形。详细情况请参见“2-11-8 激光脏污”。
●切换显示：切换“未贴片信息”、 “供给装置信息”画面。
●修改数据：可修改元件数据。
第 1 部 基本篇 第 2 章 生产
2-106
2-11-2 发生错误
如果选中操作选项“生产(暂停)”标签的“发生错误时暂停”，当发生重试超次、激光识别错误、
图像识别错误时，将显示如下画面，并进入暂停。
图 2-11-2-1 发生错误时的画面(显示例.KE-2080)
按<START>开关，开始生产运行。
按<STOP>开关，显示中断的询问对话框，并转到生产中断运行。
1) 生产重启模式
生产操作的重启方法有“重试”和“跳过”两种模式。
重启模式 生产操作重启时的运行
重试
从发生错误的元件的吸取贴片循环起，重启生产。
忽略 忽略发生错误的元件的吸取贴片循环，从下一个吸取循环重启生产。
选择重试时，如果发生错误的供给装置的元件用完，则显示如下信息。
图 2-11-2-2 确认信息
