第 1 部 基本编 第 2 章 生产
2-94
每次测量结束后，对1mm以下元件会显示询问。
连续检查中会显示连续检查的元件内容/吸取位置/激光高度，依次检查的处理内容。
图 2-10-6-3-3 激光高度连续检查
① 激光高度检查结果
检查后，在激光高度检查结果中显示结果值。短边、长边表示第1次、第2次检测出的各元件
的最小宽度的数据。短边及长边的状态仅在“OK”时有效。
图 2-10-6-3-4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败(参见第9章“2-3激光控制”)
● 外形
显示定心成功时激光检测出的宽度。
● 角度
显示定心时的元件角度。
第 1 部 基本编 第 2 章 生产
2-95
② 整体进展情况
显示当前的进展情况。
图 2-10-6-3-5 进展情况显示
要强行中止检查时，按<停止>开关后显示如下信息。单击“是”，可中断检查。
图 2-10-6-3-6 询问结束检查
检查结果为“‘OK’以外的错误时”，会显示如下询问。单击“是”，进入单独检查模式。
图 2-10-6-3-7 连续检查错误
指定的全部元件的检查结束后显示如下画面。
请单击「确定」。
图 2-10-6-3-8 结束检查
第 1 部 基本编 第 2 章 生产
2-96
3) 单独检测激光高度

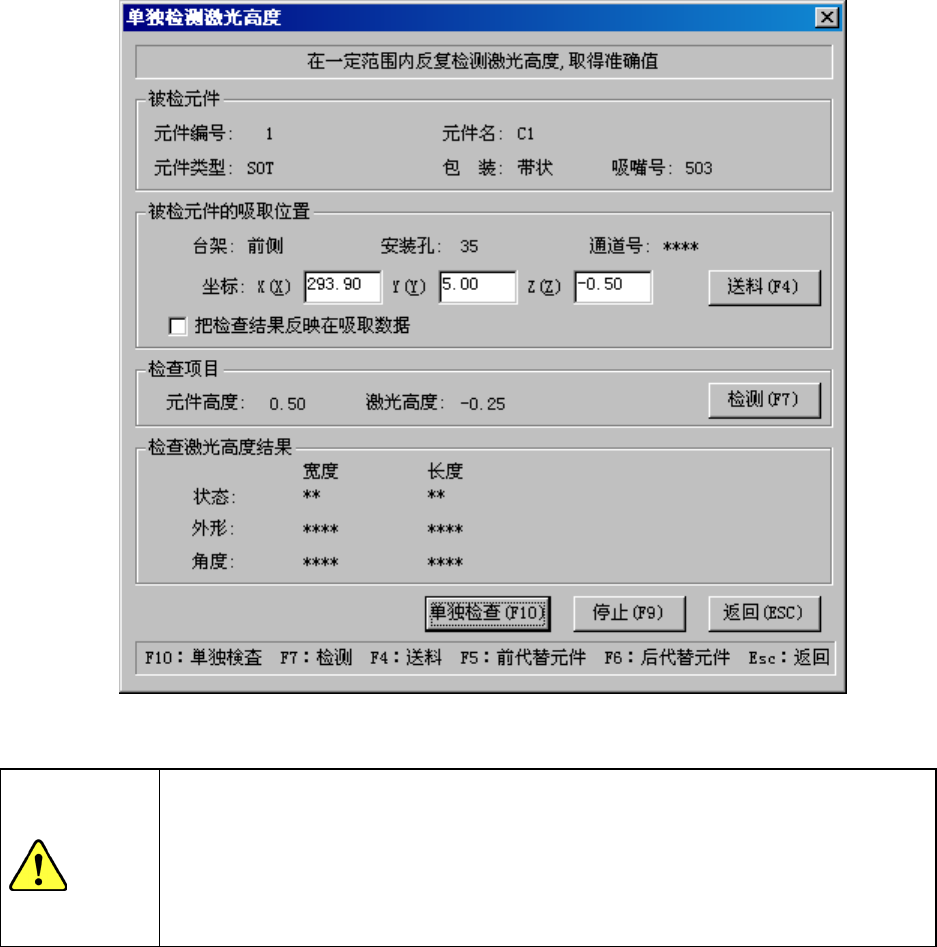

在连续检查中出现错误转换为单独检查时，会显示如下的激光高度单独检查画面。
选择“单独检查”按钮即可进行检查，检查结束后显示检查结果。
选择“检测”按钮即可进行检测，检测结束后会显示检测结果。
图 2-10-6-3-9 激光高度单独检查
点击“单独检查”或“检测”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在点击 “单独检查”或“检测”前，请务必确认无人在进行装置内部的作业。
在点击 “单独检查”或“检测”前，请确认装置附近没有会受到人身伤害的人。
在点击 “单独检查”或“检测”前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
注意
