第 2 部 功能详解篇 第 6 章 通用图像
6-4
6-2 通用图像的输入项目
在“元件数据”里设置元件的通用图像后，“通用数据”的表格上将会显示“元素要素”按钮。

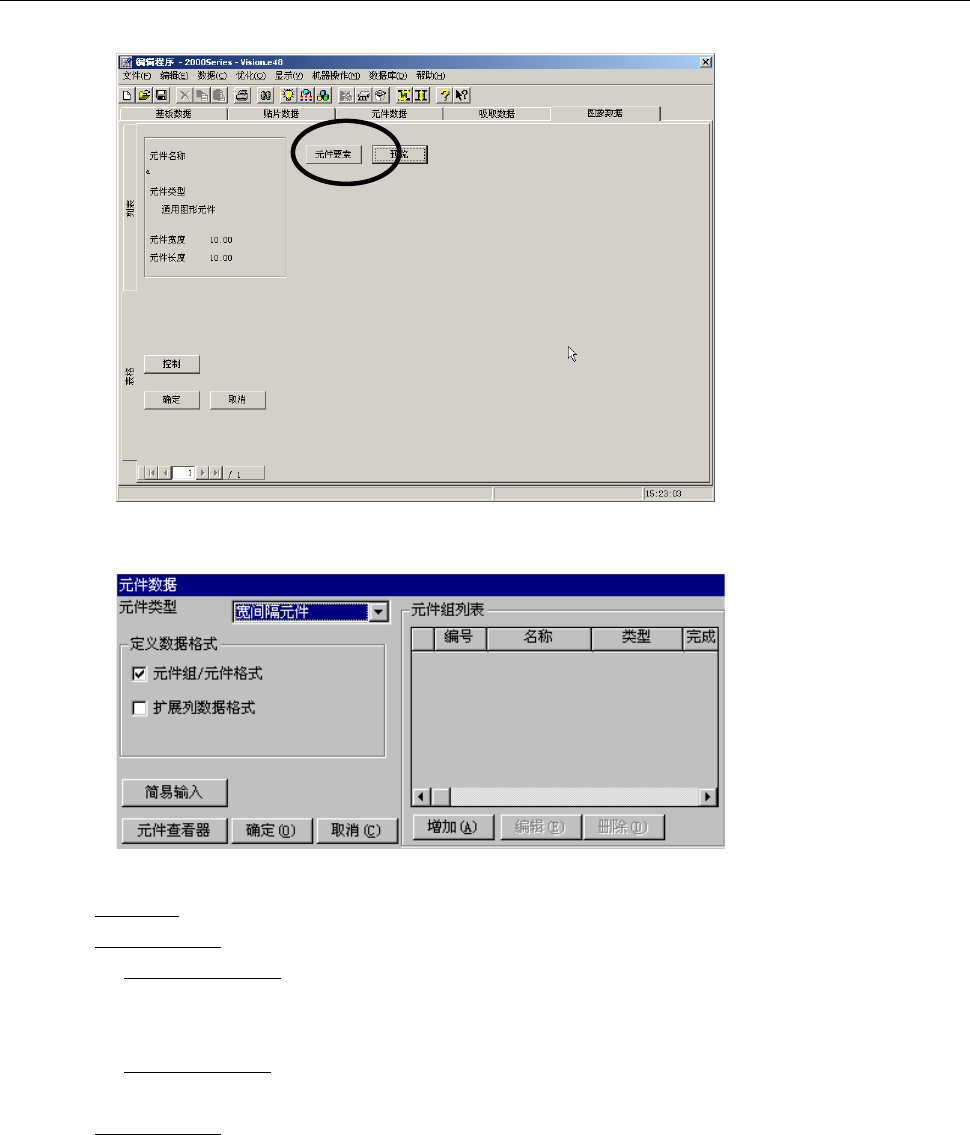

图 6-2-1 通用图像元件的表格画面
点击“元件要素”按钮后，将显示如下通用图像元件数据的制作画面。
图 6-2-2 制作通用图像元件数据的初始画面
●元件类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件组/元件格式：是指定引脚、球等识别要素(元件)，定义(间距、数量)相同识别要素的集
合(元件组)，指定该组的方向、位置的数据定义。在制作“多引脚元件”
和“复合阵列元件”数据时选择。
◇扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球、平面)
的数据定义。在制作
“随机配置元件”数据时选择。
●元件组一览表： 用一览表来显示制作完成的元件组。
制作新建元件组时，请单击“追加”按钮，并在已存在的元件组编辑上单击“编辑”按钮。
第 2 部 功能详解篇 第 6 章 通用图像
6-5
6-2-1 元件组/元件格式的制作
在图6-2-2的画面中单击“追加”按钮，显示如下画面。

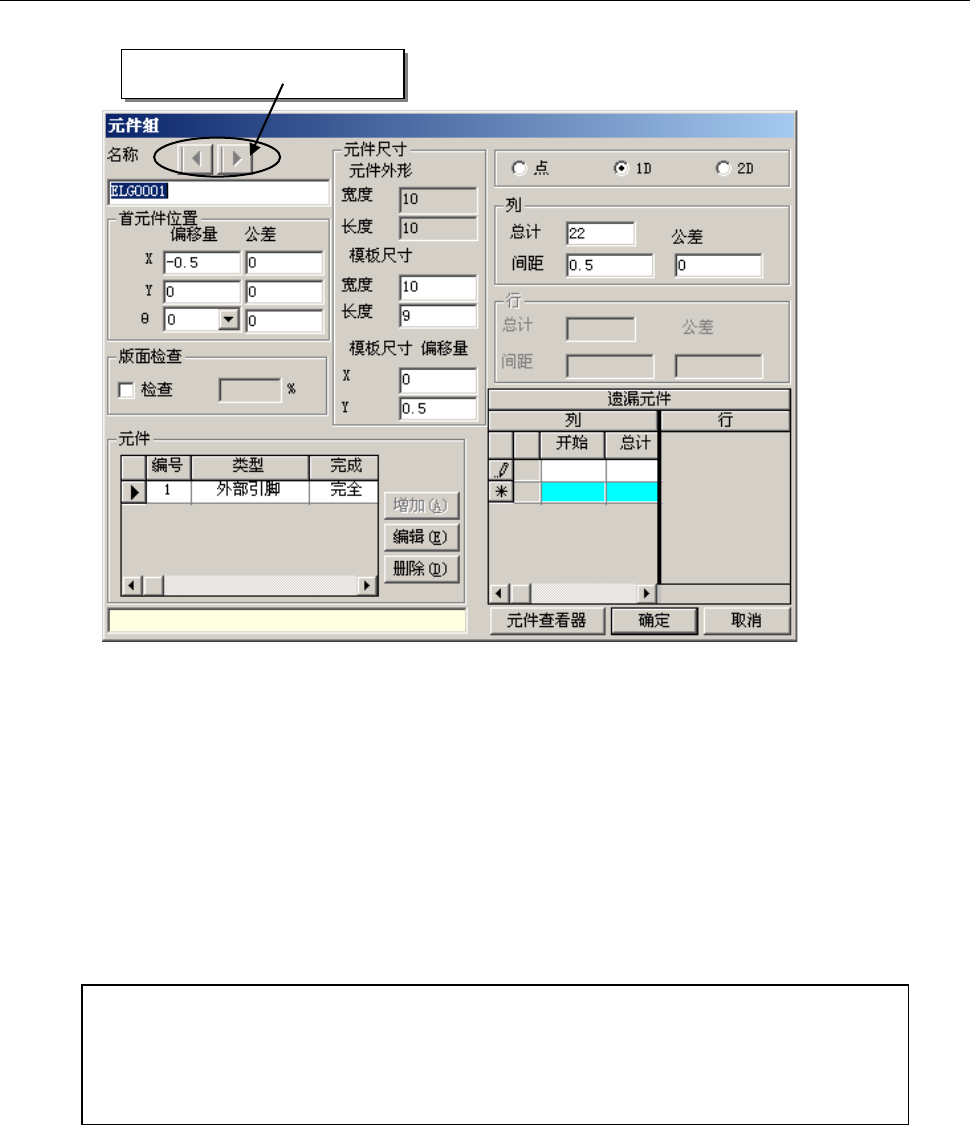

图 6-2-1-1 元件组制作画面
1) 名称：请输入元件组名，英文、数字字符最多 32 个。
2) 首元件位置：输入由元件识别中心位置到首元件的距离。
●偏移量
◇X，Y： 当为多引脚元件时，输入到首元件的顶端中心的距离；当为复合阵列元件时，输入到
首元件中心的距离。
※ 请正确输入尺寸。如果元件组之间的尺寸误差超过±0.05mm，则有可能无法识别。
◇θ： 仅当多引脚元件时输入。引脚在下边时输入“0°”；在右边时输入“90°”；在上边时
输入“180°”；在左边时输入“270°”。
※首元件
· 多引脚元件：和QFP等的考虑方法一样，当元件组在下边时为最左、右边时为最下，
上边时为最右，左边时为最上的元件。
· 复合阵列元件：为元件组左下的元件。
●公差： 可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。有关“元
件”内的所有的“容差”，请使用“0”。
显示上、下一元件组数据。
第 2 部 功能详解篇 第 6 章 通用图像
6-6
例 1)多引脚元件
例 2)复合阵列元件
3) 版面检查
设定相对于引脚间距或球间距的中心偏差的容许范围。
4) 元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见6-3章)。
●元件外形：显示“元件数据”中输入的值。
●模板尺寸：输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量,可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目,若用户不输入,则显示元件外形尺寸。
5) 点、1D、2D
●点：在元件组仅存在一个元件时选择。
●1D：象引脚元件一样，当元件呈1列排列时选择。
●2D：BGA元件等，当元件呈纵横方向排列时选择。
6) 列、行
选择了1D或2D情况时，输入引脚或球的个数和间距。
7) 遗漏元件
在元件组内有遗漏时，按距离首元件近的顺序来设定遗漏信息。对于1列或1行，最多可设定4个
遗漏信息。
Bottom View
元件组
+
首元件的配置位置(θ=0°)
首元件的配置位置
元件识别中心位置
元件组
元件识别中心位置
