第 2 部 功能详细编 第 9 章 手动控制 9- 30 9-4-4 供给装置 9-4-4-1 MTC 控制 从菜单栏中选择 “控制” / “供给装置 (F) ” / “ MTC 控 制”，则显示如 下的 MTC 控制画面。 图 9-4-4-1-1 M TC 控制 (1) 控制项目 按下按钮来选择 控制项目。 图 9-4-4-1-2 (2) 控制位置 按下按钮选择控 制时的位置。 仅在控制项目中 的“吸取滑梭” 被选中时，才 可进行该设…
第 2 部 功能详细编 第 9 章 手动控制
9-29
(3) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
① 透射照明控制、侧面照明控制、下方照明控制、同轴照射照明控制、全照明控制
选择控制项目后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”按钮或按
下“F3”键、“F4”键、“F5”键来进行控制。
选择控制项目后，再选择“设置(S)”按钮或按下“F6”键，显示照明设置画面。
在照明设置画面中可选择照明与光量。
图 9-4-3-1-2 照明设置画面
选择“确定”按钮后，以后打开时，将显示该设置内容。
选择“关闭”按钮，则设置内容无效。
② 极性控制
控制极性的正/反。
控制项目的“极性控制”被选中时，选择“正(1)”按钮、“反(2)”按钮、“正/反(3)
”按
钮或按“F3” 键 、“ F4”键、“F5”键进行控制。
③ 照明单元位置
将照明单元移动到 Standard 侧或 Option 侧。
控制项目的“照明单元移动控制”被选中时，选择“STD(S)”按钮、“OPT(O)”按钮、
“STD/OPT(／)”按钮或按“F3” 键 、“ F4”键、“F5”键进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-30
9-4-4 供给装置
9-4-4-1 MTC 控制

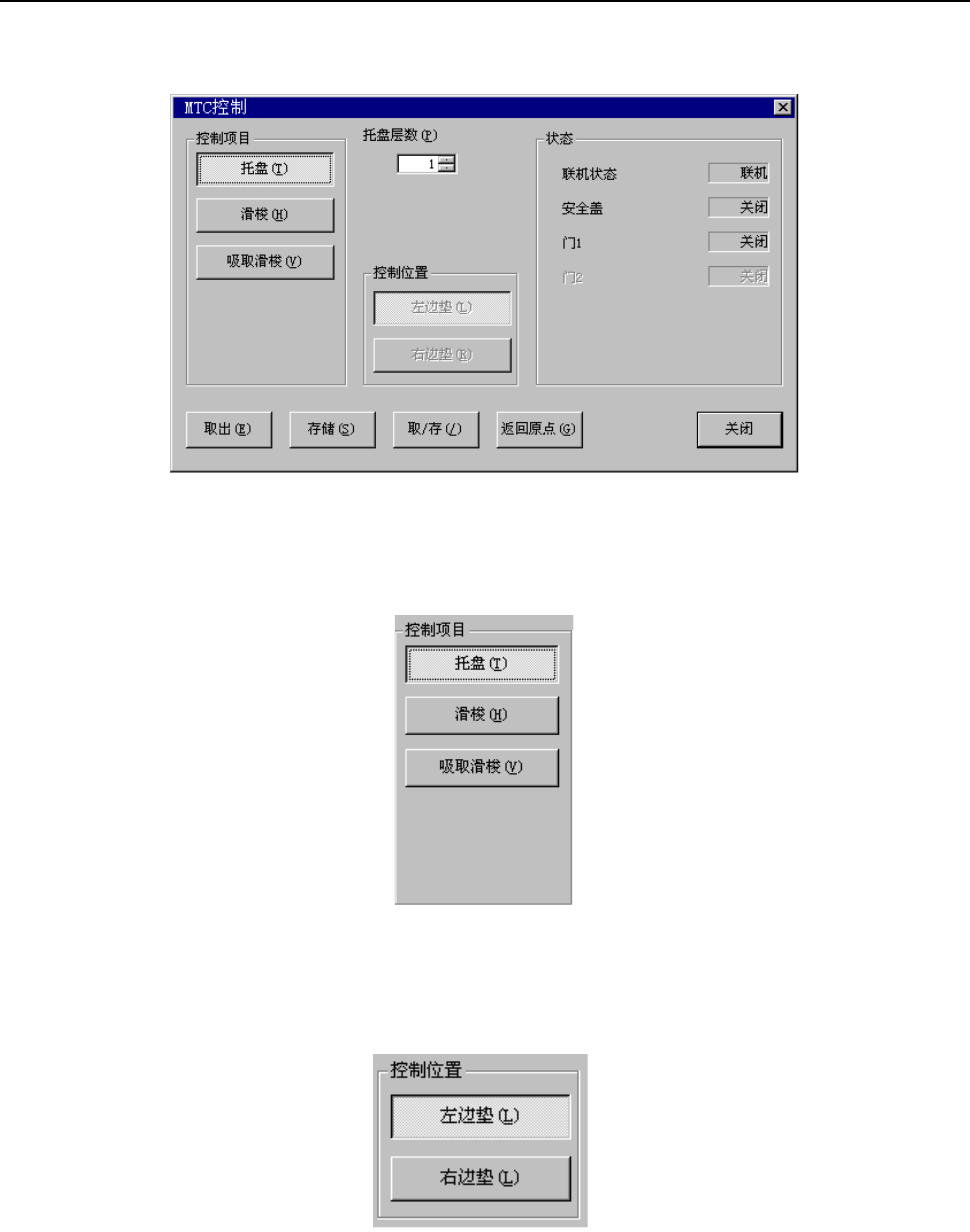

从菜单栏中选择“控制”/“供给装置(F)”/“MTC控制”，则显示如下的MTC控制画面。
图 9-4-4-1-1 MTC 控制
(1) 控制项目
按下按钮来选择控制项目。
图 9-4-4-1-2
(2) 控制位置
按下按钮选择控制时的位置。
仅在控制项目中的“吸取滑梭”被选中时，才可进行该设置。
图 9-4-4-1-3
第 2 部 功能详细编 第 9 章 手动控制
9-31
(3) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1) 托盘
控制托盘的取出/存储。
控制项目的“托盘”被选中时，选择“取出(E)”按钮、“存储(S)”按钮、“取/存(／)”按
钮或按下“F3”键、“F4”键、“F5”键来进行控制。
2) 滑梭
控制滑梭的取出/存储。
控制项目的“滑梭”被选中时，选择“取出(E)”按钮、“存储(S)”按钮、“取/存(／)”按
钮或按“F3”键、“F4”键、“F5”键进行控制。
3) 吸取滑梭
控制吸取滑梭。
控制项目的“吸取滑梭”被选中时，选择“ 开 (E)”按钮、“关(S)”按 钮、“开 ON/关OFF(／)”
按钮或按“F3”键、“F4”键、“F5”键进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
连续显示连线状态、门的开关状态及外罩的开关状态。
