第 1 部 基本篇 第 2 章 生产
2-9
2-3-2 装置的结束方法
１) 请按命令按钮中的退出按钮。
按下该按钮。
按下退出按钮后如还有未保存的生产程序时，会显示可能丢失生产程序的提示。
若要保存程序请选择[取消]，中断结束处理，返回到桌面。
２) 在系统结束前，会显示确认设置各自的 I/O 安全方向的信息。
图 2-3-2-1 确认设置安全方向的信息
按下 后，进行各种安全方向的设置。如果按下 ，则不进行安全方向的设置而直
接进入下一步。
３) 显示确认结束的信息(图 2-3-2-2)。请按下<确定>按钮。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2-3-2-2 确认结束系统的信息
４) 显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
请务必在进行上述退出操作后再切断电源(向左旋转主开关)。不实行退出
操作而切断装置电源，可能下次无法启动。
第 1 部 基本篇 第 2 章 生产
2-10
2-3-3 停电对策
2-3-3-1 UPS（Uninterruptible Power Supplies，不间断电源装置）
本机为防止因突然停电而损坏计算机数据及系统软件，作为备用电源，安装了不间断电源装置(U
PS)。因此，即使停电，也可避免破坏或丢失数据，安全可靠地退出系统。
2-3-3-2 停电时的处理
当主机的供电出现异常时，UPS的电源监视功能将自动启动。
恢复系统时，需重新接通电源。
请先保存生产程序、生产管理信息、生产重启时所必须的信息及装置管理信息等，然后关闭系统，
切断电源。
当超过一定时间未进行操作时，应保存当时的数据，进行关闭系统的处理。
步骤 1. 自动关机的准备
当系统检测出电源异常时，会显示如图2-3-3-2-1画面。
当UPS检测出电源异常时，会显示如图2-3-3-2-2画面。
此时，如果不进行任何操作，剩余时间倒计时，到“0”时，会显示自动关机画面(图2-3-3-2-3)。
也可在图2-3-3-2-2的画面上单击“取消”，手动关机。

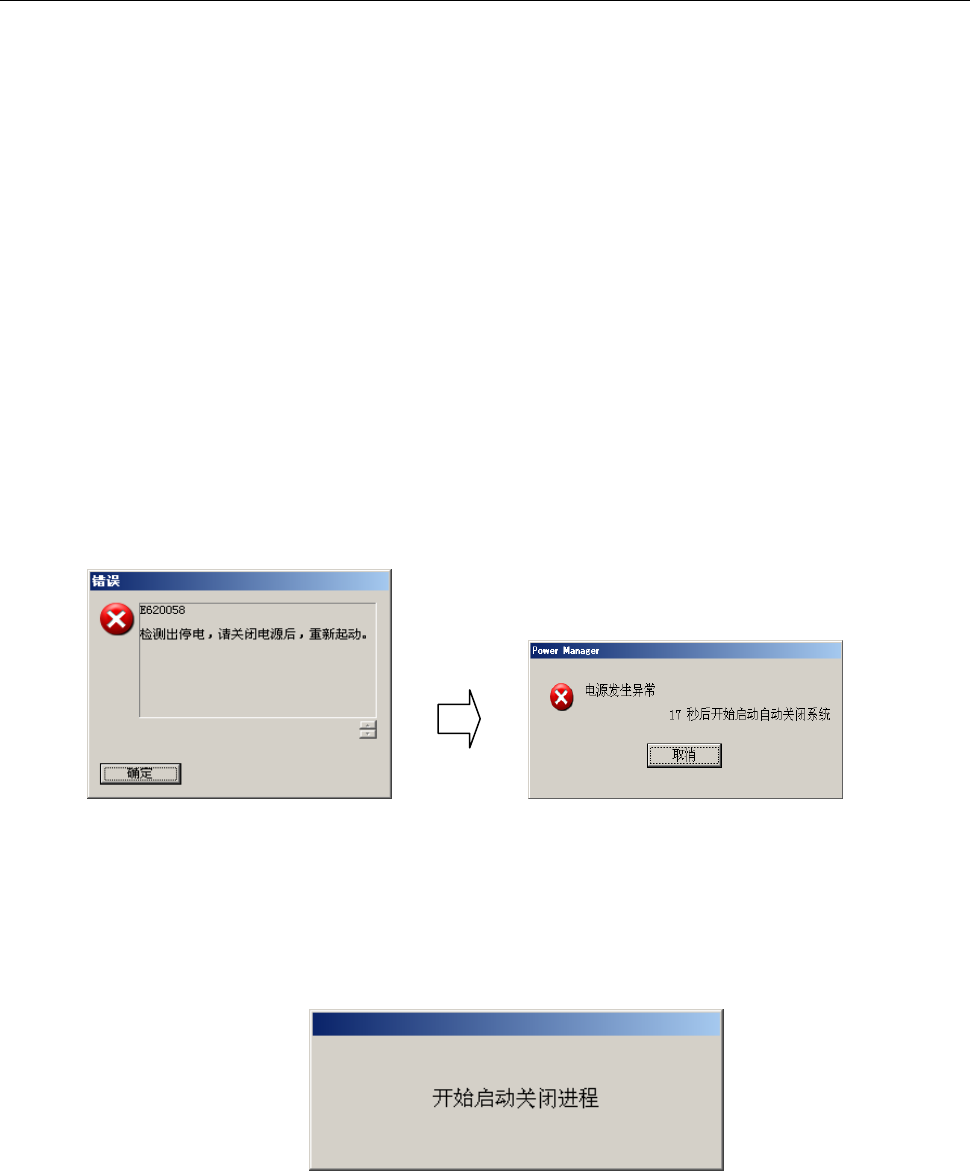

图 2-3-3-2-1 检测到停电时的画面(1) 图 2-3-3-2-2 检测到停电时的画面(2)
◇ 选择［取消］时
当生产中的装置处于运行状态时，按下“取消”按钮后，会中断运行。
此时，由于所设定的时间(出厂设置：约5分钟) 过后运行将被中断，所以，请在这段时间内手动
保存数据、并关闭系统。在该设定时间未手动关闭，则会自动关闭。
图 2-3-3-2-3 开始关机
第 1 部 基本篇 第 2 章 生产
2-11
步骤 2. 保存文件
继续作业的必要信息保存到临时文件中之后，自动关闭应用程序。

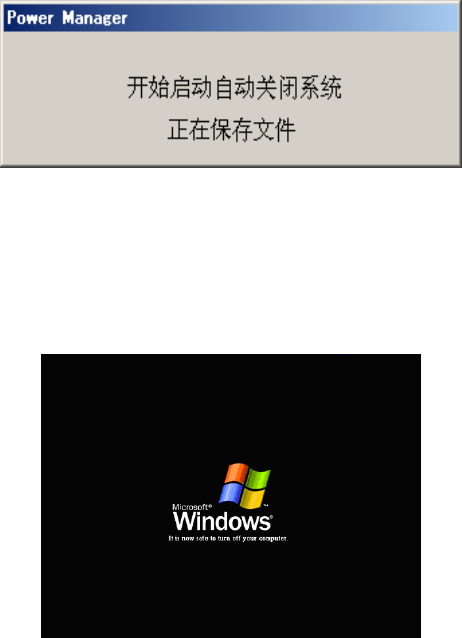

图 2-3-3-2-4 正在保存时的画面
步骤 3. 关机处理
① 切断电源的准备
关闭应用程序后，Windows XP开始关机，变成可切断电源的状态，显示下列画面后，请切断电源。
图 2-3-3-2-5 关机画面
② 从 UPS 切断供电
未用“手动”切断主机主电源时，“在大约3分钟后，UPS供电将自动切断”。
