第 1 部 基本篇 第 2 章 生产
2-34
2-7-1-5 其他调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输入基
板传送传感器延迟时间。
此外，在使用异形基板等时，也可以改变挡块及基板检测传感器的位置(Y方向)。
1) 基板传送传感器的延迟时间
<设定步骤>
(1) 请选择“机器设置”中的“基板传送”。
(2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见第8章 8-5-10-8 基板传送)
如果基板检测传感器的位
置，不会刮到基板缺口处
时，则无需输入延迟时间。
图 2-7-1-5-1
2) 挡块
当基板前端有缺口使得基板定心不稳时，请移动挡块。
移动方法请参照第2章7-1-3节No.4。
挡块组件移动后，请重新设定“机器设置”中的“外形基准的位置”。
3) 基板检测传感器
<位置变更步骤>
(1) 请拧松固定传感器架
42
的螺栓
43
，沿着长孔向 A 方向移动。
(2) 调整后请再把螺栓钮
43
拧紧。
(3) 请确认手动控制的传送系统、或程序编辑中的传送，是否可安装基板。
*要改变IN传感器①和OUT传感器②在B方向的检测位置，需要改变传感器架 的安装。
图 2-7-1-5-2
42
① ②
B
A
43
A:缺口长度
42
第 1 部 基本篇 第 2 章 生产
2-35
2-7-2 元件供给部分的准备
请在统一更换台车、或固定的送料器台架上安装送料器。
安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。
2-7-3 ATC 的准备
请确认“机器设置”的设定与ATC中设定的吸嘴编号是否一致。
<ATC 吸嘴安装、拆卸步骤>
1. 请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
3. 请把吸嘴⑨的平直部分与 ATC 支架的长孔对准，进行吸嘴⑨的安装或拆卸。
图 2-7-3-1
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重
新设定“机器设置”中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致
故障的发生。)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
ATC 托架①
滑板②打开的状态
吸嘴
⑨
平直部分
第 1 部 基本篇 第 2 章 生产
2-36
2-8 生产画面
2-8-1 生产画面的启动

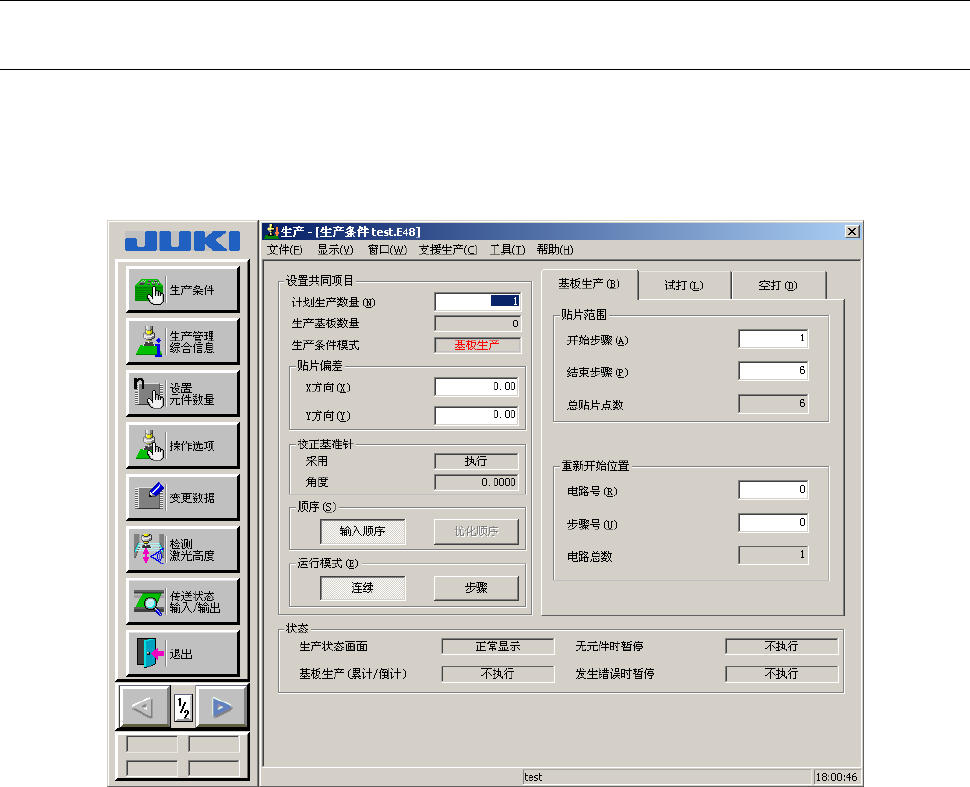

在主画面上选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则会显示如
下的生产条件设定画面。
请指定生产条件(参见“2-8-2 生产条件画面”)。
图 2-8-1-1 生产画面
