第 2 部 功能详细篇 第 12 章 选项组件 12 - 23 12 - 9 共面性 处理 12-9-1 功能概要 本设备是利用扫 描型激光变位仪 来检测电子元 件共面性的装置 。 扫描型激光变位 仪， 是用受光镜将照 射到测量对象 的光斑所反射、 散射的光进行聚 光， 通过在位 置传感器上制作 光斑图像，以非 接触方式测量 变位的仪器。 以一定的速度沿激光扫描方向 (X 方向 ) 和直行方向 (Y 方向 ) 移动被 测量元件，进行元件…
第 2 部 功能详细篇 第 12 章 选项组件
12-22
3) 吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件表面顶靠部分的高度等。
① XY坐标：
以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。为了在
生产中吸取时包含臂长度补偿量，示教时要使得夹持吸嘴的臂尖端在元件侧面以外的位置。按HO
D的ENTER键确定示教坐标后,逆向校正坐标将反映在吸取数据中。用摄像示教开始,在示教中切换
到Head时，不包含校正值。
② Z坐标：
以吸嘴尖端(固定臂尖端＝与通常的吸嘴尖端同一高度)为基准。为了在生产时吸取包含臂长度的
补偿量，示教时要求使夹持吸嘴的臂尖端位置在元件上部的高度。
4) 在 ATC 上的安装方向
将夹持吸嘴安装到ATC上，使从正面看ATC装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂(图②)
在前侧。
つめ深さ
②
①
卡爪深度
第 2 部 功能详细篇 第 12 章 选项组件
12-23
12-9 共面性处理
12-9-1 功能概要
本设备是利用扫描型激光变位仪来检测电子元件共面性的装置。
扫描型激光变位仪，是用受光镜将照射到测量对象的光斑所反射、散射的光进行聚光，通过在位
置传感器上制作光斑图像，以非接触方式测量变位的仪器。
以一定的速度沿激光扫描方向(X方向)和直行方向(Y方向)移动被测量元件，进行元件的3维形状
测量，得出由各像素组成的高度信息的距离图像。
◇ 本装置根据贴片机预先发送的元件信息，利用得出的距离图像来判断元件的优劣(电极的高度检
查)。

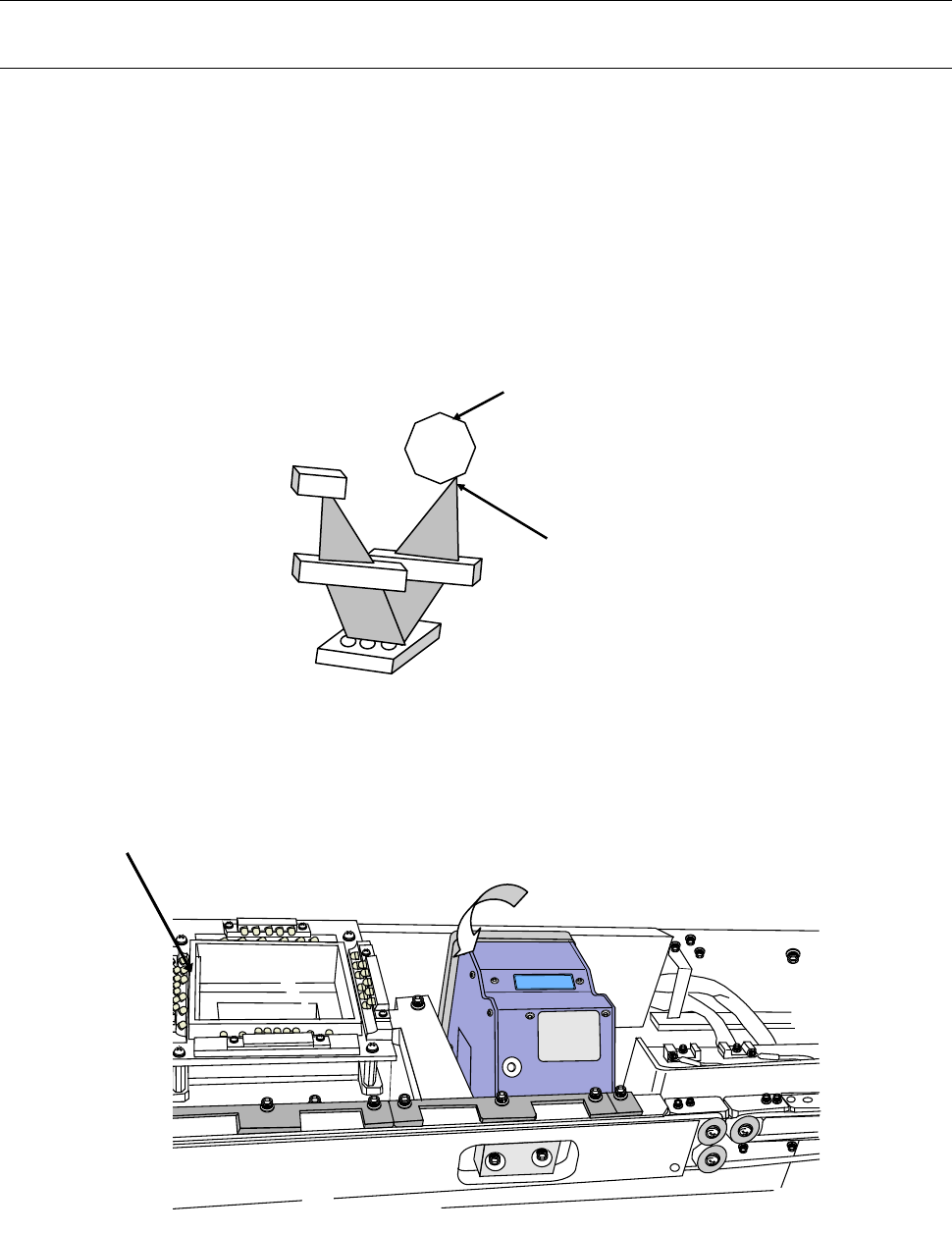

图 12-9-1-1 功能概要图
图 12-9-1-2 装置外观图
共面性传感器
VCS 装置
多棱镜
激光束
第 2 部 功能详细篇 第 12 章 选项组件
12-24
12-9-2 共面性检查内容
12-9-2-1 共线性检查
检查有引脚的边的“上下方向的弯曲”。
◇ 该检查用“一次扫描”进行。
例如，用一次扫描来检查各边：“QFP等的4边元件为4边”，“SOP等的2边元件为2边”。

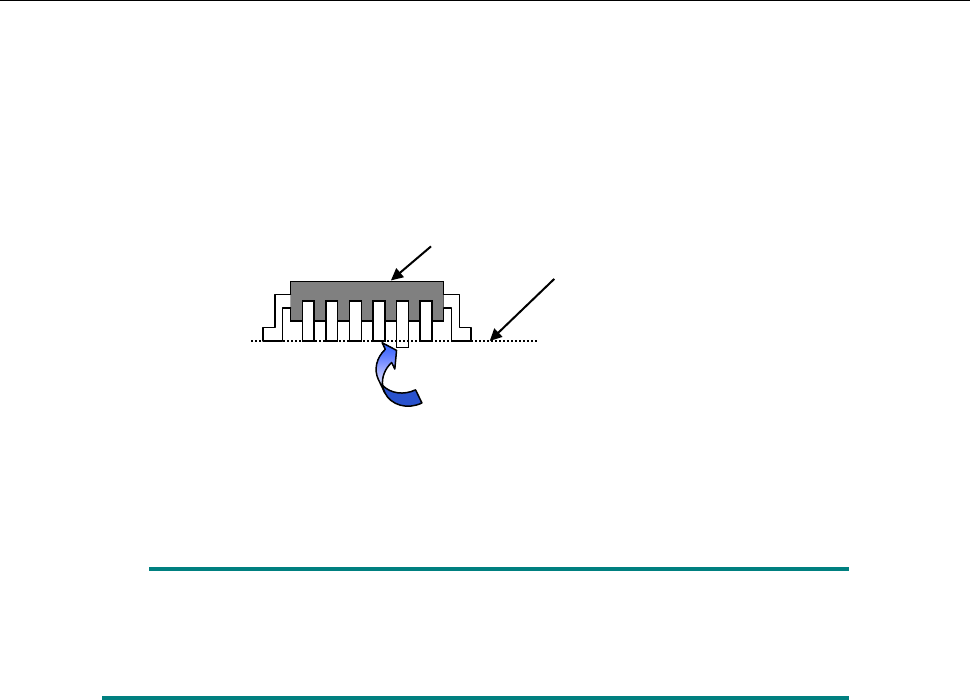

图 12-9-2-1-1 元件检查的说明
12-9-2-2 共面性检查
求出共面的方法有两种。
QFP/SOP可用EIAJ规定的方法或最小平方法求出共面(端子最下面的均匀性)。
■ 出厂时的设置为 EIAJ 规定的方法。
可在机器设置里变更设置。(参见“8-5-10-12 共面检测”)
◇ QFP 用 EIAJED-7401-4，SOP 用 EIAJED-7304-1 或最小平方法。
◇ 球元件用 EIAJED-7304。
◇ EIAJ 规定的方法为，从假定平面到所有端子的最下点的铅垂方向距离的偏差中，到最偏离的端子
最下点的距离为共面的值。
计量基准线
引脚下方向弯曲
检查元件
共线性即平行性。
共线性只能适用于引脚元件。
