2-10-4 自动调整基板宽度
可进行基板传送宽度的调整。
选择菜单上的“工具”／“自动调整基板宽度”后，显示如下的画面。

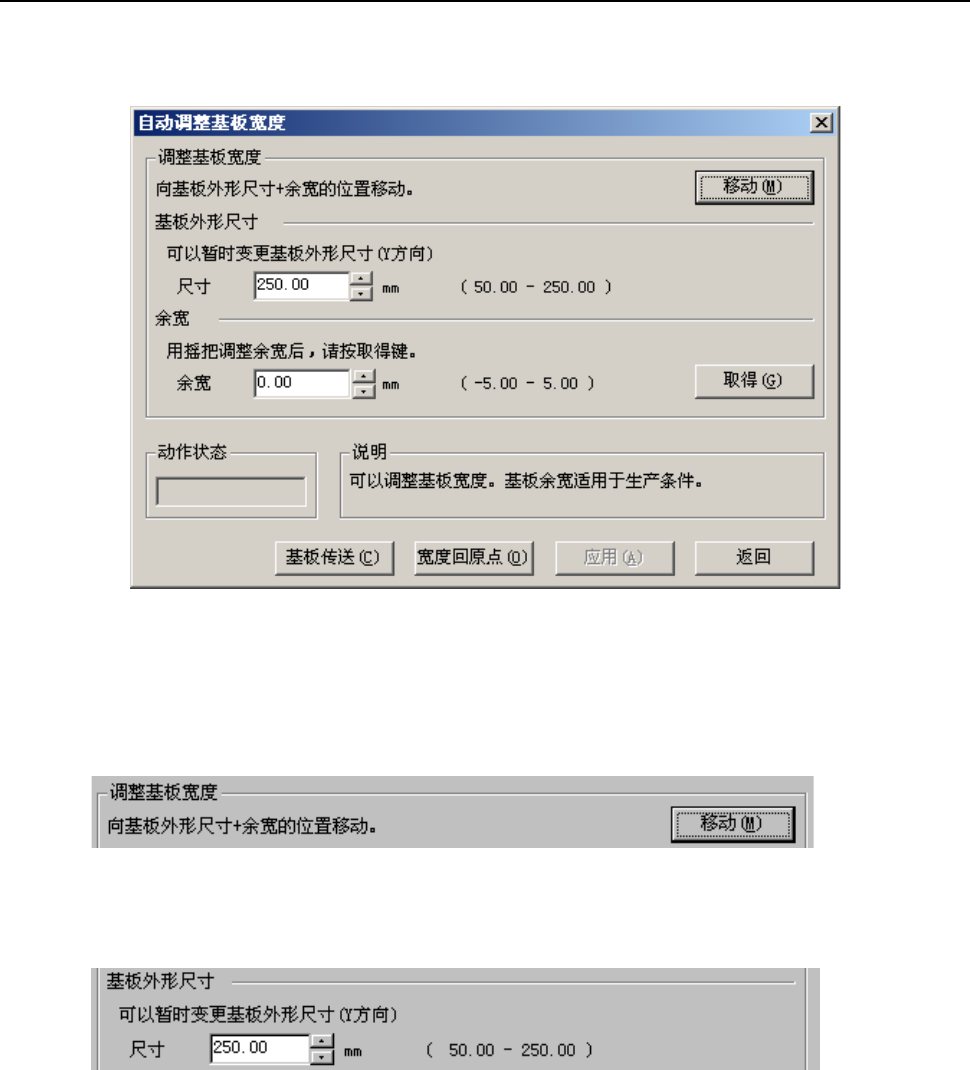

图 2-10-4-1 自动调整基板宽度
1) 基板宽度的移动
将传送宽度移动到符合基板外形尺寸＋余宽的宽度。运行时的传送宽度的值，适用以下项目的设
定值。
图 2-10-4-2
2) 基板外形尺寸
用旋转按钮或输入数值来设定基板外形尺寸。默认值用基板数据的基板外形尺寸(Y)代入。
图 2-10-4-3
第 1 部 基本编 第 2 章 生产
2-71
3) 余宽

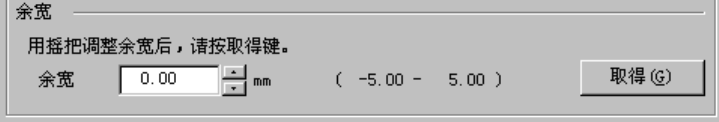

图 2-10-4-4
① 余宽
用旋转按钮或输入数值来设定基板与传送通道的余宽。
② 取得
用当前的传送宽度减去基板外形尺寸的值作为余宽。用主机前面的手柄调整后，按下按钮。
4) 基板传送按钮
调出基板的送入/送出。
5) 宽度返回原点
使自动基板宽度调整返回原点。
6) 应用
余宽值适用于生产条件。
第 1 部 基本编 第 2 章 生产
2-72
2-10-5 重试列表
确认和显示生产中发生的错误的内容。
2-10-5-1 生产结束后的重试列表显示
1) 未贴片信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”后，可显示如图2-10-5-1-1的
画面。
重试列表最多可显示160件，按发生顺序排列。但即使所有的元件已贴片，当存在吸取失败的供料
器时，显示如图2-10-5-1-2所示的供应装置信息。此外，无未吸取、未贴片时，不显示错误。

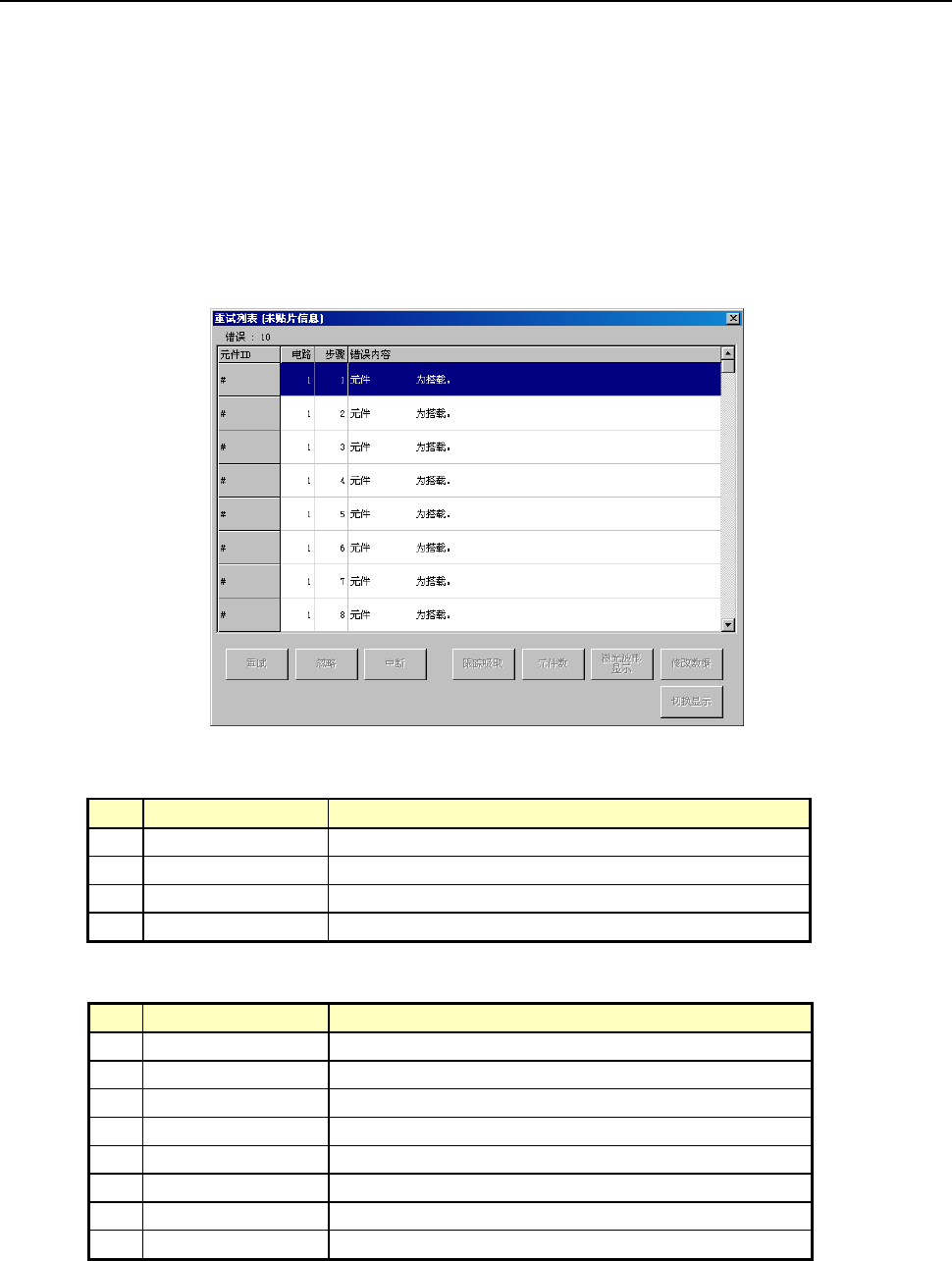

图 2-10-5-1-1 重试列表显示(未贴片信息)
① 未贴片列表
NO.
显示项目 内容
１ 元件 ID 未能贴片的贴片数据的元件 ID
２ 电路 未能贴片的电路 NO.
３ 步骤 未能贴片的贴片步骤
４ 错误内容 未能贴片的原因
② 错误内容
NO.
显示 发生错误的主要原因
１ 标记识别 区域基准标记识别失败。
２ LA 识别 元件激光识别失败。
３ 元件 异类元件等元件异常。
４ 供料器 供料器供应装置异常。
５ MTC MTC 供应装置异常。
６ 设定 设置等的设定不匹配。
７ MTS MTS 供应装置异常。
８ 共面性 共面性检查异常。
