第 1 部 基本篇 第 5 章 数据库
5-1
第 5 章 数据库
数据库是指用于注册元件数据(包括图像数据)的程序库。
将制成的元件数据注册到数据库，用元件名来进行管理。
用“程序编辑”制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作元件数
据。
本章主要介绍数据库的使用方法。关于元件(图像)数据的制作方法，请参见第1部第4章“生产程
序的制作”。
本机制作的数据库可用HLC(选项)进行统一管理。反之HLC生成的数据，本装置也可进行操作。
因此，在数据库画面上，会显示本装置上不使用的HLC特有的项目。
・使用 生产支持系统时，由于在生产支持系统服务器端管理元件的数据库，会有显示生产支
持系统特有项目的地方。
・ 有关贴片机端的操作请参见 5-2 章以后的章节。有关贴片机一侧无法处理的规格请参见、
生产支持系统的使用说明书。
5-1 Flexline 数据库
5-1-1 数据库使用方法
在“生产程序编辑”中，可运用数据库来制作元件数据。
1) 已经知道元件名时
元件名已被注册到数据库时，只要在“贴片数据”中输入元件名，数据库的内容即被注册到正在
制作的生产程序中。
在此输入元件名，即可完成元件数据。
２) 不知道元件名时
打开数据库列表，从列表中选择要注册的元件。(命令列表功能)
<步骤>
① 请单击空白的元件名称栏。 ② 请单击“数据库”/“命令列表”。
第 1 部 基本篇 第 5 章 数据库
5-2

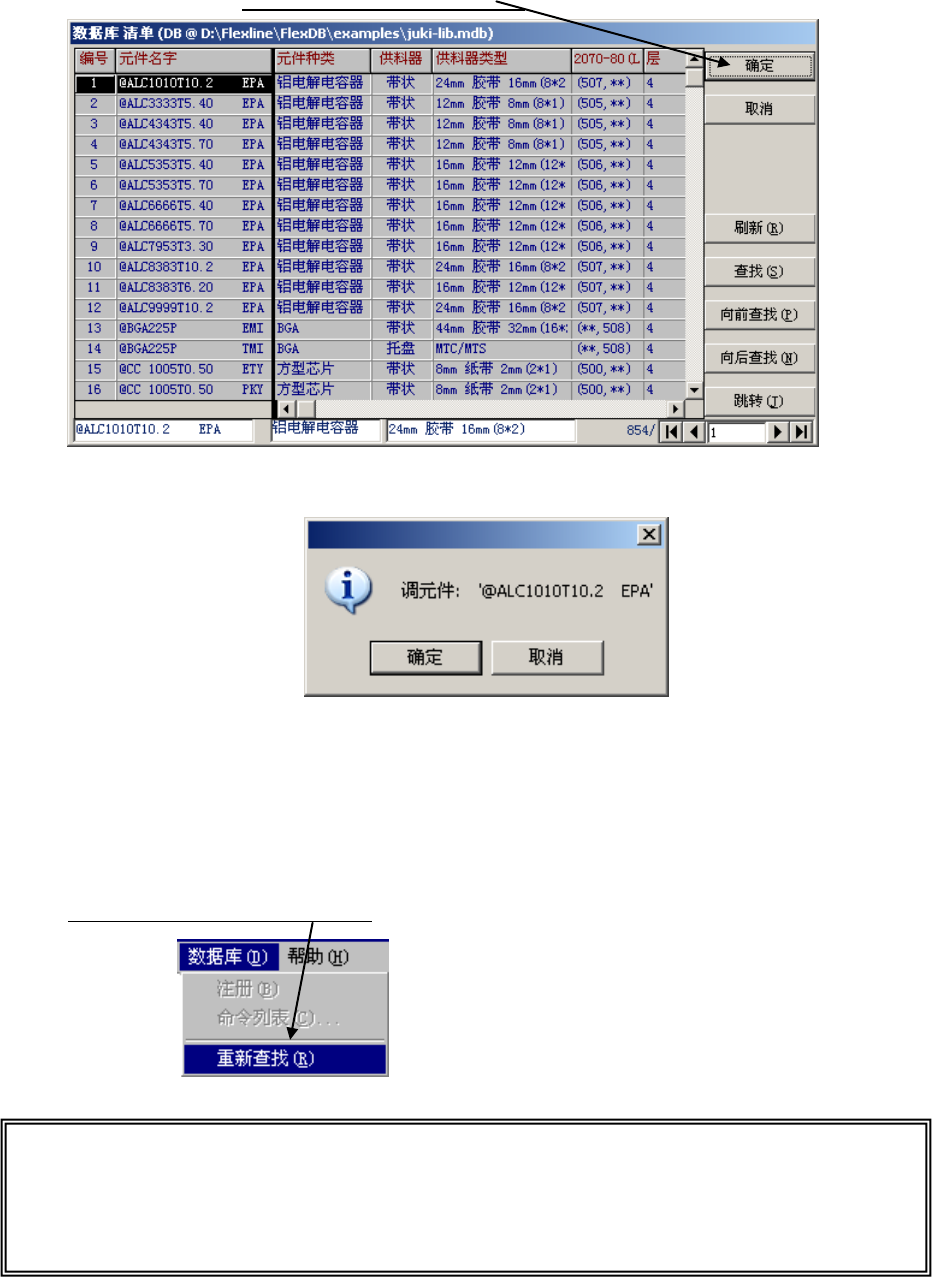

③ 显示数据库清单。请选择元件名，单击“确定”。
④ 显示如下画面。单击“确定”后，即被注册。
3) 在贴片数据中已输入过元件名时(CAD 转换的数据等)
如果数据库中已经注册了“贴片数据”的元件名，可将数据库的元件数据统一注册到程序里。(重
新查找
※
功能)
单击”数据库”/“重新查找”。
※ 重新查找：用数据库和贴片数据核对元件名，如果有相同的元件名，则从数据库中调用元件
数据，并注册到生产程序的元件数据中。执行过一次“重新查找”后，可对贴片
数据中的所有元件名进行核对，并进行注册(覆盖)。
第 1 部 基本篇 第 5 章 数据库
5-3
4) 不变更元件名，仅变更元件数据的内容
在“元件数据”中执行“命令列表”，则仅变更元件数据的内容。
<步骤>
① 进入“元件数据”的制作画面。
② 请从元件清单中选择要变更的元件名。
③ 请单击“数据库”/“命令列表”。
④ 从数据库的元件清单中，选择要注册的元件数据的元件名，单击“确定”。
