第 1 部 基本篇 第 2 章 生产
2-124
● 根据传送通道上有无基板、知道或不知道生产中断时传送通道的信息状态，有时无法选择生产重
启对话框中的生产运行。以下列出其显示内容。

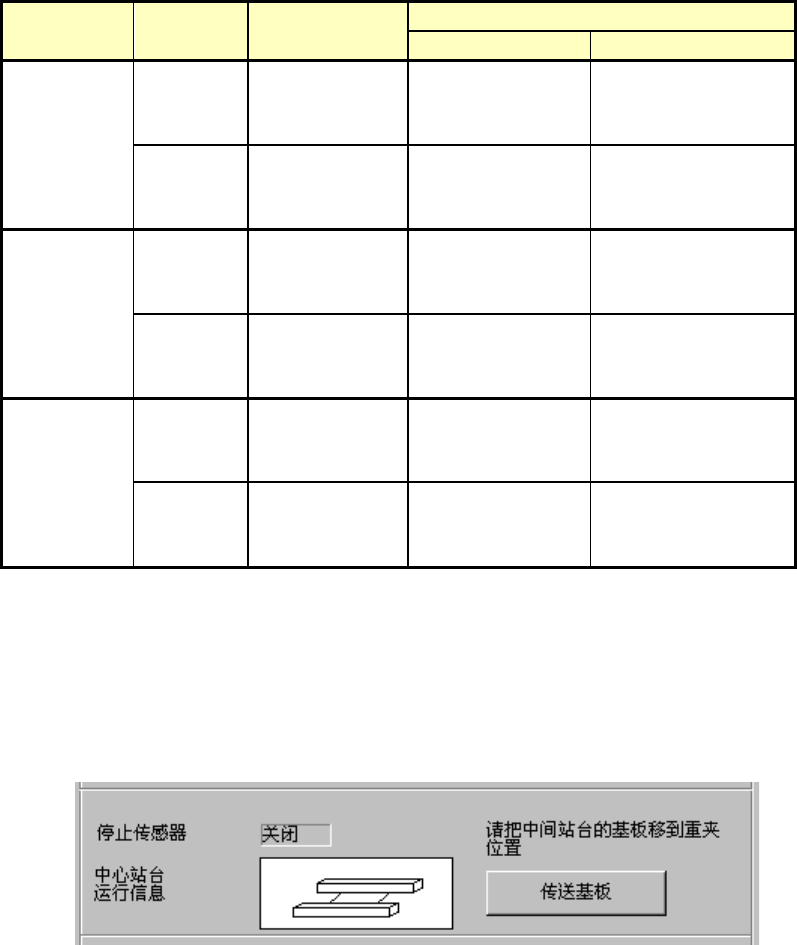

表 2-11-12-1-1 生产运行选择一览表
继续生产
传送通道上
的基板
生产中断时
传送通道的信息
生产运行的选择
搬入基板后生产 重夹后生产
进行
有
有基板 不可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 可见
无基板 － －
无信息 可见 可见
不进行
有
有基板 可见 可见
无基板 － －
无信息 可见 可见
无
有基板 可见 不可见(注)
无基板 － －
无信息 可见 可见
没有继续
生产文件时
有
有基板 不可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
无
有基板 可见 可见
无基板 可见 不可见(注)
无信息 可见 可见
(注)新生产时为不可见(不能选择)，但生产重启时为可见(能够选择)。
3) 传送通道上的状态
生产开始前处理画面与是否有继续生产文件无关，会显示传送通道上的状态。
可根据停止传感器的ON/OFF来判断有无基板。
图 2-11-12-1-5 生产开始前处理对话框(传送通道上的状态)
第 1 部 基本篇 第 2 章 生产
2-125

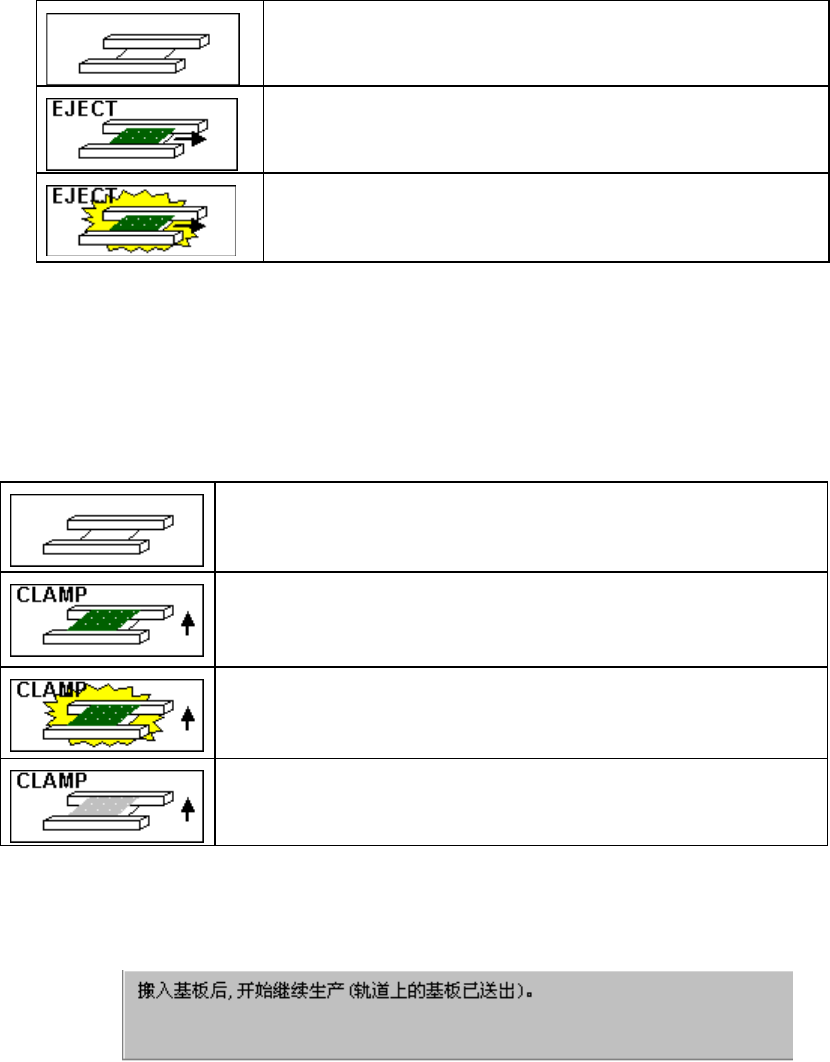

① 选择“搬入基板后生产”时
用图像显示停止传感器获得的通道上的搬出站台的状态。
点击该图像，将在该站台上的基板安装到重夹位置。
传送通道上没有基板。
从传送通道上搬出基板。
生产中断时传送通道上有基板，但全部元件的贴片操作已完
成，需要搬出。
从传送通道上搬出基板。
但可能有缺件或误贴片，在搬出基板时需要充分注意。
② 选择“运行重夹后生产”时
用图像显示停止传感器获得的传送通道上的状态。
或已知上次生产中断时传送路上的状态(生产重启前，尚未退出生产文件读入、未结束生产画面
时)时，在重夹时用图象显示与上次生产中断时相同的传送通道上的状态。
点击图像，将在该站台上的基板安装到重夹位置。
传送通道上没有基板。
重夹传送通道上的基板。
重夹传送通道上的基板。
但可能有缺件或误贴片，重加基板时需要充分注意。
重夹生产中断时残留在传送通道上的基板。
但是当前传送通道上没有基板。
4) 执行基板搬出、重夹时的运行信息
显示执行“搬入基板后生产”、“运行重夹后生产”的运行状况。
图 2-11-12-1-6 执行基板搬出、再夹紧时的运行信息
第 1 部 基本篇 第 2 章 生产
2-126
5) 在开始生产前处理画面上选择后的运行
(1) 当有继续生产文件时
表 2-11-12-1-2
StepNo 继续生产
生产运行
传送通道
上的基板
生产中断时传
送通道的信息
执行后的运行
(按下开始开关后的运行)
①
进行
搬入基板后
生产
有
有基板 不能选择搬入基板后生产。
② 无基板 － (通常无)
③ 无信息
先搬出基板，在生产开始前搬入基
板，进入继续生产(需注意)
④ 无 －
在生产开始前搬入基板后，再进入
继续生产
⑤
进行 重夹后生产
有
有基板
不能选择搬入基板后生产。
重夹后，在生产开始前不搬入基板
即可进入继续生产
⑥ 无基板 － (通常无)
⑦ 无信息
重
夹后，生产开始前不搬入基板即
可继续生产(需注意)
⑧ 无 － 错误(没有基板。)
⑨
不进行
搬入基板后
生产
有
有基板
搬出基板后、开始生产前先搬入基
板，再开始新生产(需注意)
⑩ 无基板 － (通常无)
11
无信息
搬出基板后、生产开始前先搬入基
板，再开始新生产(需注意)
12
无 －
生产开始前先搬入基板，开始新生
产
13
不进行 重夹后生产
有
有基板
重夹后，生产开始前不搬入基板，
开始新生产(需注意)
14
无基板 － (通常无)
15
无信息
重夹后，在开始生产前不搬入基
板，开始新生产(需注意)
16
无 － 错误(没有基板。)
