2-12-3 简易准备
简易准备功能指的是，可在生产画面的菜单上进行生产准备阶段的检查、调整操作,提高操作效率。
包括：确认吸取位置、进行传送微调、ATC 吸嘴重新分配、基准针重新示教、贴片头退避、开关
ATC 板等。
2-12-3-1 简易准备菜单
在菜单栏中选择“支援生产”-“简易准备”，可显示“简易准备”对话框。
简易准备对话框由“传送”、“供给装置”及“其他”标签构成。

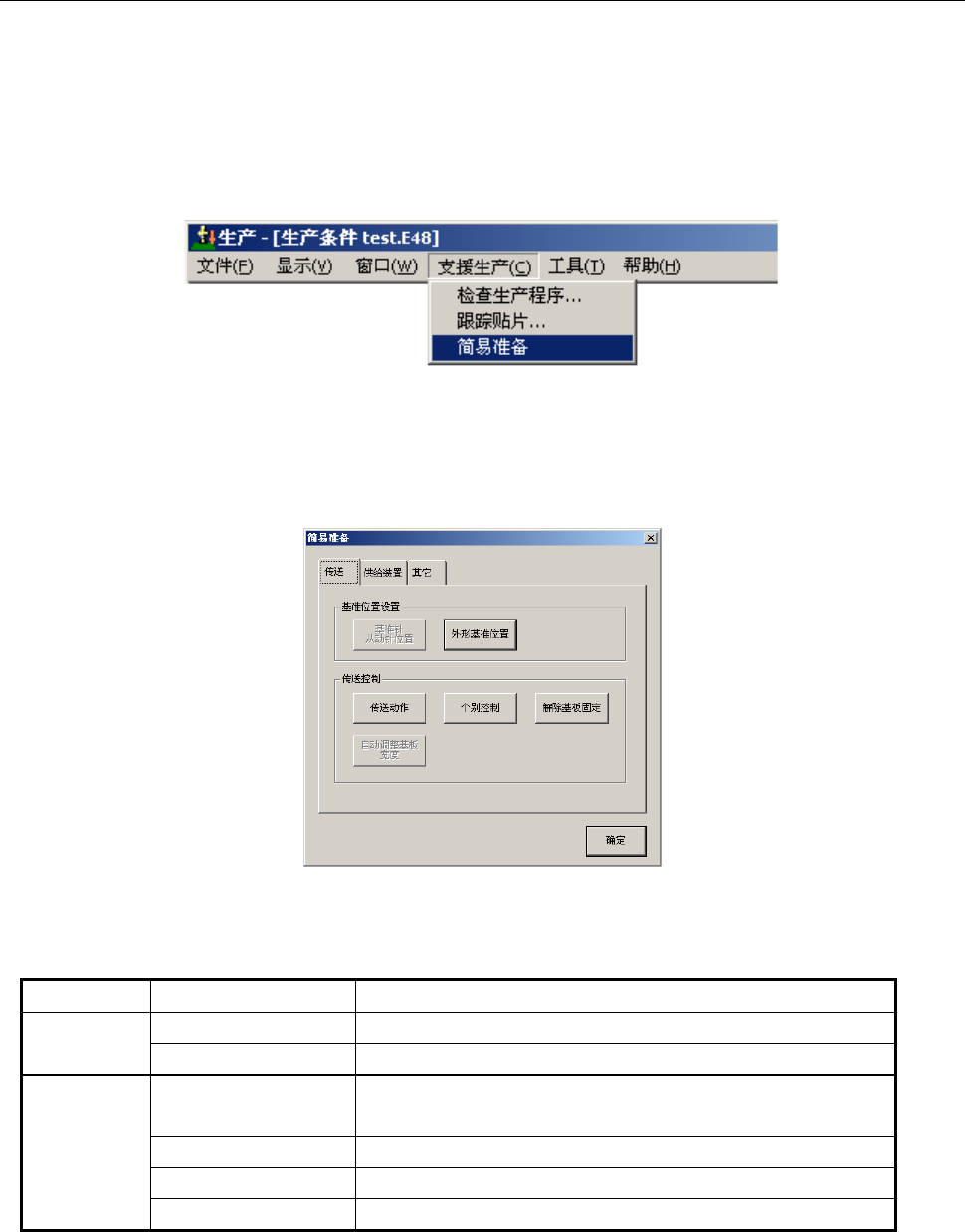

图 2-12-3-1-1 简易准备菜单
注意:
只有在生产开始前的生产通过状态时，才能选择简易准备菜单。
2-12-3-2 传送标签
图 2-12-3-2-1 简易准备对话框（传送标签）
在传送标签中可以进行下列设置、控制。设置、控制的详细内容，请根据具体项目参见《第 8 章 机
器设置》及《第 9 章 手动控制》。
区分
设置、控制
内容
基准位置设置
基准针、从动针位置 与机器设置操作相同，设置基准针、从动针位置。
外形基准位置 与机器设置操作相同，设置外形基准位置。
传送控制 传送动作 与手动控制、机器设置的弹出菜单操作相同，实行传送的简易
准备。
个别控制 与在手动控制的个别控制操作相同，进行个别控制传送。
解除基板固定 与手动控制操作相同，解除基板的固定（夹紧）。
自动调整基板宽度 与手动控制操作相同，调整基板的传送宽度。
第 1 部 基本篇 第 2 章 生产
2-162
在“传送”标签上按下设置或控制项目按钮后，会显示与按钮对应的设置或控制对话框。
请在对话矿上进行相应的设置、或控制操作。

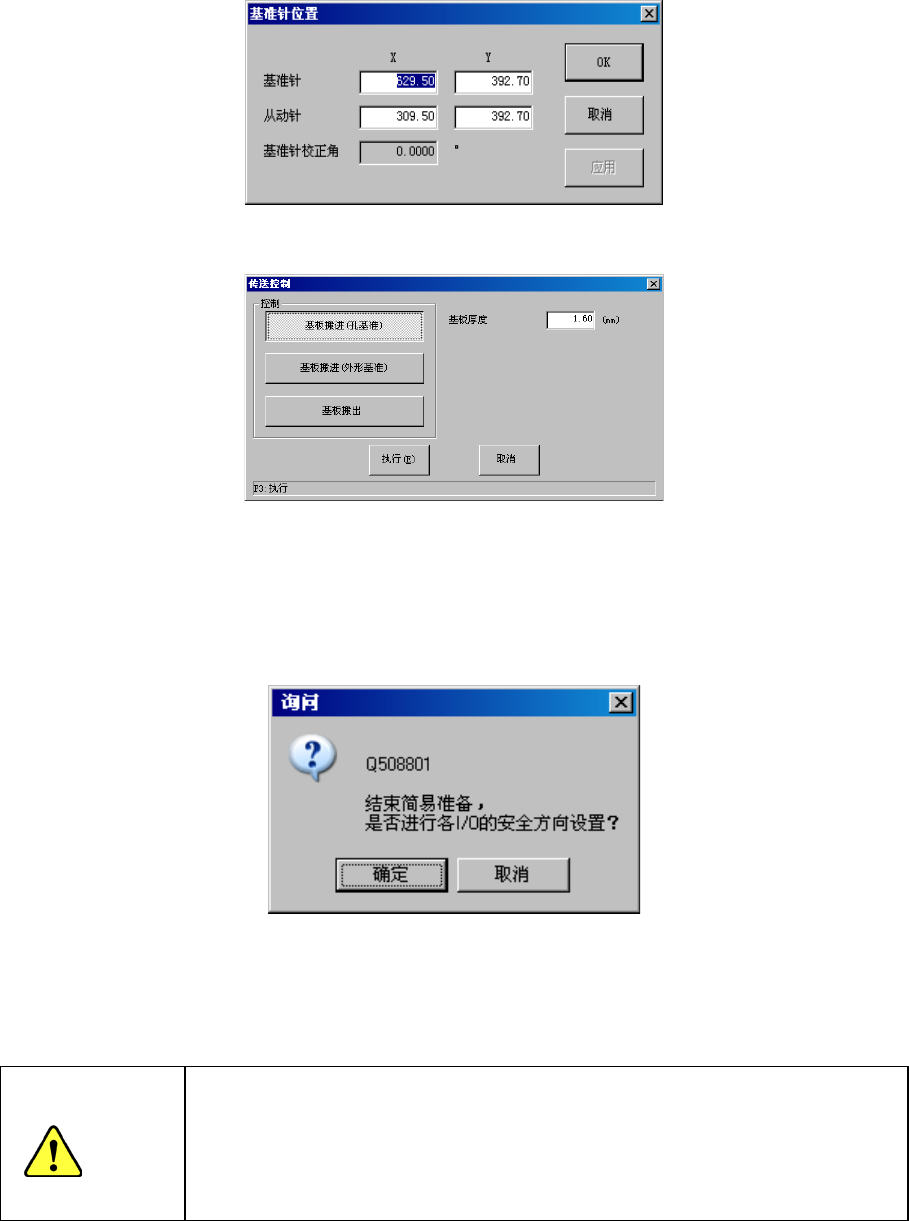

图 2-12-3-2-2 基准针、从动针位置(设置用对话框例)
图 2-12-3-2-3 传送操作(控制用对话框例)
按下“简易准备”对话框的“确定”按钮时，或按下对话框的“关闭（ x）”按钮等关闭对话框时，
会显示进行各 I/O 的安全方向设置的询问对话框。
图 2-12-3-2-4 I/O 安全方向设置的询问
按“确定”按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中单击“确定”按钮后，轴会移动，开始
进行各 I/O 的安全方向的设置。
单击“确定”前，请务必确认无人在进行装置内部的作业。
另外，
为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
第 1 部 基本篇 第 2 章 生产
2-163
2-12-3-3 供给装置
图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备，可进行以下的设置。
关于详细说明请参见《4-5-4-4-2 标记系：送料器台(前/后)》、《4-5-4-4-4 坐标系：吸取位置
/高度》、及《
2-13-2
自动吸取位置示教》。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。
单击
以前，请务必确认设备内部没有人在进行作业。另外，为了防止人身伤害，
操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
标记识别 前侧 台架标记 识别（前侧）送料器台架标记。
后侧 台架标记 识别（后侧）送料器台架标记。
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
进行供给装置吸取跟踪，对元件数据设置为自动示教吸取位置
的元件，进行吸取位置自动示教，校正吸取位置。
图 2-12-3-3-2 确定前台架标记识别
图 2-12-3-3-3 示教画面
警告
