第 1 部 基本篇 第 2 章 生产
2-64
2-9-3 传送·I/O 状态
显示传送信息、I/O各种传感器信息(ON/OFF状态)。
此外，在下图的生产空运行画面中，可以执行基板搬入/搬出等传送运行。
从菜单栏中单击“窗口”/“传送·I/O状态”后，会显示如下的画面。
2-9-3-1 生产时通过中的画面

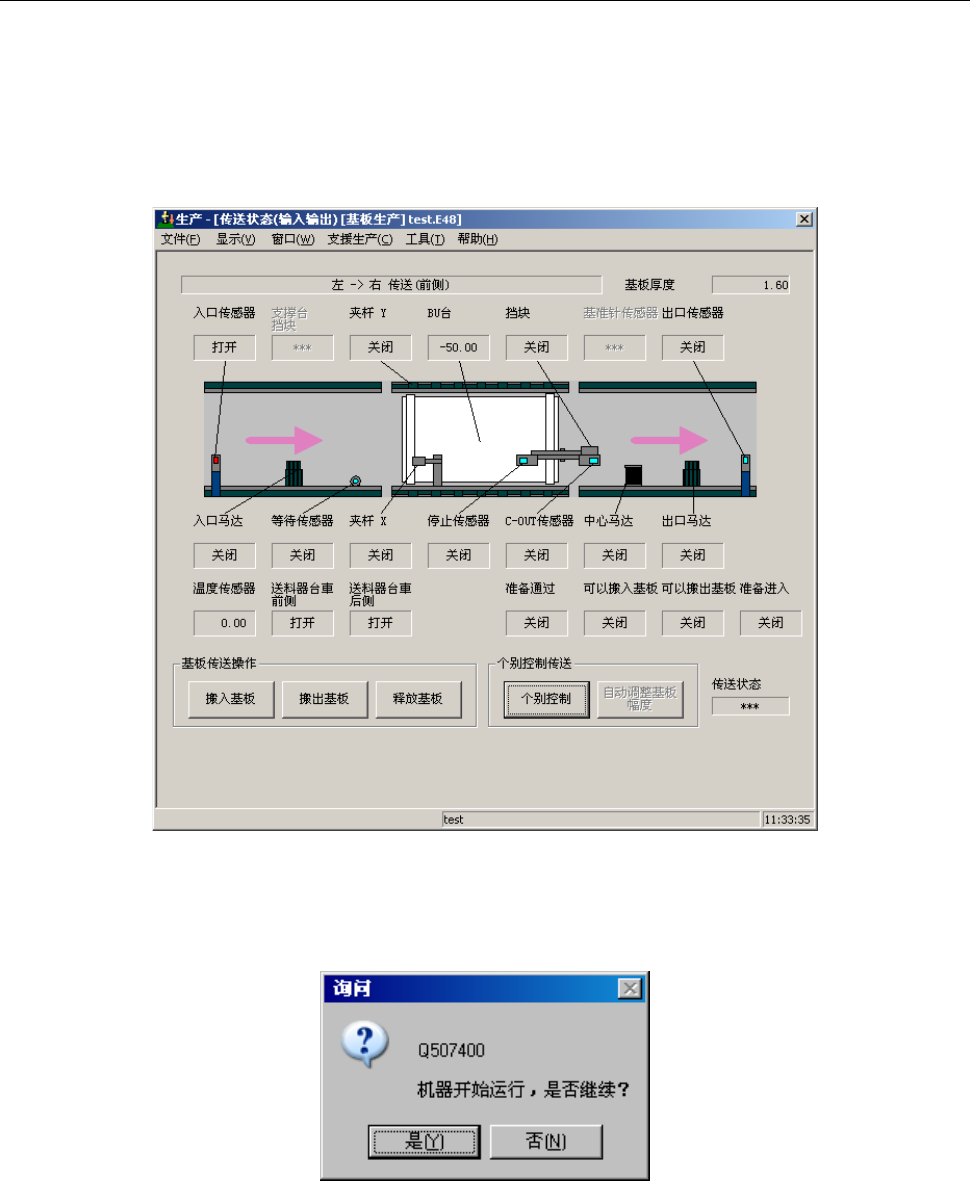

图 2-9-3-1-1 传送·I/O 状态(生产时通过中状态)
① 基板传送运行(基板搬入/基板搬出/释放基板)
按下各按钮，可显示如下讯息。
图 2-9-3-1-2 确认执行信息
选择“是”，则轴移动到待机位置，开始基板搬入/搬出，或释放基板。
选择“否”，则设备不运行。
第 1 部 基本篇 第 2 章 生产
2-65
② 传送个别控制
按下“个别控制”按钮，显示个别控制画面。
按下各按钮，可进行开/关控制。
按下“支撑台”，可向“移动后坐标”的设定值方向移动。

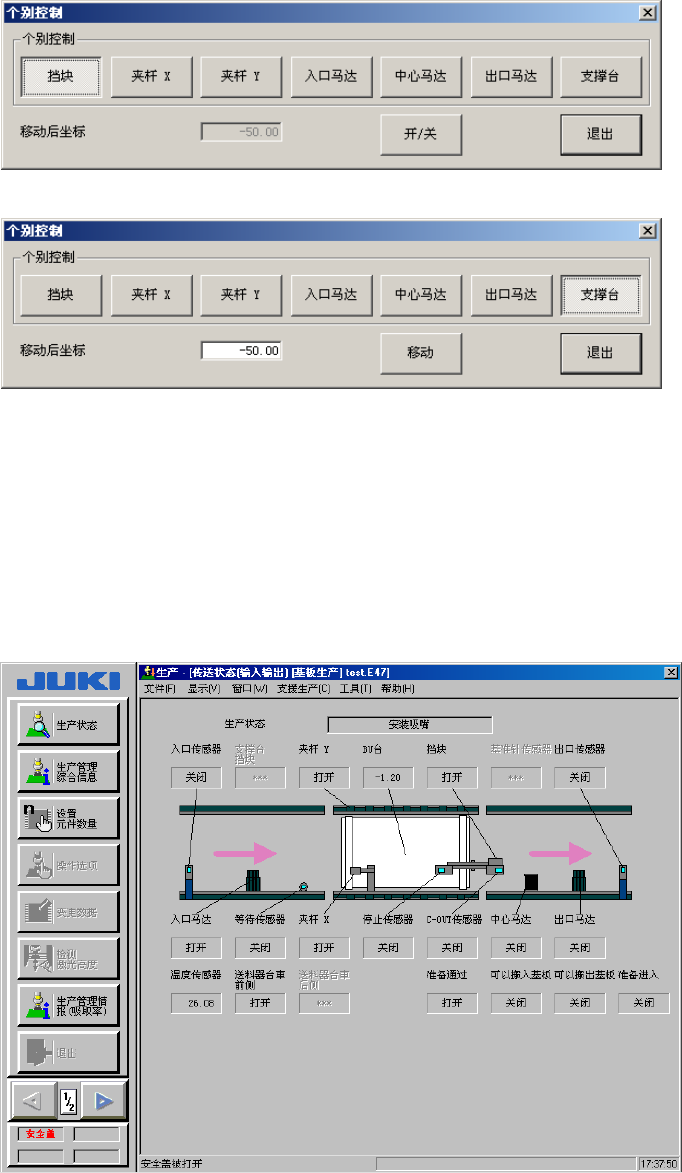

图 2-9-3-1-3 个别控制
图 2-9-3-1-4 个别控制(支撑台)
按下“退出”按钮, 结束个别控制。
结束时，将执行传送状态初始化。
2-9-3-2 生产进行中的画面
在生产进行中，不显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图 2-9-3-2-1 传送·I/O 状态(生产进行中)
第 1 部 基本编 第 2 章 生产
2-66
2-10 工具
2-10-1 设置元件数
输入元件数，以便管理剩余元件。不输入时，托盘将自动根据元件数据的托盘信息计算出元
件数量进行设置，把供料器设定为“0”。此时，将不进行供料器元件剩余数量的管理。
在吸取数据设置的元件供应组件(供料器、托架(或DTS)、MTC、MTS)上设置各项元件后，请
在主机上设置元件数。
当供料器、托架(或DTS)、MTC、MTS发生吸取重试超次时，将判断为元件用尽，并跳过去继
续生产。
调整至能够吸取元件后，要继续生产时，必须清除错误。清除错误的操作,要在设置元件数
时进行。
从菜单栏中单击“工具”/“设置元件数”，显示设置元件数画面。
选择供应装置。

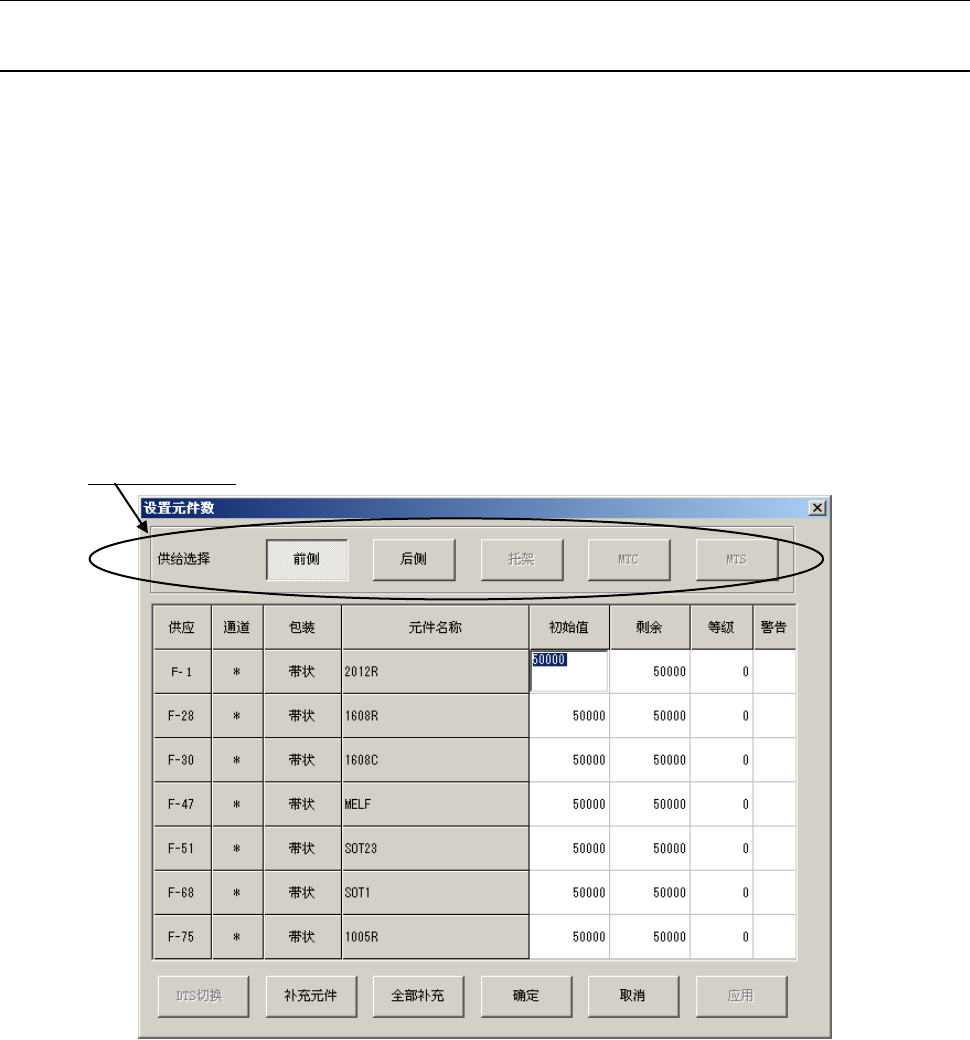

图 2-10-1-1 设置元件数画面
