第 1 部 基本篇 第 2 章 生产
2-19
2-4-2 条件设置
（1） 选择预热对象
预热对象，从轴、传送、MTC 中选择（初始设置为“轴”）一项。
在“机器设置”的“使用单元”设置中未选择 MTC 时，则无法选择 MTC。
（2） 选择预热结束的条件
预热结束的条件，可选择时间、次数、温度，按“时间（分）”、“次数”、“温度”中的任
一按钮即可（初始设定为“时间”）。
（3）设置模式
在编辑框内输入预热停止的时间、次数或温度。
结束条件，可在下列范围内选择（初始设置为:
[0]）。
时间： 0 ~ 9999 (分)
* 设置数据为“0” 时，机器将持续运行，直到被中断为止。
次数： 0 ~ 999999 (次)
温度： 10～35（℃）
※在温度设置功能中，初始设置温度是 23 度(贴片精度保证温度)，但是可根据机器
使用状况、设置时的机器内部温度，变更设置。
机器内部温度 初始设置温度 可设置的温度范围
10℃以下 23℃ 10℃～35℃
10℃以上 23℃以下 23℃ 机器内部温度+1～35°
23℃以上 35℃以下 机器内部温度+1° 机器内部温度+1～35°
35℃以上 机器内部温度+1° 机器内部温度+1～+2°
温度设置模式为：持续进行预热，直至机器内部温度达到所设置的温度。
达不到所设置温度时，每进行 3000 次预热操作，会显示询问框，问是否要持续进行预
热操作。

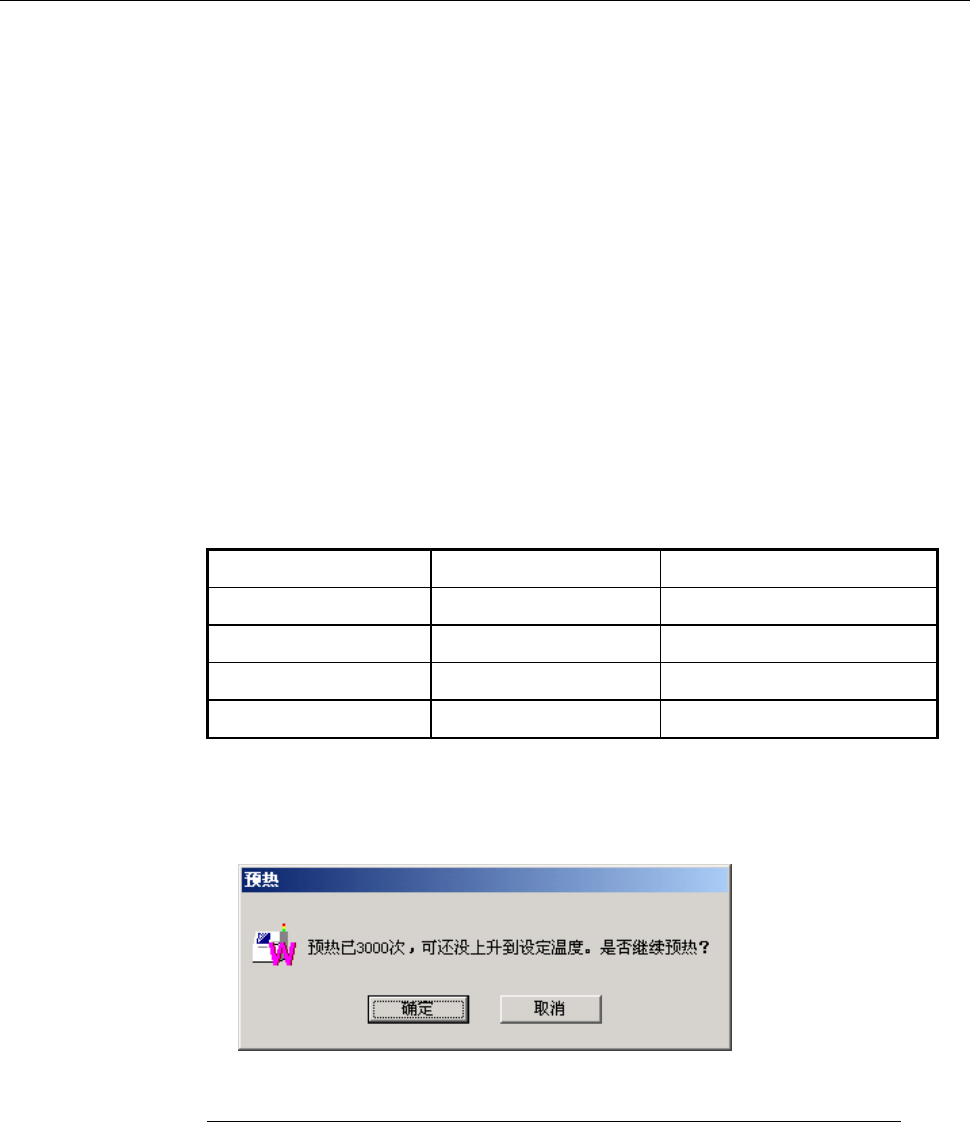

图 2-4-2-1 询问继续预热对话框
下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从[中]、[快]、[快 2]中选择。
* 在寒冷地区，长时间不使用设备的情况下，预热请设置为中速。
（5）设置顺序（修理工程师级别以上）
从“对角、四角”中选择预热的顺序。
第 1 部 基本篇 第 2 章 生产
2-20
2-4-3 运行内容
预热运行期间，显示下列画面。

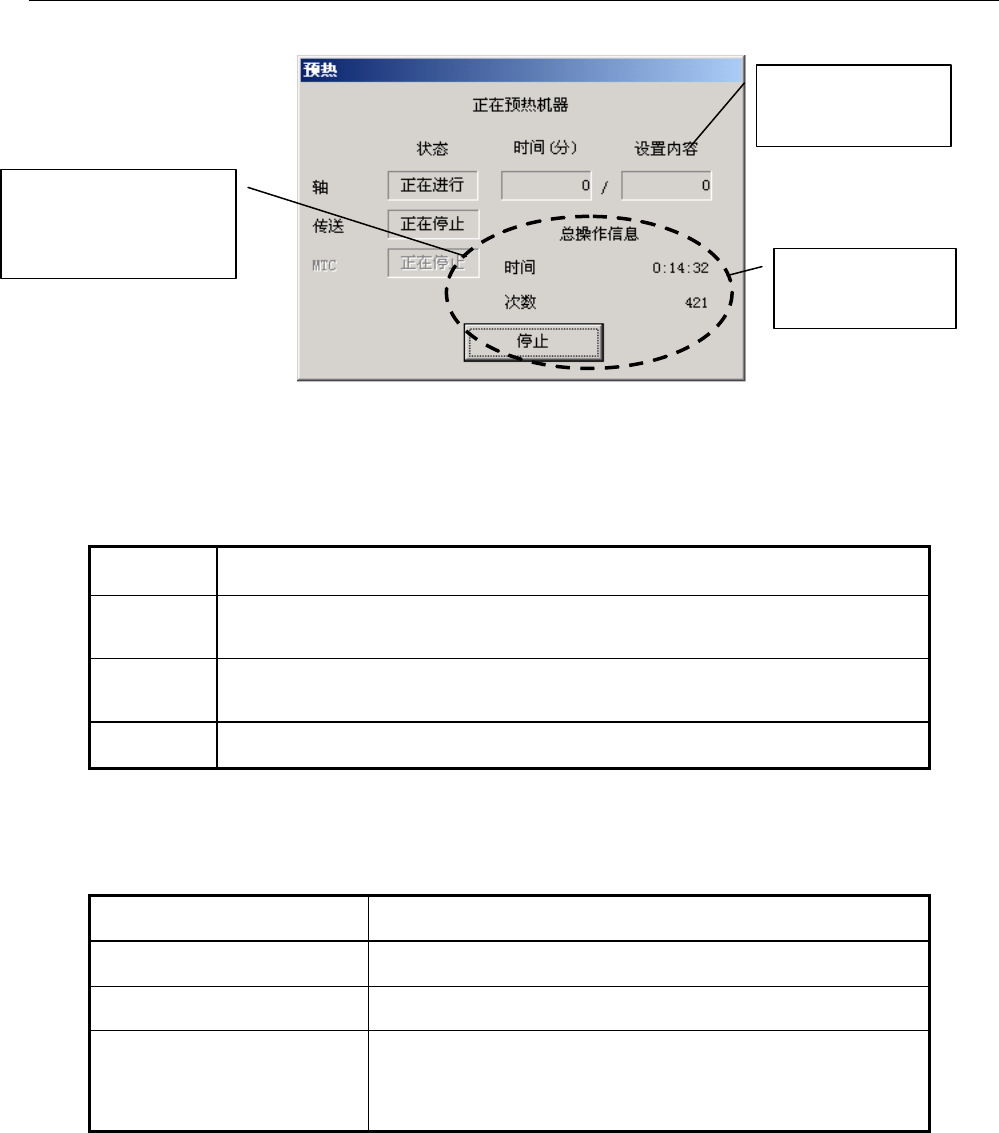

图 2-4-3-1 运行中的画面
选择对象后，开始执行下列预热动作
表 2-4-3-1 预热运行内容
运行对象
运 行 内 容
轴 运行 XYZ
θ
轴马达和 ATC 滑板、鼓风机。但 ATC 滑板动作，在反复开、关 10
次后自动结束。鼓风机运行后反复 ON、OFF10 次后也自动结束。
传送 运行传送马达、支撑台、止动销、外形基准气缸等。但止动销、外形基准气
缸的动作，在反复 ON、OFF 4 次后，自动结束。
MTC 执行穿梭动作。
画面上显示如下内容
表 2-4-3-2 进行预热时的画面
按<STOP>开关、或按画面上的“停止”按钮后，会出现对话框，要求确认是否结束预热。
选择<确定>：在确认对话框上选择<确定>时为停止预热，回到初始画面。再启动预热时，无需清空
原设定的时间或次数即可继续运行。但是如果把时间改为了次数、或者把次数改为了时间，则原预热的运
行时间累计或次数累计记录会被清空。选择<取消>：选择<取消>时为重启预热。
项 目
内 容
设置内容 显示初始画面上设定的时间、次数或温度。
时间（分）／次数／温度 显示目前的运行时间、运行次数或目前温度。
总操作信息 显示迄今为止执行预热的总时间和次数。
在显示机器运行信息的画面上，可以清除旧数据。
初始画面上设置的
时间/次数／温度
现在执行的时间/
次数/温度
总操作信息：
系指迄今为止执行预热
的总时间/次数。
第 1 部 基本篇 第 2 章 生产
2-21
2-5 通过模式
不进行贴片，只让基板传送通过。
在主画面菜单栏中选择“维护”/“通过模式”后，会显示以下画面。
此时，虽然无需返回原点，但请按基板尺寸调整传送宽度。
即使设备有故障无法返回原点，有时也可实行通过模式。
在这种状况下，为防止传感器的误检导致停止，请把贴片头(Head)的组件自动移到比
传送路线更靠内的一侧。(大约在校准块的上方)
图 2-5-1 开始通过模式
单击“确定”后，显示如下画面，传送传感器检测到有基板到来时，传送带会开始转动。
图 2-5-2 进行通过模式中
单击“停止”后，通过模式停止。
