第 2 部 基本编 第 8 章 机器设置
8-23
8-5-9 Head 待命位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生错误，
则贴片头会移动到“Head待命位置”，作业人员可用手将元件从贴片头处回收下来。此时，“He
ad待命位置”为本画面所指定的位置。
选择 Head 待命位置后，可显示如下 Head 待命位置设置画面。

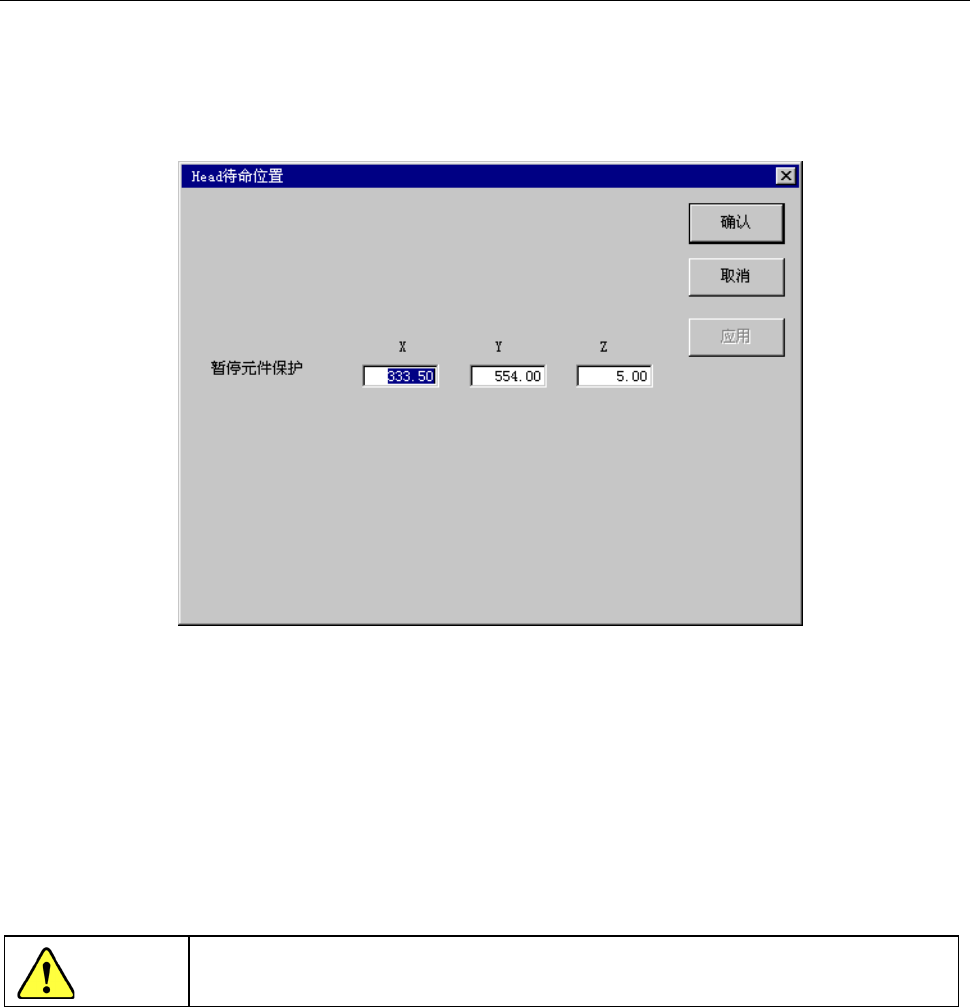

图 8-5-9-1 设置贴片头待命位置对话框
1) 设置项目
设置元件保护暂停位置。
2) 设置方法
通过示教或用键盘进行设置。
当输入光标在X或Y上时可示教XY值，当输入光标在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
第 2 部 基本编 第 8 章 机器设置
8-24
8-5-10 使用单元
请从标准装备、或选购项的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种标签的使用单元设置画面。

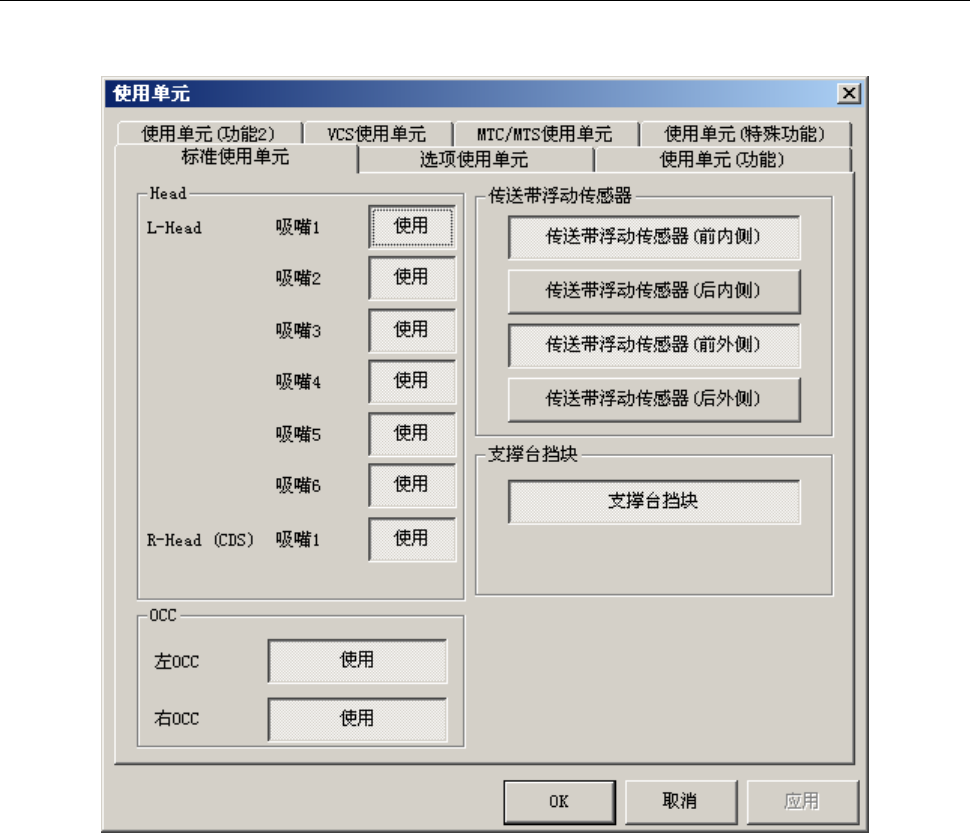

图 8-5-10-1 使用单元设置画面(显示例.KE-2080)
可以点击各标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、“VCS使
用单元”、“MTC/MTS使用单元”、“使用单元(特殊功能)”。
第 2 部 基本编 第 8 章 机器设置
8-25
8-5-10-1 标准使用单元
选择“标准使用单元”的标签后，即可显示图8-5-10-1的“标准使用单元”设置画面。
此外在使用单元的初始画面上也有“标准使用单元”画面。
1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”后，就可不必修改生产程序数据而执行
吸取贴片。
2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未设置的单元，不能选择(以浅色文字显示的单元)。
· 将贴片头从“不使用”状态变为“使用”时，各贴片头需要返回原点。请按画面的指示执行
返回原点。
· 将Head从“使用”状态变为“不使用”状态时，应使Head自动上升，关闭伺服（OFF）。若
所有Head的伺服都已关闭，必须手动把不使用的Head上升到顶住的位置，进行返回原点。此
种情况，请根据画面的指示进行操作。

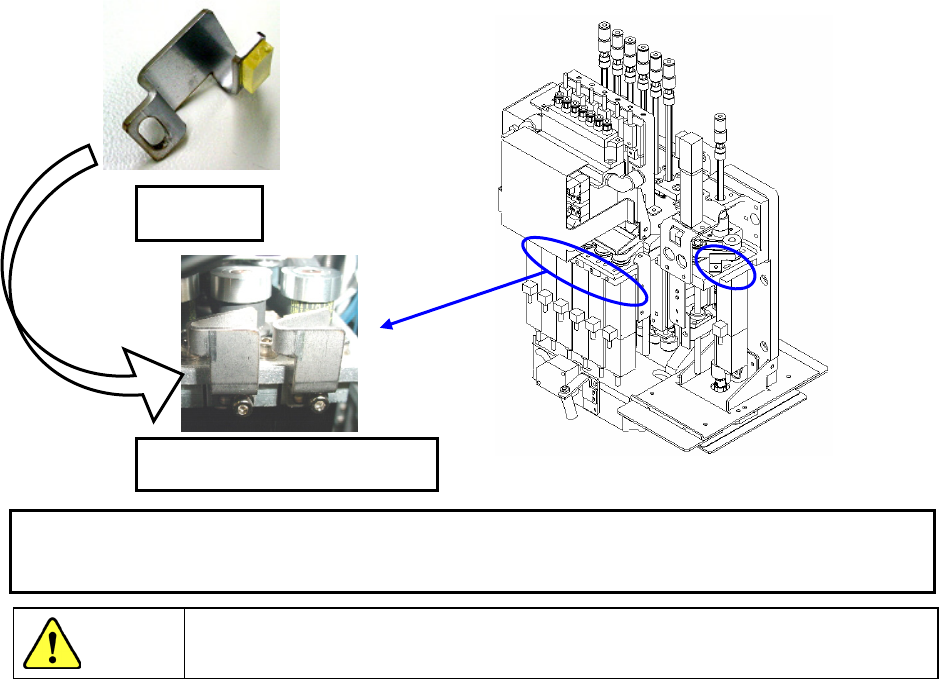

· 要将 Head 及 Head 各轴（Z 轴）设置为“不使用”时，请按下图把设置为“不使用”的轴用
固定夹具固定下来。
危险
为防止突然启动造成事故，请务必在切断电源后再进行作业。
・确认 Z 轴在最上面的位置后，用固定夹具固定在 Z 马达的 tap 部。
・请确认 Z 轴带已被固定夹具的橡胶阻尼固定住。
固定夹具
把不使用的轴固定的状态
