第 2 部功能详解篇第 6 章通用图像

6-1

第 6 章通用图像元件、MNVC（多吸嘴图像定心）

6-1 通用图像元件

6-1-1 概要

具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一

般称多引脚元件，图6-1-1-1)和具有多种排列的区域阵列元件(一般称复合阵列元件，图6-1-1-

2)、在任意位置上配置有球或平面的元件等(一般称随机配置元件：图6-1-1-3)、以及外形有角

或边的元件(外形元件)，按通用图像元件来对待。

●这些元件按副元件类型可分为:

·多引脚元件 → 引脚元件类

·复合阵列元件、随机配置元件 → 球元件类

·外形元件 → 外形元件类

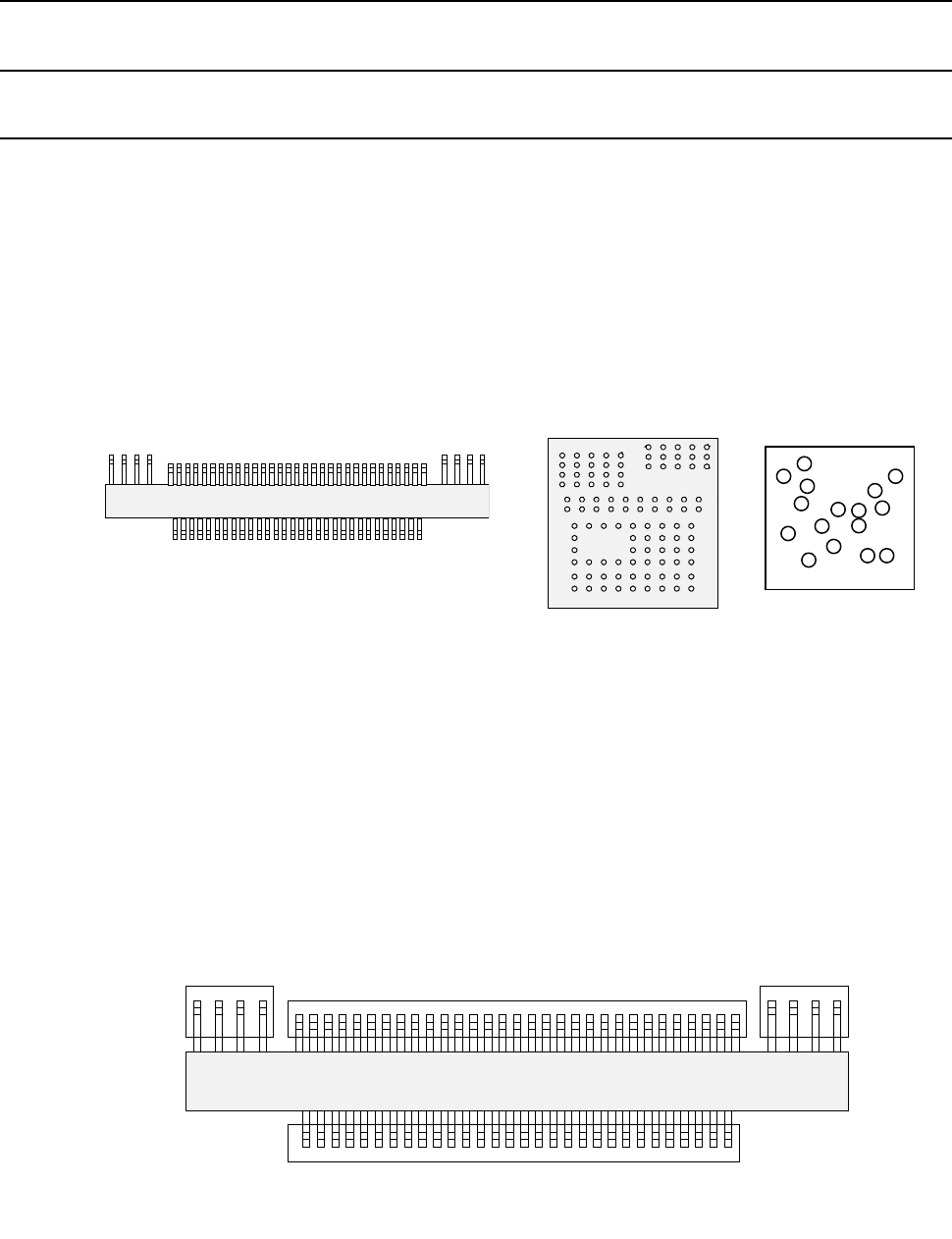

图 6-1-1-1

图 6-1-1-2

图 6-1-1-3

相同识别要素(元件)的集合被称为“元件组”。亦即；元件是指一个引脚或球；元件组是指大小

相同的元件(引脚或球)的集合。

把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件的中心。

图6-1-1-4由4个元件组构成。

图 6-1-1-4

引脚元件类(多引脚元件

)

球元件类(复合阵列元件)

第 4 元件组

第 3 元件组

第 2 元件组

第 1 元件组

随机配置元件

俯视图

仰视图

俯视图

第 2 部功能详解篇第 6 章通用图像

6-2

6-1-2 通用图像元件的规格

1) 数量

· 每1个元件最多可以定义20个元件组。

· 每1元件组只能指定1种元件。

2) 尺寸规格

元件项目标准 VCS 选购件 VCS

引脚元件

间距 0.5～22.0mm 0.2～11.0mm

引脚宽度 0.22～10.0mm 0.08～5.0mm

引脚长度 0.4～10.0mm 0.14～5.0mm

数量 1～384 根/1 元件组

球/平面元件

间距 1.0～22.0mm 0.25～11.0mm

直径 0.4～5.0mm 0.1～2.5mm

数量 3～6936 根/1 元件组

3) 外形元件类的形状·尺寸规格

· 角、边的形状规格与外形识别元件相同。(请参见“4-3-7-3-8识别类型”的“3外形识别元

件的识别条件”。)

· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识别。
