第 1 部 基本篇 第 4 章 制作生产程序
4-188

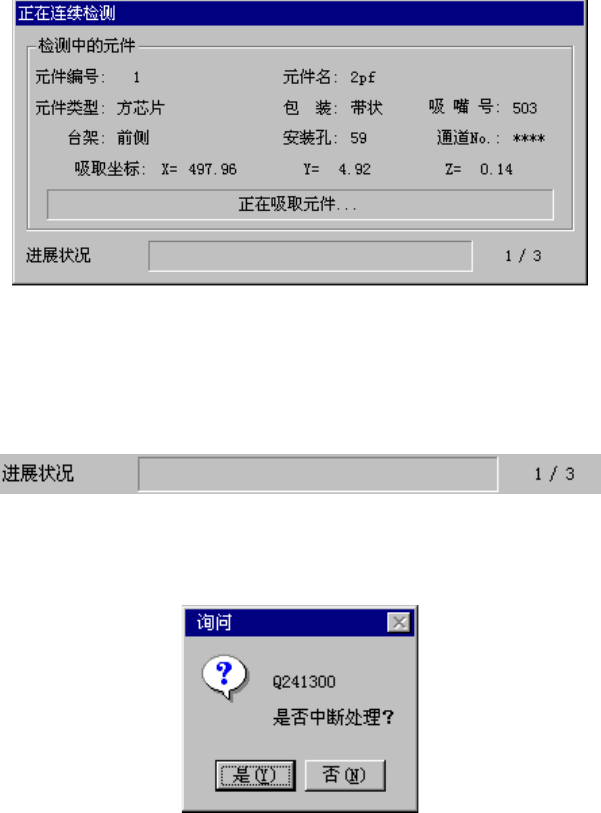

② 正在连续检测的画面
连续检测过程中显示如下画面。显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 4-5-4-2-3-11 正在连续检测
(1) 进展状况
进度条显示当前的进展情况。
要强行结束检测时，请按下<停止>开关，则显示以下对话框。请选择是否结束。
图 4-5-4-2-3-12 询问是否结束检测
第 1 部 基本篇 第 4 章 制作生产程序
4-189
③ 连续检测结果
连续检测结束后，显示如下的结果画面。
图 4-5-4-2-3-13 连续检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内显示原来的元件数据的值。未进行检测的项目显示***。
(3) 确定/下一个元件(<START>开关)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
(4) 停止(ESC键
)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设置画面。
(5) 单独检测(F7键
)
转入单独检测模式。
(6) 变幻线
从激光单元取得检测(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
(7) 检测错误
因某种原因在检测中发生错误时，显示如下信息。选择“是”，可转入单独检测模式。
图 4-5-4-2-3-14 连续检测错误
④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。
图 4-5-4-2-3-15 连续检测结束
仅 KE-2080 显示
结果。
第 1 部 基本篇 第 4 章 制作生产程序
4-190
4-5-4-3 检查
将实际使用的元件安上贴片头，通过图像识别，检查能否进行元件定中心。
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-3-1 图像识别检查

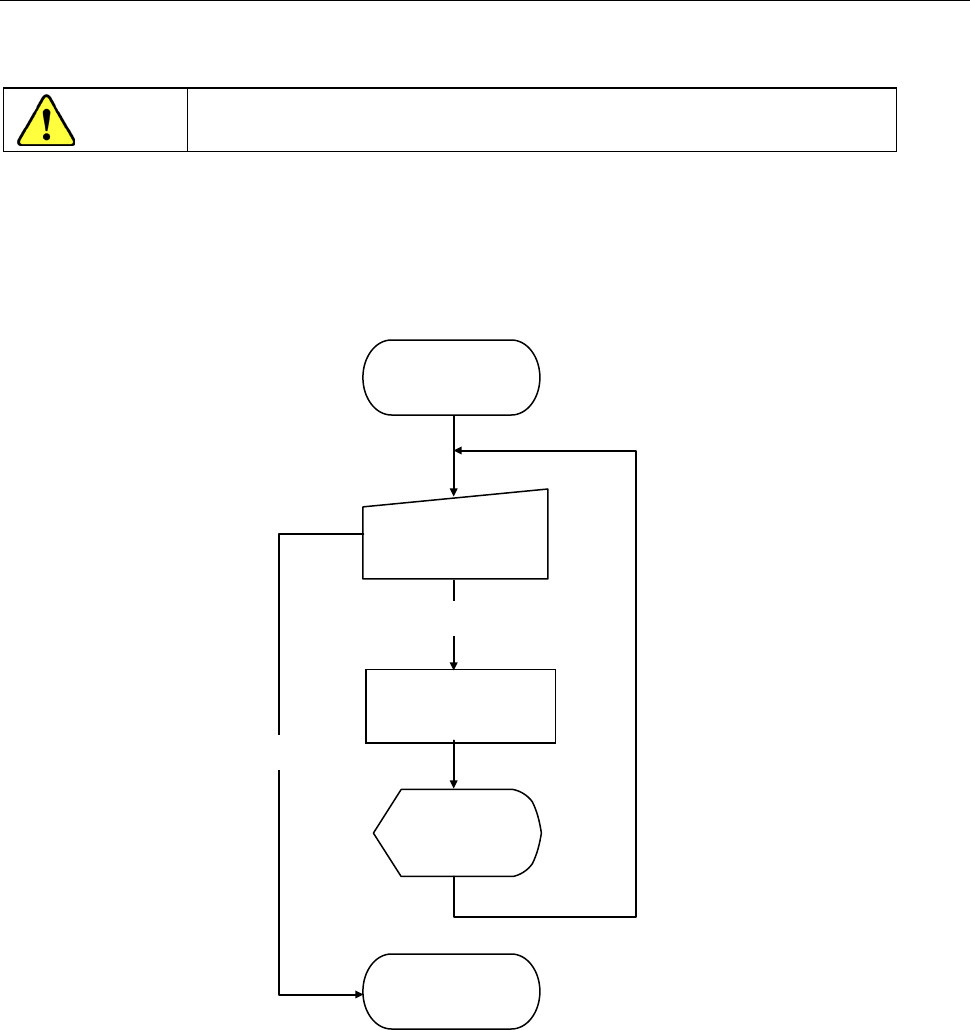

识别检查的流程概要如下。
图 4-5-4-3-1-1 图像识别单独检查流程图
4-5-4-3-2 图像识别检查的检查方式
对元件数据中的设置值，进行图像定中心的一系列控制，检查有无错误。
执行检查
(对话框)
图像识别
检查开始
检查
图像识别检查
显示结果
(对话框)
图像识别
检查完毕
结束
注意
