第 2 部 基本编 第 8 章 机器设置
8-45
8-5-15 共面检测
若安装有共面性单元(可选)，指定“共面性的重试次数”和“基准平面制作方法”。
若选择共面性，则显示下图的共面性设置画面。

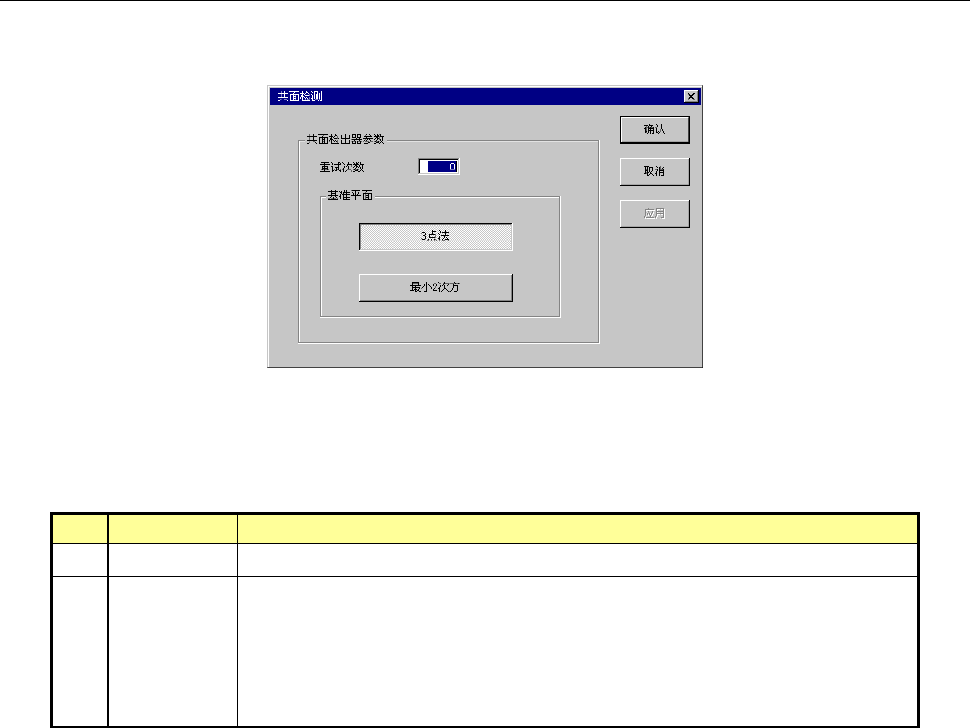

图 8-5-15-1 共面性设置画面
1) 设置项目
No. 项目 设置内容
1 重试次数 设置共面性错误时的重试次数。
2 基准平面
为了判断引脚(或球)悬浮，必须决定作为判断基准的平面(基准平面)。
基准平面是通过识别所有引脚，并由此制作假想平面的方式决定。基准平
面的制作方法，从“3 点法”和“最小平方法”中选择。
根据 JIS 标准的规定，引脚元件采用“3
点法”，球元件采用“最小平
方法”。
2) 设置方法
① 重试次数
请直接从键盘输入次数。输入范围为0～10。
② 基准平面
通过按钮选择3点法、或最小平方法。
选择后，按钮变为凹状态。
第 2 部 基本编 第 8 章 机器设置
8-46
8-5-16 VCS 脏污检查
设置 VCS 脏污检查的检查级别，检查 VCS 外罩玻璃的脏污。
图 8-5-16-1 设置 VCS 脏污检查对话框
（1） 设置项目
No. 项目 设置内容
1 平均值检查级别 设置以平均值判断脏污的阈值。
2 最大值检查级别 设置以最大值判断脏污的阈值。
3 标准偏差检查级别 以标准偏差指定脏污的判断值。
（2） 设置方法
・输入检测级别：0～255。
・按下[应用]按钮、或[OK]按钮确认变更内容。
・按下[检查]按钮，显示[VCS 脏污检查]的执行画面。
(3) 执行操作
按下[检查]按钮，启动[VCS 脏污检查]对话框，再按下该对话框中的[检查]按钮，进行 VCS 脏
污检测操作，检查标准 VCS、选项 VCS 脏污。
检查结果在画面的[状态]栏里显示。
图 8-5-16-2 执行 VCS 脏污检查对话框
第 2 部 基本编 第 8 章 机器设置
8-47
8-5-17 校准块脏污检查
对使用校准块脏污检测功能进行设置。
可选择两种检查级别：从半径检查、或从面积检查。
图 8-5-17-1 校准块脏污检查对话框
（1）设置项目
No.
设置项目 设置内容
1 检查校准块标记脏污 设置在生产开始前，返回原点时是否进行校准块脏污检
查。
2 半径 设置脏污检查级别：半径。
3 面积 设置脏污检查级别：面积。
（2）设置方法
・用按钮设置是否检查校准块标记脏污。
・在[半径]和[面积]编辑框内输入检测级别 0～100（%）。
・按下[OK]确认所设置的值。
