第 1 部 基本篇 第 4 章 制作生产程序
4-242

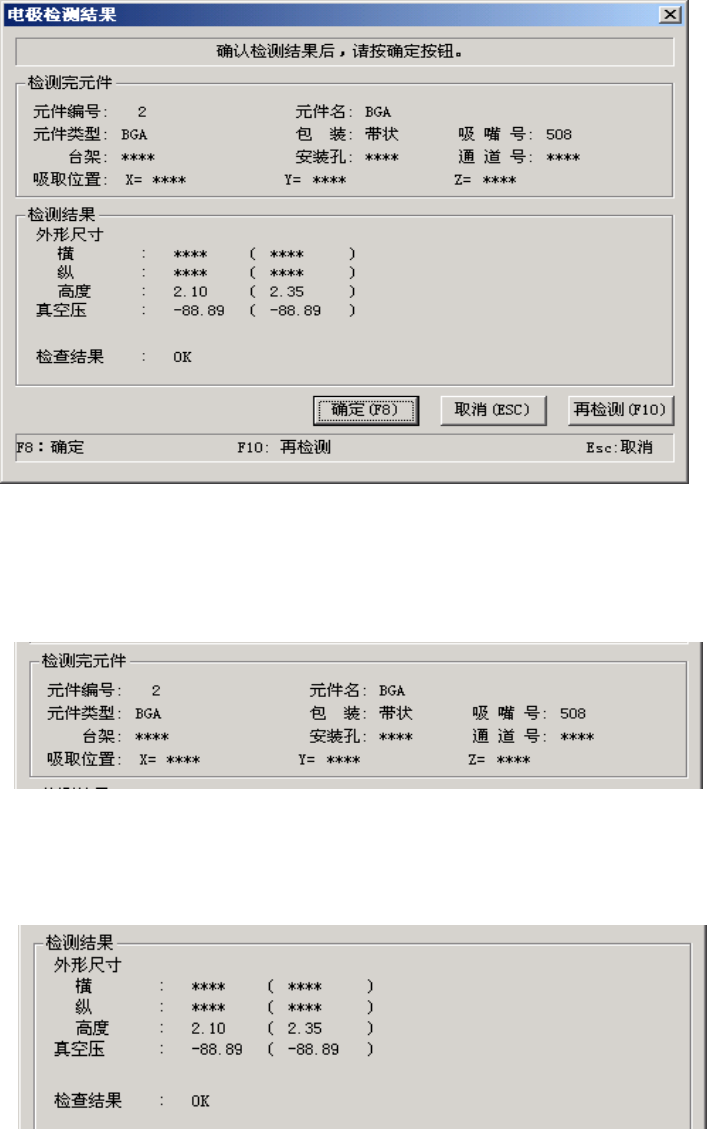

(3) 电极检测结果
元件示教完毕后，显示下列对话框。
图 4-5-4-6-4-10 图像元件示教检测结果对话框
1) 检测完元件
显示元件内容以及吸取位置。
2) 检测结果
显示检测的结果值｡ ( )内是原来的元件数据值。
没有检测的项目显示为 *** ｡
第 1 部 基本篇 第 4 章 制作生产程序
4-243
3) 确定（[F8] 键）
按下确定后，检测结果为有效，并将其数值存入元件数据。然后，返回原单独检测条件设定画面。
4) 取消（[ESC] 键）
使检测结果无效，退回原来单独检测条件设定画面。
5) 再检测（[F10] 键）
用同样条件重新检测。
4-5-5 取得供料器配置（选购项）
取得供料器配置，是将贴片机
装载的供料器或托盘等供应装置的孔位置反应到吸取数据中的功能。
取得供料器配置是生产管理系统的选购项。
有关详细功能，请参见『生产管理系统使用说明书』。
第 1 部 基本篇 第 4 章 制作生产程序
4-244
4-5-6 打印
选择“文件”/“打印”，从“程序数据”、“生产信息”、“优化”中选择要打印的项目。
优化时需要进一步选择“选项”、“吸嘴设置” 、“供应数”。
图 4-5-6-1 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(tx
t)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图像数据>的打印。
图 4-5-6-2 程序数据打印菜单
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按
钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/吸嘴的分配”：打印吸嘴的分配状态。打印的内容如下：
No 项目 内容
1
吸嘴的分配 输出优化后重新分配的吸嘴编号和个数。
2 ATC 固定吸嘴信息 输出用固定吸嘴设置的吸嘴。
3
根据分配设置 输出优化后重新分配的吸嘴。
※
吸嘴设置及按分配设置，在“优化”→“分配选项”中对“使用的吸嘴”进行不
同的设置时，输出的内容也不同。（参见
「4-4-1-2 设置优化条件」）
●“优化/供应数”：打印优化选项的“元件供应数”。
