第 1 部 基本篇 第 2 章 生产
2-153
2-12-2-2 贴片跟踪画面
为了进行贴片跟踪，按照贴片编号顺序显示贴片元件信息。
此时，可指定是否进行贴片以及是否进行跟踪。
另外，可在贴片点附加标记。

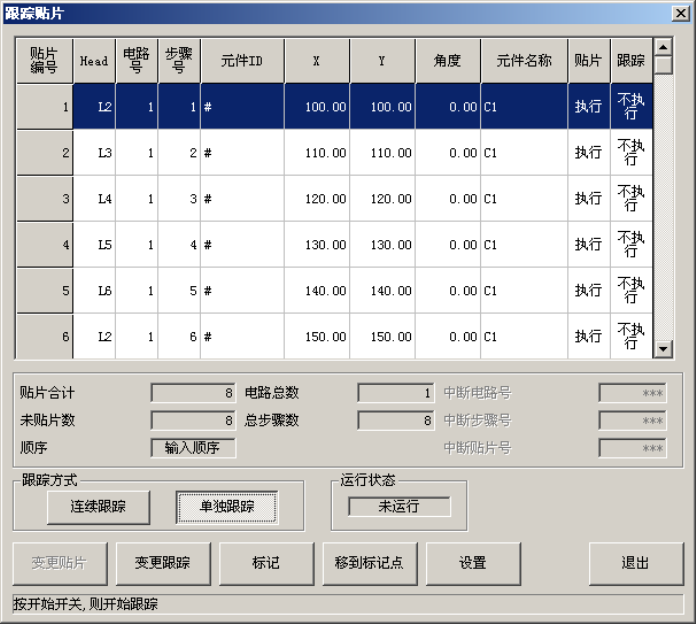

图 2-12-2-2-1 贴片跟踪
在此,如果按下<START>开关，在搬入基板或传送通道上有基板时，则进行再夹紧。如果基板已处
于夹紧状态，则不进行搬入和再夹。
夹紧后，如果指定了标记，则会进行标记识别。
然后，用指定的跟踪方法进行贴片跟踪。
◇ 单独跟踪时，不管当前行是否指定都要进行跟踪。
◇ 连续跟踪时，根据设置对指定“执行”跟踪的贴片点进行跟踪。此时，跟踪运行将对每一贴片点
调出跟踪功能。因此，在进行跟踪功能时，不能向任意的贴片点移动。
此时，贴片点列表的当前行变更为进行跟踪的行。
第 1 部 基本篇 第 2 章 生产
2-154

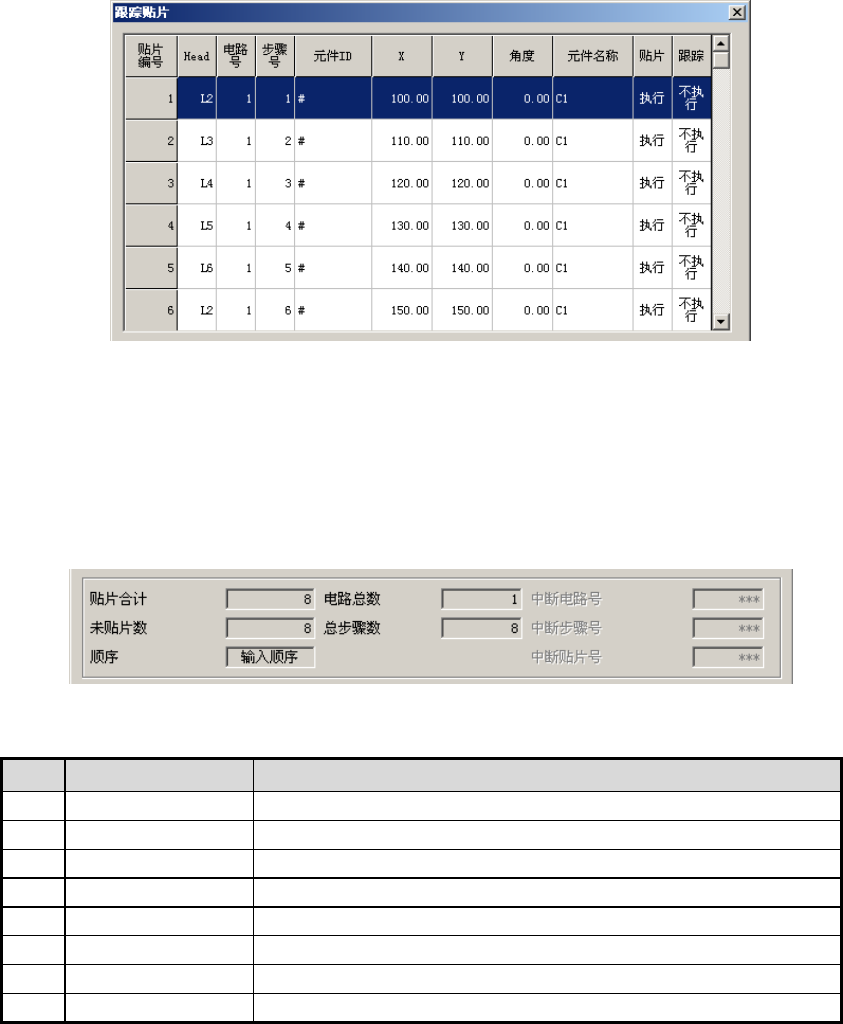

1) 贴片点显示项目
根据序列，按照贴片编号顺序显示贴片点的信息。
图 2-12-2-2-2 显示贴片点项目
请在表上选择进行贴片跟踪的贴片点。
此外，为了决定连续跟踪时是否进行跟踪、是否贴片、是否附加标记，需要选择贴片点。
2) 参照项目显示
显示生产程序的信息。
图 2-12-2-2-3 显示参照项目
No. 项目 内容
1 贴片合计 显示贴片点的总数。
2 未贴片数 显示未贴片贴片点的总数。
3 顺序 显示指定是按输入顺序还是按优化顺序。
4 电路总数 显示电路的总数。
5 总步骤数 显示步骤总数。
6 中断电路号 有继续生产文件时，贴片被中断的电路编号。
7 中断步骤号 有继续生产文件时，贴片被中断的步骤号。
8 中断贴片号 有继续生产文件时，贴片被中断的贴片编号。
第 1 部 基本篇 第 2 章 生产
2-155

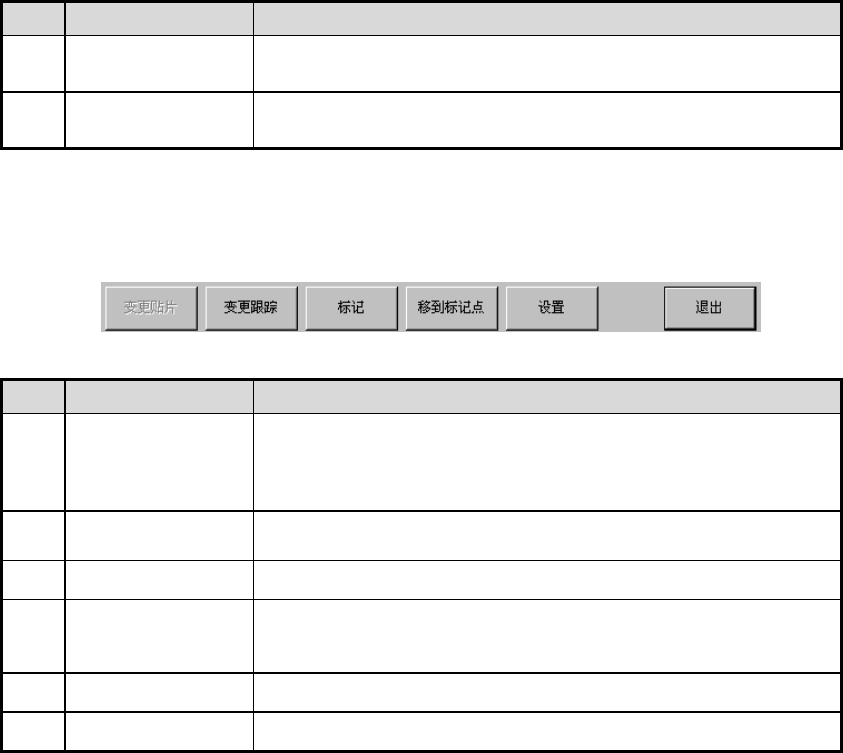

3) 跟踪方法
选择连续跟踪和单独跟踪。
No. 项目 内容
1 连续跟踪
根据下一项说明的跟踪设定，从跟踪开始位置起，对贴片点一
列表的跟踪贴片点进行连续跟踪。
2 单独跟踪
对贴片点列表的当前贴片点进行贴片跟踪。
该单独贴片跟踪与是否进行跟踪的指定无关，单独进行跟踪。
4) 按钮
按照选择的按钮内容运行。
图 2-12-2-2-4 按钮
No. 项目 内容
1 变更贴片
对于贴片点列表中选中行的贴片项目，把贴片的“执行”改为
“不执行”，把“不执行”改为“执行”。但不能贴片的点只能
维持“不执行”。
仅当有继续生产文件时方可变更。
2 变更跟踪
对于贴片点列表选中行的跟踪项目，把
“执行”改为“不执行”，
把“不执行”改为“执行”。
3 标记 在贴片编号的前面显示“@”标记。
4 移到标记点
将贴片编号的前面附加有“@”标记的行做为贴片点列表的先头
行。
标记的查找顺序为从当前行开始向下面的标记行查找。
5 设置 进行“跟踪运行”、“跟踪数据的变更”的设置。
6 退出 结束贴片跟踪对话框。
