第 2 部 功能详细编 第 9 章 手动控制
9-37
9-4-5 其他
9-4-5-1 ATC 控制
从菜单栏中选择“控制”/“其他”/“ATC控制(A)”，则显示如下的ATC控制画面。
图 9-4-5-1-1 ATC 控制
(1) 控制单元
用按钮来选择控制对象单元。
（KE-2070）
（KE-2080/2080R）
(2) 控制项目
用按钮来选择控制项目。
(3) 控制按钮
用控制按钮来控制项目。控制按钮的显示因控制项目而异。
第 2 部 功能详细编 第 9 章 手动控制
9-38
1) 滑动板控制
控制ATC滑动板的开/关。
在控制项目的“滑板控制”被选中时，选择“开(O)”按钮、“关(L)”按钮、“开/关(／)”
按钮或按下“F3”键、“F4”键、“F5”键来进行控制。
控制结束时，更新传感器的状态显示。
2) 交换吸嘴
更换吸嘴。
·在选中控制项目的“交换吸嘴”时，选择“运行(E)”按钮或按下“F3”键来进行控制。
·指定的Head上带有吸嘴时，将吸嘴放回ATC后再取出所指定的吸嘴。

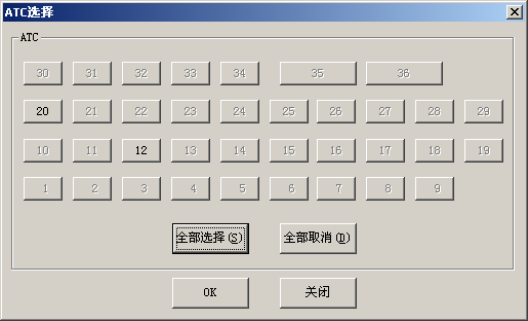

◇选择更换吸嘴后，显示下图的 ATC 编号选择画面。
选择“全部选择”按钮，则可选择的 ATC 将全部选中。
选择“全部取消”按钮，则取消全部的 ATC 选择。
用按钮选择更换吸嘴的 ATC 编号，按下“OK”按钮，则更换选中的 ATC 编号的吸嘴。
要在 KE-2080 中更换右 1Head 的吸嘴时，只可选择分配吸嘴 500～503、509 号以外的 ATC
号。
图 9-4-5-1-2 选择 ATC 编号
当吸嘴被正常安装时，在状态的 ATC 编号中显示 Head 的标记(“L1”、 … 、“ L6”、“ R1”)。
·在ATC编号的下方显示吸嘴编号。
·在控制结束时更新状态显示。
在吸嘴更换过程中按下“STOP”开关时，会显示询问确认是否中断。
选择“是”则结束。
选择“否”则继续。
3)放回吸嘴
将吸嘴放回到ATC。
选中控制项目的“放回吸嘴”时，选择“执行(E)”按钮或按 “F3”键来进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-39
9-4-5-2 信号灯控制
从菜单栏中选择“控制”/“其他”/“信号灯控制(S)”，则显示如下的信号灯控制画面。
图 9-4-5-2-1 信号灯控制
(1) 控制项目
利用按钮来选择控制项目。
图 9-4-5-2-2
(2) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
选择控制项目后，再选择“亮(O)”按钮、“暗(F)”按钮、“开/关(／)”按钮、“闪亮(B)”或
按下“F3”键、“F4”键、“F5”键来进行控制。
当蜂鸣器被选中时，按下“打开(O)”、“关闭(F)”、“开/关(／)”按钮来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
