第 1 部 基本篇 第 2 章 生产
2-110
2-11-5 送料器台架下降
当送料器台架处于下降状态时，不能开始生产/重启生产。
在生产运行中送料器台架下降时，会显示如下对话框，并进入暂停状态。

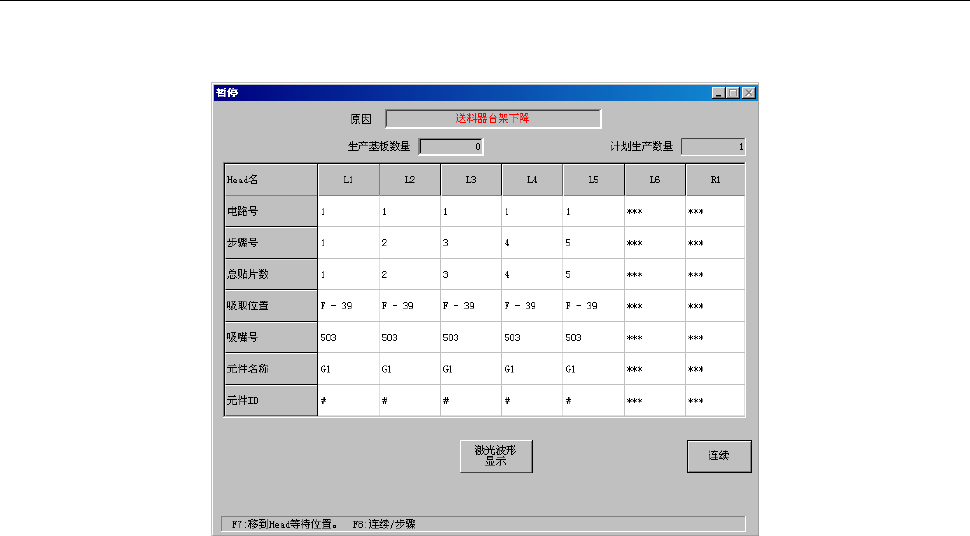

图 2-11-5-1 送料器台架下降
要开始/生产重启运行时，必须把送料器统一更换台设置准确，等送料器台架上升后,再按下<S
TART>开关。
在显示该画面时按下<STOP>开关，将进入生产中断运行。
第 1 部 基本篇 第 2 章 生产
2-111
2-11-6 送料器悬浮检测
送料器悬浮传感器检测出送料器悬浮时，不能进入生产开始/生产重启。
在生产运行中(XY轴移动中)检测出送料器悬浮时，会显示如下信息，并进入暂停状态。
但若在“机器设置”中设置了送料器悬浮时立即停止，则会进入“生产异常停止”。
图 2-11-6-1 检测出送料器悬浮时
执行生产开始/生产重启时，请正确地安装送料器，排除送料器悬浮的原因后，再按下
<START>开关。
在该画面显示时按下<STOP>开关，则会进入中断生产运行。
在「机器设置」中设定了送料器浮动即停止时，当生产运行中（XY 轴移动中）检测
出送料器浮动时急速停止后，主电路电源即关闭，变为生产异常结束的状态。这时
贴片头上有可能吸取有元件。由于主电路电源关闭，下面的操作必须返回原点。返
回原点运行开始后贴片头上吸取的元件即被无条件地废弃到废弃盒里。如果该元件
不宜废弃，请在执行返回原点前用手从贴片头上取下元件。特别是如果吸取的是担
心弄弯引脚的元件、高价的元件、大型元件等，请取下元件后再返回原点。
另外，继续返回原点时，则不会进行元件废弃，而会直接在吸取元件的状态下励磁。
注意
第 1 部 基本篇 第 2 章 生产
2-112
2-11-7 因元件保护导致的暂停
在生产程序的“元件数据(扩展[附加]信息)”中，指定为元件保护的元件发生识别异常时，则会
进入暂停，显示如下画面。

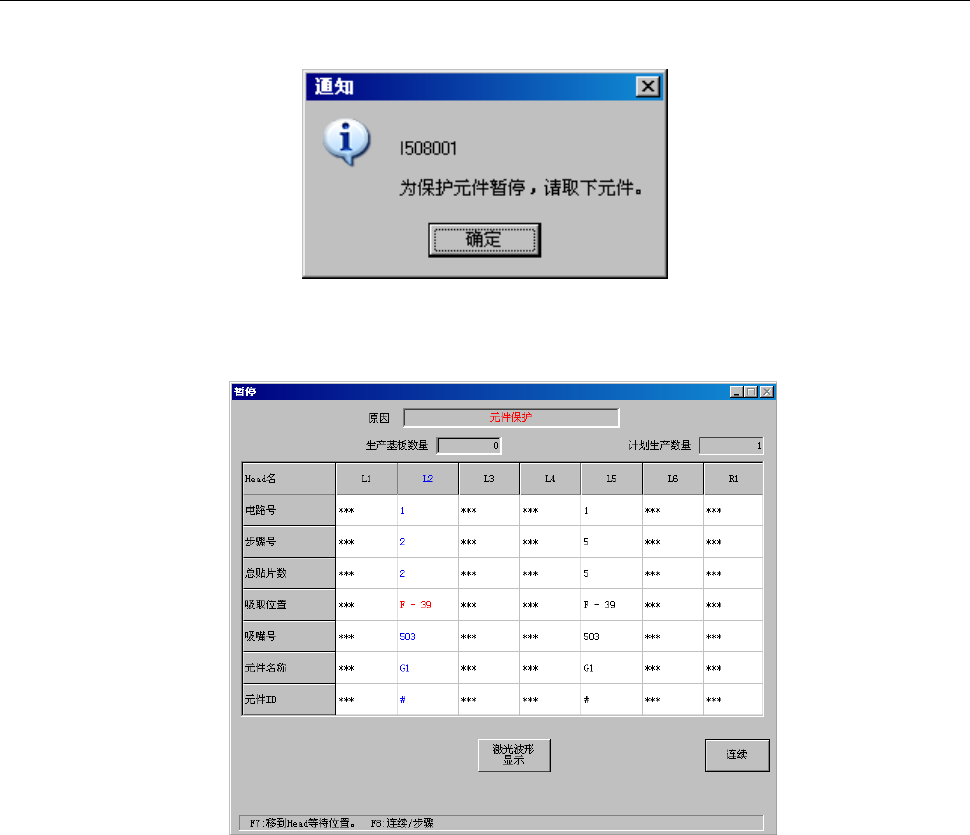

图 2-11-7-1 元件保护暂停
请用手拆下元件后，选择“确定”按钮。此时会显示如下画面。
图 2-11-7-2 暂停
按下<START>开关：废弃元件后，重启生产。
按下<STOP>开关 ：进入中断生产运行。
注意：短边超过33.5mm的元件不能废弃在废弃箱里，而必须用手取下来，否则不能摆脱出元件保
护暂停状态。
